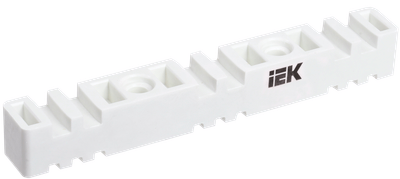

Изолятор шинный плоский ИШП 3P для шин 5мм и 10мм 270мм IEK

Изолятор шинный плоский ИШП 3P для шин 5мм и 10мм 270мм IEK
Артикул:

Основные характеристики

Количество полюсов3
Тип конструкцииИзолятор ступенчатый
Макс. номин. ток, А3300
Пакет шин 5(3), 10(2)Да
Глубина, мм35.0

Описание

Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 2-х или 3-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнены из SMC материала.

  • Срок службы:

    5 лет

  • Гарантия:

    1 год

Преимущества

  • Удобный и быстрый монтаж кабельных трасс.
  • Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
  • Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
  • Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.
Изолятор шинный плоский ИШП 3P для шин 5мм и 10мм 270мм IEK

Особенности конструкции

Технические характеристики

Количество полюсов3
Тип конструкцииИзолятор ступенчатый
Макс. номин. ток, А3300
Пакет шин 5(3), 10(2)Да
Глубина, мм35.0
Расстояние между шинами, мм100
Предел прочности на изгиб, Мпа123
Диам отв под крепежные болты в шинах, мм12.0
Кратковрем выдерж напряж промышл частоты, кВ8.0
Категория горючести по ГОСТ 28157ПВ-0
Температура эксплуатации, °C-40...60
МатериалПолиэстер SMC
Толщина шин, мм5 и 10
ЦветБелый
Ударная вязкость, кДж на м2≥ 25
Номин раб напряжение, В400
Высота, мм35.0

Документация

Логистические параметры

ГрупповаяТранспортная
Количество236
Единицы измеренияштшт
Тип упаковкиПАКЕТ ПРЯМОУГОЛЬНЫЙКОРОБКА/БОКС
Материал упаковкиПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE)ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод46060565535674606056553574
Вес брутто, кг0.87215.7
Вес нетто, кг
Объем, м^30.0006620.01449
Длина, см2728
Высота, см3.523
Ширина, см722.5
Способ нанесения информацииНа стикерНа стикер
