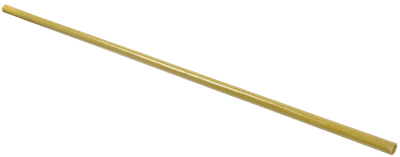

Изолятор соединительных шпилек 1000мм для ИШП IEK
Артикул:
Основные характеристики
| Длина, мм | 1000 |
| Метрический размер болта - М | 12 |
| Категория горючести по ГОСТ 28157 | ПВ-0 |
| Материал | Стекловолокнистая ткань |
| Защитное покрытие поверхности | Эпоксидная смола |
Описание
Предназначены для изоляции соединительных шпилек при установке плоских изоляторов в шинной сборке. Используются для организации шинных сборок и установки различных ответвлений от центральных шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Изоляторы выполнены в виде трубок различной длины, что обеспечивает возможность использования с силовыми шинами различной ширины. Выполнены из стекловолоконной ткани, покрытой эпоксидной смолой.
Срок службы:
5 лет
Гарантия:
1 год
Преимущества
- Удобный и быстрый монтаж кабельных трасс.
- Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
- Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
- Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.
Особенности конструкции
Для быстрой сборки комплекта крепления шин используются соединительные шпильки М10.
Возможность сборки нескольких изоляторов в ряд для крепления шин шириной до 120 мм.
Изолятор выполнен из стекловолоконной ткани, покрытой эпоксидной смолой.
Технические характеристики
| Длина, мм | 1000 |
| Метрический размер болта - М | 12 |
| Категория горючести по ГОСТ 28157 | ПВ-0 |
| Материал | Стекловолокнистая ткань |
| Защитное покрытие поверхности | Эпоксидная смола |
| Номин импульсное выдерживаемое напряжение, В | 8000 |
| Номин напряжение изоляции, В | 400 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 5 | 50 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056553628 | 4606056553635 |
| Вес брутто, кг | 1.2 | 12 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.002 | 0.02829 |
| Длина, см | 100 | 102.5 |
| Высота, см | 2 | 12 |
| Ширина, см | 10 | 23 |
| Способ нанесения информации | На стикер | На стикер |
