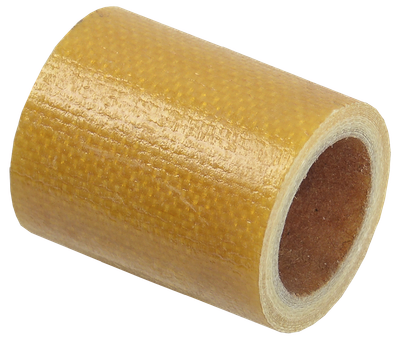

Изолятор соединительных шпилек 20мм для ИШП (2шт/компл) IEK
Артикул:
Основные характеристики
| Длина, мм | 20 |
| Метрический размер болта - М | 12 |
| Номин напряжение изоляции, В | 400 |
| Номин импульсное выдерживаемое напряжение, В | 8000 |
| Материал | Стекловолокнистая ткань |
Описание
Предназначены для изоляции соединительных шпилек при установке плоских изоляторов в шинной сборке. Используются для организации шинных сборок и установки различных ответвлений от центральных шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Изоляторы выполнены в виде трубок различной длины, что обеспечивает возможность использования с силовыми шинами различной ширины. Выполнены из стекловолоконной ткани, покрытой эпоксидной смолой.
Срок службы:
5 лет
Гарантия:
1 год
Преимущества
- Удобный и быстрый монтаж кабельных трасс.
- Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
- Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
- Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.
Особенности конструкции
Технические характеристики
| Длина, мм | 20 |
| Метрический размер болта - М | 12 |
| Номин напряжение изоляции, В | 400 |
| Номин импульсное выдерживаемое напряжение, В | 8000 |
| Материал | Стекловолокнистая ткань |
| Категория горючести по ГОСТ 28157 | ПВ-0 |
| Защитное покрытие поверхности | Эпоксидная смола |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 2 | 20 | 1200 |
| Единицы измерения | компл | компл | компл |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056554021 | 4606056554038 | 4606056554045 |
| Вес брутто, кг | 0.01 | 0.195 | 12.3 |
| Вес нетто, кг | |||
| Объем, м^3 | 0.000016 | 0.00032 | 0.0378 |
| Длина, см | 2 | 2 | 36 |
| Высота, см | 2 | 20 | 30 |
| Ширина, см | 4 | 8 | 35 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
