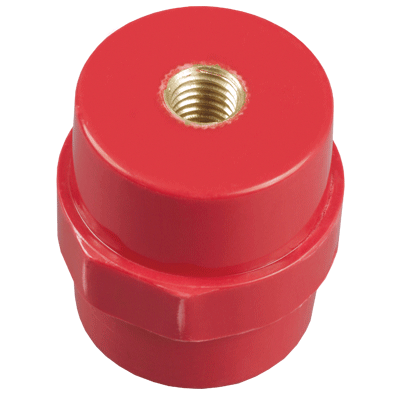

Изолятор SM35 (М8) силовой IEK
Артикул:
Основные характеристики
| Количество полюсов | 1 |
| Тип конструкции | IEK_V0000463 |
| Макс. номин. ток, А | 380 |
| Метрический размер резьбы - М | 8 |
| Пакет шин 5(3), 10(2) | Нет |
Описание
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Технические характеристики
| Количество полюсов | 1 |
| Тип конструкции | IEK_V0000463 |
| Макс. номин. ток, А | 380 |
| Метрический размер резьбы - М | 8 |
| Пакет шин 5(3), 10(2) | Нет |
| Материал | Полимерный материал |
| Вес, г | 58 |
| Выдерж напряж грозового импульса, кВ | 10.0 |
| Длина резьбы, мм | 12 |
| Наименьший наружн диаметр, мм | 28 |
| Высота, мм | 35.0 |
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Номин раб напряжение, В | 1000 |
| Механ разрушающий крутящий момент, кНм | 0.6 |
| Расстояние между шинами, мм | 50...125 |
| Механ разрушающая сила на изгиб, кН | 10 |
| Температура эксплуатации, °C | -40...60 |
| Наибольший наружн диаметр, мм | 32 |
| Цвет | Красный |
| Толщина шин, мм | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 500 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056119336 | 4606056119220 | 4606056416503 |
| Вес брутто, кг | 0.06 | 0.6 | 30 |
| Вес нетто, кг | 0.06 | 0.6 | 29 |
| Объем, м^3 | 0.000067 | 0.000456 | 0.033696 |
| Длина, см | 3.5 | 17 | 26 |
| Высота, см | 3.2 | 4 | 36 |
| Ширина, см | 3.2 | 6.7 | 36 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
