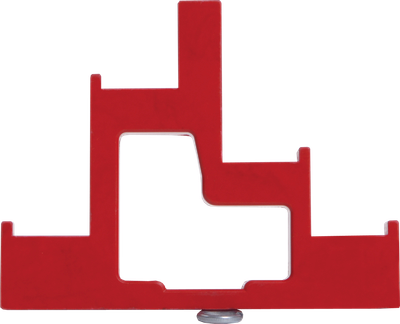

Изолятор ступенчатый ИС4-25/1-15 (4xМ6; 1xМ5) силовой IEK
Артикул:
Основные характеристики
| Количество полюсов | 5 |
| Тип конструкции | Изолятор ступенчатый |
| Макс. номин. ток, А | 530 |
| Метрический размер резьбы - М | 6; 5 |
| Пакет шин 5(3), 10(2) | Нет |
Описание
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Технические характеристики
| Количество полюсов | 5 |
| Тип конструкции | Изолятор ступенчатый |
| Макс. номин. ток, А | 530 |
| Метрический размер резьбы - М | 6; 5 |
| Пакет шин 5(3), 10(2) | Нет |
| Расстояние между шинами, мм | 20,5...30 |
| Вес, г | 170 |
| Толщина шин, мм | - |
| Предел прочности на изгиб, Мпа | 125 |
| Кратковрем выдерж напряж промышл частоты, кВ | 2.5 |
| Длина резьбы, мм | 10 |
| Материал | Полимерный материал |
| Момент затяжки болтов крепленния шин, нм | 5.0 |
| Напряж пробоя изоляции промышл частоты, кВ | 6.0 |
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Диам отв под крепежные болты в шинах, мм | 6.6 |
| Номин раб напряжение, В | 660 |
| Выдерж напряж грозового импульса, кВ | 7.5 |
| Глубина, мм | 18.0 |
| Высота, мм | 105.0 |
| Ширина, мм | 135.0 |
| Температура эксплуатации, °C | -60...80 |
| Разрушающий крутящий момент, нм | 25 |
| Цвет | Красный |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056229660 | 4606056229677 | 4606056229684 |
| Вес брутто, кг | 0.187 | 0.933 | 11.2 |
| Вес нетто, кг | 0.187 | 0.935 | 10.2 |
| Объем, м^3 | 0.000415 | 0.001806 | 0.024885 |
| Длина, см | 13.5 | 14.4 | 39.5 |
| Высота, см | 1.8 | 9.8 | 21 |
| Ширина, см | 10.5 | 12.8 | 30 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
