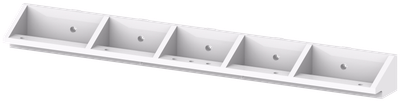

Изолятор шинный задний 3 полюсный IEK
Новинка
Артикул:
Основные характеристики
| Количество полюсов | 3 |
| Тип конструкции | Изолятор плоский |
| Макс. номин. ток, А | 6300 |
| Глубина, мм | 50.0 |
| Цвет | Серый |
Описание
Изолятоо служит для жесткого крепления и изоляции системы главных сборных шин по задней стенке внутри электрического щита. Изоляторы могут быть использованы в НКУ постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В.
Преимущества
- Изолятор выполнен из полиамида, усиленного стекловолокном.
- Максимальная рабочая температура 130*С.
Технические характеристики
| Количество полюсов | 3 |
| Тип конструкции | Изолятор плоский |
| Макс. номин. ток, А | 6300 |
| Глубина, мм | 50.0 |
| Цвет | Серый |
| Ширина, мм | 551.0 |
| Толщина шин, мм | 5...30 |
| Предел прочности на изгиб, Мпа | 123 |
| Вид или марка материала | Полиэфирная смола, армированная стекловолокном |
| Номин раб напряжение, В | 1000 |
| Кратковрем выдерж напряж промышл частоты, кВ | 12.0 |
| Материал | Пластик |
| Высота, мм | 69.0 |
| Расстояние между шинами, мм | 13...106 |
| Момент затяжки болтов крепленния шин, нм | 23.0 |
| Напряж пробоя изоляции промышл частоты, кВ | 2.2 |
| Температура эксплуатации, °C | -60...80 |
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 24 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293581632 | 4630293581649 |
| Вес брутто, кг | 2.2 | 27 |
| Вес нетто, кг | 2.2 | 26.4 |
| Объем, м^3 | 0.003801 | 0.04068 |
| Длина, см | 55.1 | 56.5 |
| Высота, см | 10 | 22.5 |
| Ширина, см | 6.9 | 32 |
| Способ нанесения информации | На стикер | На стикер |
