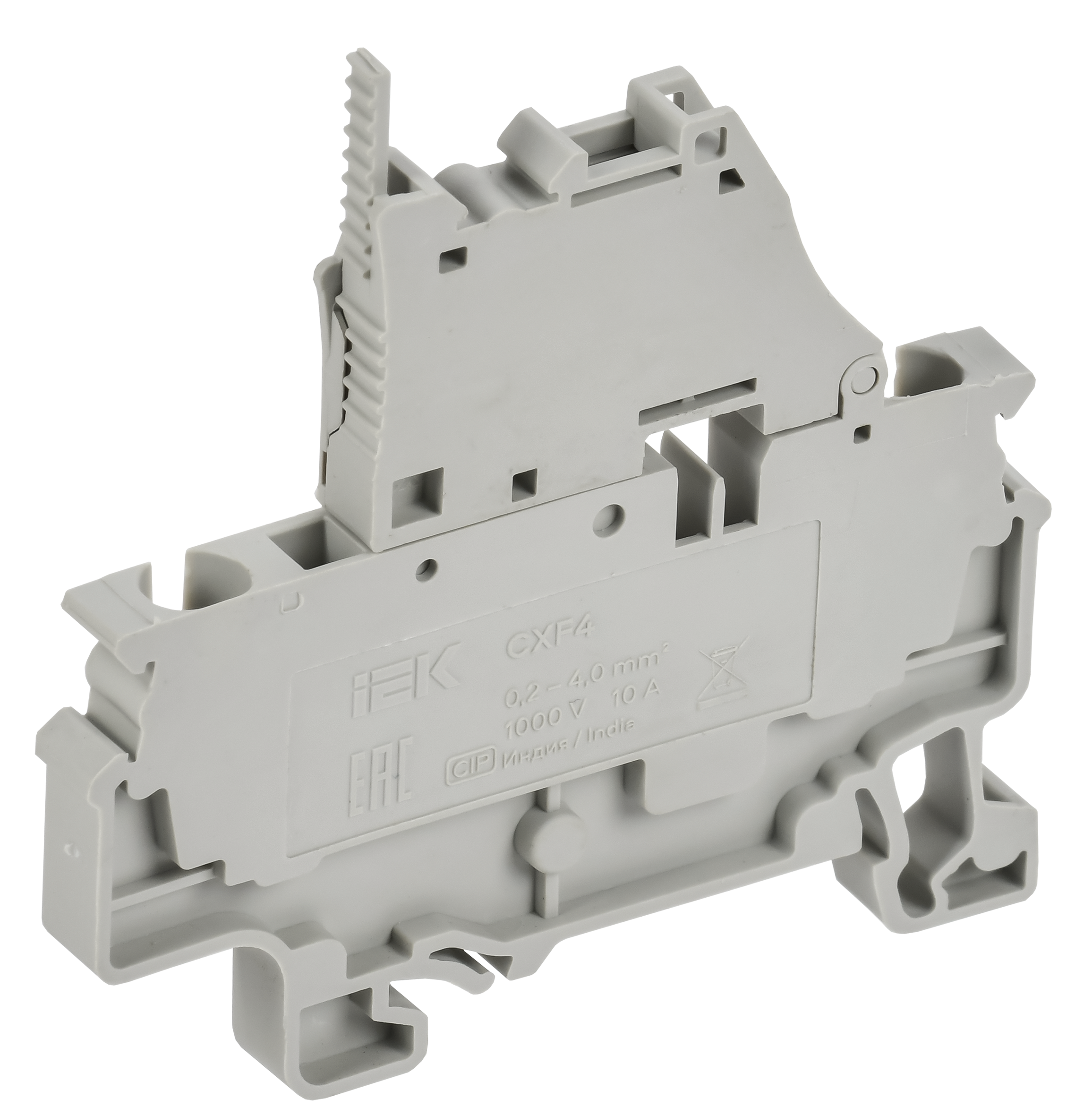

ARMAFIX Клемма пружинная с держателем предохранителя CXF4 IEK
Новинка
Артикул:
Основные характеристики
| Материал изоляции корпуса | Термопласт |
| Место соединения | Сверху |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип держателя предохранителя | Втычной (штепсельный) |
| Сечение многожильного провода без наконечника, мм² | 0,2…4,0 |
Описание
Клеммные предназначены для использования в системах с предохранителями, обеспечивая надёжную защиту электрических цепей от перегрузок и коротких замыканий. Данные клеммы поддерживают установку стандартных предохранителей, а также имеют встроенные индикаторы, которые сигнализируют о срабатывании предохранителя
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Обеспечивают надёжный электрический контакт.
- Зажим приводится в действие инструментом (шлицевая отвертка).
- Имеют максимальную стойкость к воздействию вибрации.
- До 40% экономия времени монтажа по сравнению с винтовой серией.
- Втычные перемычки сокращают время монтажа.
- Два ряда для шунтирования перемычек - вариативность соединений.
Технические характеристики
| Материал изоляции корпуса | Термопласт |
| Место соединения | Сверху |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип держателя предохранителя | Втычной (штепсельный) |
| Сечение многожильного провода без наконечника, мм² | 0,2…4,0 |
| Напряжение питания для индикатора дефекта, В | - |
| Сечение многожильного провода с наконечником, мм² | 0,2…4,0 |
| Тип индикатора для индикации дефекта | Нет |
| Сечение одножильного жёсткого провода, мм² | 0,2…6,0 |
| Сечение многожильного гибкого провода, мм² | 0,2…4,0 |
| Тип используемого предохранителя | Стеклянный предохранитель с плавкой вставкой 5х20 мм |
| Рабочая температура, °C | -40…85 |
| Ширина или размер ячейки, мм | 6 |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Номин раб напряжение, В | 1000 |
| Количество уровней | 1 |
| Длина, мм | 68 |
| Номин ток In, А | 10 |
| Требуется торцевая изолирующая пластина | Нет |
| Высота самой нижней позиции для монтажа, мм | 61 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Цвет | Серый |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 1000 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293305795 | 4630293305955 |
| Вес брутто, кг | 0.82 | 16.39 |
| Вес нетто, кг | 0.72 | 14.4 |
| Объем, м^3 | 0.00225 | 0.045 |
| Длина, см | 17.2 | 43.2 |
| Высота, см | 7.7 | 35.1 |
| Ширина, см | 13.8 | 29.5 |
| Способ нанесения информации | На стикер | На стикер |
