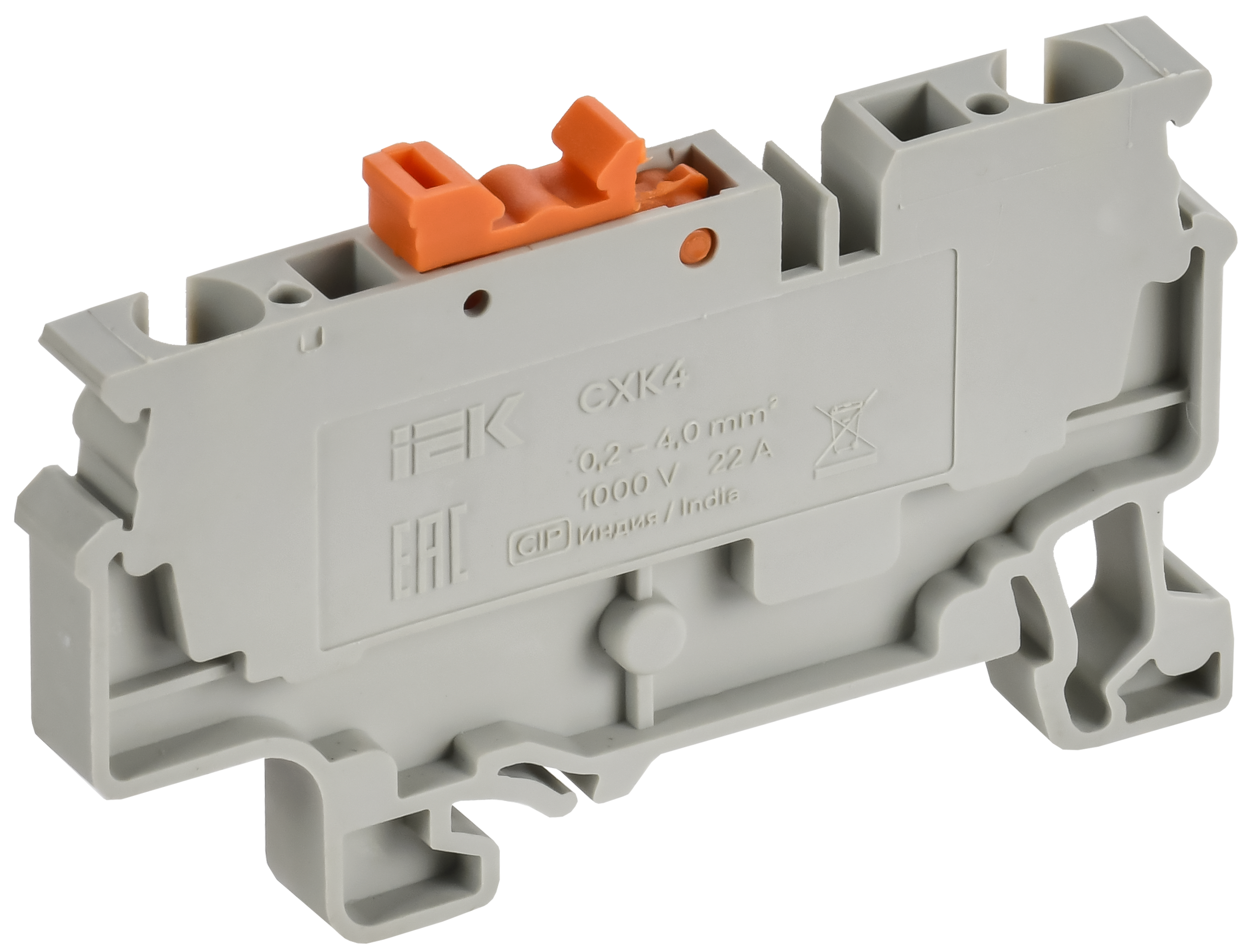

ARMAFIX Клемма пружинная с ножевым размыкателем CXK4 IEK
Новинка
Артикул:
Основные характеристики
| Рабочая температура, °C | -40...85 |
| Сечение многожильного провода с наконечником, мм² | 0,2...4,0 |
| Требуется торцевая изолирующая пластина | Нет |
| Номин ток In, А | 22 |
| Материал изоляции корпуса | Термопласт |
Описание
Клеммы оснащены механизмом отключения ножевого типа, который позволяет легко разрывать электрические цепи для проведения диагностики или измерений. Конструкцией также предусмотрены отдельные точки подключения для применения тестового щупа. Пружинные клеммы серии CX максимально подходят как для типового применения, так и для условий с высокими вибронагрузками - морской и ж/д транспорт
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Обеспечивают надёжный электрический контакт.
- Зажим приводится в действие инструментом (шлицевая отвертка).
- Имеют максимальную стойкость к воздействию вибрации.
- До 40% экономия времени монтажа по сравнению с винтовой серией.
- Втычные перемычки сокращают время монтажа.
- Два ряда для шунтирования перемычек - вариативность соединений.
Технические характеристики
| Рабочая температура, °C | -40...85 |
| Сечение многожильного провода с наконечником, мм² | 0,2...4,0 |
| Требуется торцевая изолирующая пластина | Нет |
| Номин ток In, А | 22 |
| Материал изоляции корпуса | Термопласт |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| С тестовой розеткой | Нет |
| Сечение одножильного жёсткого провода, мм² | 0,2...6,0 |
| Высота самой нижней позиции для монтажа, мм | 43 |
| Сечение многожильного провода без наконечника, мм² | 0,2...4,0 |
| Тип разделения | Поворотный/выдвижной (-ая) |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² | 0,2...4,0 |
| Ширина или размер ячейки, мм | 6 |
| Кол-во мест крепления зажимов на уровень | 2 |
| Место соединения | Сверху |
| Тип разъединения кросс-соединения | Нет |
| Цвет | Серый |
| Количество уровней | 1 |
| Номин раб напряжение, В | 1000 |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 2000 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293305474 | 4630293305634 |
| Вес брутто, кг | 0.319 | 12.76 |
| Вес нетто, кг | 0.545 | 21.8 |
| Объем, м^3 | 0.00105 | 0.042 |
| Длина, см | 16.8 | 37.8 |
| Высота, см | 4.2 | 35 |
| Ширина, см | 13.5 | 32.2 |
| Способ нанесения информации | На стикер | На стикер |
