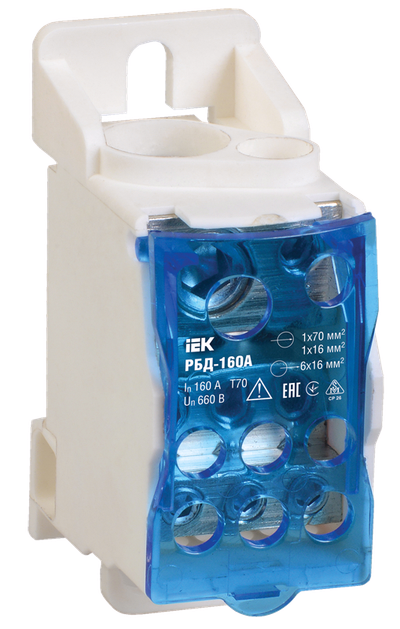

Блок распределительный РБД-160А на DIN-рейку IEK
Основные характеристики
| Количество полюсов | 1 |
| Номин ток, А | 160 |
| Общ количество соединений | 8 |
| Сечение подкл проводников на входe, мм² | 1х70; 1х16 |
| Сечение подкл проводников на выходe, мм² | 6х16 |
Описание
Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.
Особенности конструкции
Технические характеристики
| Количество полюсов | 1 |
| Номин ток, А | 160 |
| Общ количество соединений | 8 |
| Сечение подкл проводников на входe, мм² | 1х70; 1х16 |
| Сечение подкл проводников на выходe, мм² | 6х16 |
| Номин напряжение, В | 660 |
| Тип монтажа | DIN-рейка / винт |
| Тип или способ подключения | Винт |
| Количество соединений 10 мм² | 0 |
| Количество соединений 25 мм² | 0 |
| Безопасное соединение | Да |
| Глубина, мм | 47.0 |
| Степень защиты - IP | IP20 |
| Ширина, мм | 29.0 |
| Номин выдерживаемый импульсный ток Ipk, кА | 30 |
| Частота | 50 Гц |
| Количество соединений бол 25 мм² | 1 |
| Материал контакта | Латунь |
| Количество соединений 16 мм² | 7 |
| Материал корпуса | Пластик |
| Температура эксплуатации, °C | -40...+70 |
| Высота, мм | 70.5 |
| Количество соединений мен 6 мм² | 0 |
| Макс среднекрадратичный кратковрем ток Icw, кА | 11.8 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.84 MB)
Дополнительное фото продукта (JPG, 2.13 MB)
Дополнительное фото продукта (JPG, 1.01 MB)
Дополнительное фото продукта (JPG, 1.04 MB)
Дополнительное фото продукта (JPG, 1.03 MB)
Дополнительное фото продукта (JPG, 1.21 MB)
Дополнительное фото продукта (JPG, 1.53 MB)
Дополнительное фото продукта (JPG, 1.26 MB)
Дополнительное фото продукта (JPG, 604.40 KB)
Габаритный Чертеж (JPG, 2.01 MB)
Листовка (PDF, 1.14 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 108 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056356441 | 4606056356458 | 4606056356465 |
| Вес брутто, кг | 0.148 | 0.889 | 16 |
| Вес нетто, кг | 0.148 | 0.888 | 15.31 |
| Объем, м^3 | 0.000137 | 0.001021 | 0.014848 |
| Длина, см | 8 | 15.8 | 32 |
| Высота, см | 3.3 | 7.6 | 29 |
| Ширина, см | 5 | 8.5 | 16 |
| Способ нанесения информации | На коробку | На стикер | На стикер |
