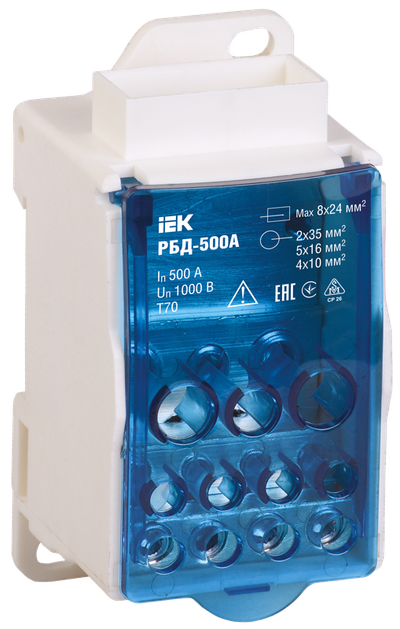

Блок распределительный РБД-500А на DIN-рейку IEK
Основные характеристики
Количество полюсов | 1 |
Номин ток, А | 500 |
Общ количество соединений | 12 |
Сечение подкл проводников на входe, мм² | плоская шина шириной 15...24 мм толщиной 3...8 мм |
Сечение подкл проводников на выходe, мм² | 2х35; 5х16; 4х10 |
Описание
Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.
Особенности конструкции
Технические характеристики
Количество полюсов | 1 |
Номин ток, А | 500 |
Общ количество соединений | 12 |
Сечение подкл проводников на входe, мм² | плоская шина шириной 15...24 мм толщиной 3...8 мм |
Сечение подкл проводников на выходe, мм² | 2х35; 5х16; 4х10 |
Номин напряжение, В | 1000 |
Тип монтажа | DIN-рейка / винт |
Тип или способ подключения | Винт |
Количество соединений мен 6 мм² | 0 |
Количество соединений 10 мм² | 4 |
Количество соединений 16 мм² | 5 |
Количество соединений 25 мм² | 0 |
Количество соединений бол 25 мм² | 3 |
Высота, мм | 96.0 |
Ширина, мм | 48.0 |
Глубина, мм | 51.0 |
Безопасное соединение | Да |
Частота | 50 Гц |
Макс среднекрадратичный кратковрем ток Icw, кА | 24.5 |
Номин выдерживаемый импульсный ток Ipk, кА | 51 |
Степень защиты - IP | IP20 |
Материал корпуса | Пластик |
Материал контакта | Латунь |
Температура эксплуатации, °C | -40...+70 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 36 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056356533 | 4606056356540 | 4606056356557 |
Вес брутто, кг | 0.444 | 2.667 | 16 |
Вес нетто, кг | 0.444 | 2.664 | 15.3 |
Объем, м^3 | 0.000303 | 0.002354 | 0.010912 |
Длина, см | 9.8 | 16.5 | 22 |
Высота, см | 3.3 | 11.6 | 16 |
Ширина, см | 5.2 | 12.3 | 31 |
Способ нанесения информации | На коробку | На стикер | На стикер |
