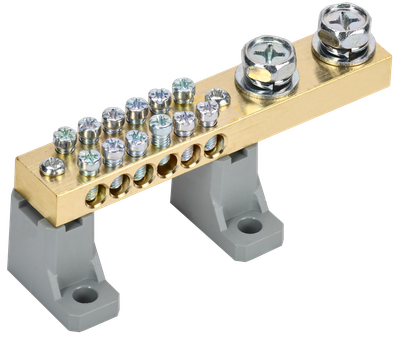

Шина N "ноль" на двух угловых изоляторах 200А ШНИ-10х18-12-L2-С IEK
Артикул:
Основные характеристики
| Номин ток In, А | 200 |
| Сечение шины | Прочее |
| Количество кабельных выводов | 6 |
| Материал | Латунь |
| Типоисполнение | С 2-мя угловыми изоляторами |
Описание
Шины типа ШНИ применяются при комплектации щитового оборудования и предназначены для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников. Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35-мм монтажную DIN-рейку или через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами. Конструктивно шины ШНИ и кросс-модули выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Конструктивная возможность присоединения проводников с двух сторон.
- Материал изолятора: пластик, не поддерживающий горение (проверка раскаленной проволокой при 960 °С).
- Максимальный рабочий ток: до 200 А.
- Диапазон рабочих температур: от -40 до +50 °С.
- Шины соответствуют требованиям ТР ТС 004/2011.
Технические характеристики
| Номин ток In, А | 200 |
| Сечение шины | Прочее |
| Количество кабельных выводов | 6 |
| Материал | Латунь |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Температура эксплуатации, °C | -40...50 |
| Винты крепления | М5 |
| Тип поверхности | Необработанная |
| Ширина, мм | 10 |
| Тип монтажа | На изолятор, винтовой, по краям |
| Длина шины, мм | 100 |
| Назначение шины | N-ноль |
| Высота, мм | 18 |
| Модель или исполнение | Прочее |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 5 | 100 |
| Единицы измерения | шт | шт |
| Тип упаковки | ОДНОРАЗОВАЯ ОБОЛОЧКА | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084343434 | 4610084343441 |
| Вес брутто, кг | 0.86 | 17.2 |
| Вес нетто, кг | 0.817 | 16.34 |
| Объем, м^3 | 0.000735 | 0.0147 |
| Длина, см | 15.4 | 32.1 |
| Высота, см | 4.1 | 24.4 |
| Ширина, см | 9.9 | 18.8 |
| Способ нанесения информации | На стикер | На стикер |
