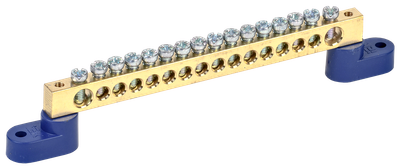

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-16-У2-С IEK
Артикул:
Основные характеристики
| Номин ток In, А | 125 |
| Количество шин | 1 |
| Сечение шины | 8х12 |
| Макс поперечное сечение проводника, мм² | 25/10 |
| Тип поверхности | Необработанная |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Изоляторы шины выполнены из негорючих материалов.
- Широкий номенклатурный ряд.
Технические характеристики
| Номин ток In, А | 125 |
| Количество шин | 1 |
| Сечение шины | 8х12 |
| Макс поперечное сечение проводника, мм² | 25/10 |
| Тип поверхности | Необработанная |
| Температура эксплуатации, °C | -40...50 |
| Назначение шины | N-ноль |
| Высота, мм | 29,3 |
| Климатическое исполнение | У2 |
| Материал | Латунь |
| Тип монтажа | Винтовой, на монтажную панель |
| Ширина, мм | 123...151 |
| Номин напряжение, В | 400 |
| Глубина, мм | 15...29 |
| Цвет изолятора | Синий |
| Винты крепления | М5 |
| Модель или исполнение | Прочее |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Количество кабельных выводов | 16 |
Документация
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 240 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056203929 | 4606056203936 | 4606056203943 |
| Вес брутто, кг | 0.113 | 1.125 | 27 |
| Вес нетто, кг | 0.113 | 1.13 | 26 |
| Объем, м^3 | 0.000103 | 0.000683 | 0.02475 |
| Длина, см | 13.8 | 13.8 | 22 |
| Высота, см | 1.5 | 3.3 | 25 |
| Ширина, см | 2.9 | 15 | 45 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
