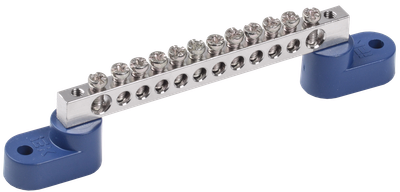

Шина N "ноль" на двух угловых изоляторах с никелевым покрытием ШНИ-6х9-12-У2-С IEK
Артикул:
Основные характеристики
| Номин ток In, А | 100 |
| Сечение шины | IEK_V0000115 |
| Длина шины, мм | 95...123 |
| Высота, мм | 27,8 |
| Назначение шины | IEK_V0000130 |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%. Шины с никелевым покрытием обладают более высокой коррозионной стойкостью материала и привлекательным внешним видом, что обеспечивает возможность их применения в средах с повышенной агрессивностью.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Высокая коррозионная стойкость материала для защиты в агрессивных средах.
- Никелированное покрытие токоведущей шины позволяет одновременно подключать проводники из меди и алюминиевого сплава серии 8000.
- Материал изолятора: пластик не поддерживающий горение (проверка раскаленной нитью при 960°С).
- Максимальный рабочий ток: до 100 А.
- Шины соответствуют требованиям ТР ТС 004/2011.
- Выполнены из высококачественной латуни.
- Широкий номенклатурный ряд.
Технические характеристики
| Номин ток In, А | 100 |
| Сечение шины | IEK_V0000115 |
| Длина шины, мм | 95...123 |
| Высота, мм | 27,8 |
| Назначение шины | IEK_V0000130 |
| Ширина, мм | 29...15 |
| Модель или исполнение | EV000154 |
| Тип монтажа | EV000717 |
| Количество кабельных выводов | 12 |
| Температура эксплуатации, °C | -40...50 |
| Цвет изолятора | EV000080 |
| Тип поверхности | Никелированное покрытие |
| Макс поперечное сечение проводника, мм² | 16/6 |
| Номин напряжение, В | 400 |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Материал | Латунь |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 500 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056646351 | 4606056646368 | 4606056646375 |
| Вес брутто, кг | 0.047 | 0.472 | 23.6 |
| Вес нетто, кг | 0.032 | ||
| Объем, м^3 | 0.000059 | 0.000314 | 0.029568 |
| Длина, см | 9.5 | 9.5 | 44 |
| Высота, см | 1.5 | 3 | 24 |
| Ширина, см | 2.8 | 11 | 28 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
