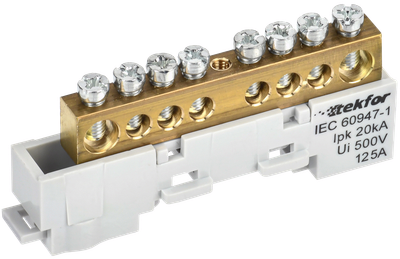

TEKFOR Шина L "фаза" неизолированная на универсальном держателе 8х12-8-Ср IEK
- Видео
Артикул:
Основные характеристики
| Номин ток In, А | 125 |
| Количество шин | 1 |
| Сечение шины | 8х12 |
| Номин напряжение изоляции Ui, В | 500 |
| Номин напряжение, В | 500 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Удобная сборно-разборная конструкция.
- Универсальный держатель шины с вариантами установки как на DIN-рейку, так и на плоскую поверхность.
- Индикация назначения шины выполнена цветной вставкой.
Технические характеристики
| Номин ток In, А | 125 |
| Количество шин | 1 |
| Сечение шины | 8х12 |
| Номин напряжение изоляции Ui, В | 500 |
| Номин напряжение, В | 500 |
| Ширина, мм | 66 |
| Глубина, мм | 18,8 |
| Количество кабельных выводов | 8 |
| Тип монтажа | На DIN рейку |
| Температура эксплуатации, °C | -40...50 |
| Минимальное сечение, мм² | 2 |
| Назначение шины | L-фаза |
| Тип поверхности | Необработанная |
| Высота, мм | 40,6 |
| Макс поперечное сечение проводника, мм² | 25 |
| Модель или исполнение | Прочее |
| Типоисполнение | С DIN - изолятором |
| Материал | Латунь |
| Винты крепления | М5 |
| Цвет изолятора | Серый |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084721102 | 4610084721126 | 4610084721140 |
| Вес брутто, кг | 0.062 | 0.31 | 6.193 |
| Вес нетто, кг | 0.058 | 0.291 | 5.82 |
| Объем, м^3 | 0.000122 | 0.00061 | 0.0122 |
| Длина, см | 6.6 | 15 | 31 |
| Высота, см | 4.1 | 4.2 | 18.2 |
| Ширина, см | 1.8 | 12 | 21.7 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
