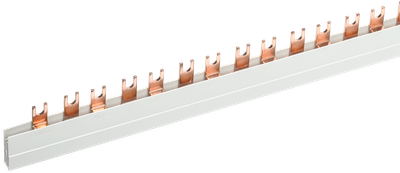

Шина соединительная типа FORK (вилка) 2Р 100А (1м) IEK

Артикул:
Основные характеристики
Номин ток In, А | 100 |
Модель или исполнение | Прочее |
Луженый | Нет |
Длина, мм | 1000 |
Ширина, мм | 11,2 |
Описание
Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
- Могут быть использованы с номинальным током 125А, если вводной автомат подключить по центру.

Технические характеристики
Номин ток In, А | 100 |
Модель или исполнение | Прочее |
Луженый | Нет |
Длина, мм | 1000 |
Ширина, мм | 11,2 |
Высота, мм | 37,5 |
Гибкий | Нет |
Поперечное сечение жилы, мм² | 285 |
С уплотнительным кольцом | Нет |
Количество полюсов | 2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 50 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056134964 | 4606056134971 | 4606056134988 |
Вес брутто, кг | 0.825 | 4.125 | 41.25 |
Вес нетто, кг | 0.825 | 4.125 | 40.25 |
Объем, м^3 | 0.000447 | 0.002244 | 0.02233 |
Длина, см | 102 | 102 | 12 |
Высота, см | 1.1 | 5.5 | 23 |
Ширина, см | 3.8 | 4 | 102 |
Способ нанесения информации | На изделие | На стикер | На стикер |
