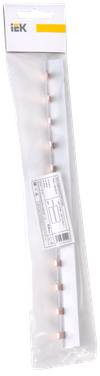

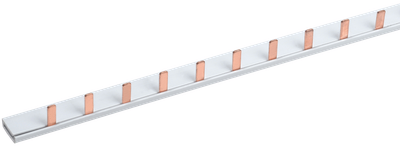

Шина соединительная типа PIN (12 штырей) 1Р 63А (22см) IEK
Артикул:
Основные характеристики
| Номин ток In, А | 63 |
| Модель или исполнение | Прочее |
| Луженый | Нет |
| Длина, мм | 220 |
| Ширина, мм | 15,5 |
Описание
Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
Технические характеристики
| Номин ток In, А | 63 |
| Модель или исполнение | Прочее |
| Луженый | Нет |
| Длина, мм | 220 |
| Ширина, мм | 15,5 |
| Высота, мм | 16 |
| Гибкий | Нет |
| Поперечное сечение жилы, мм² | 78 |
| С уплотнительным кольцом | Нет |
| Количество полюсов | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 400 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056214246 | 4606056214253 | 4606056214260 |
| Вес брутто, кг | 0.043 | 0.428 | 17.1 |
| Вес нетто, кг | 0.045 | 0.45 | 17 |
| Объем, м^3 | 0.000069 | 0.00069 | 0.027531 |
| Длина, см | 24 | 23.5 | 21 |
| Высота, см | 4 | 5.5 | 28.5 |
| Ширина, см | 5 | 4 | 46 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
