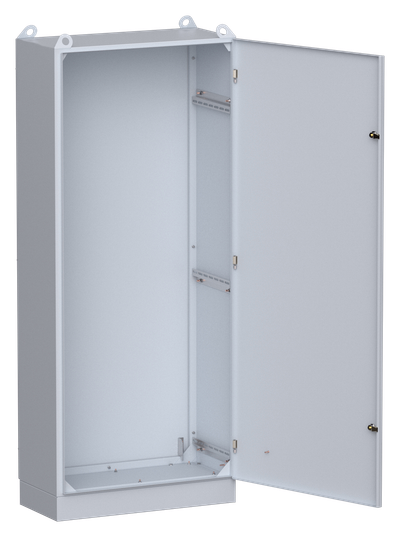

Корпус металлический ЩМП-18.8.4-0 УХЛ3 IP31 без монтажной панели IEK
Основные характеристики
| Высота, мм | 1800 |
| Ширина, мм | 800 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
Описание
Корпус ЩМП напольный используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Сварной металлический корпус с цоколем и съемной монтажной панелью для установки внутри помещений (монтажная панель заказывается отдельно).
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий выбор аксессуаров для различных вариаций сборок (монтажные панели разной высоты, уголки, планки).
- Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
- Съемная задняя стенка обеспечивает простоту сборки, доступ к оборудованию и возможность двустороннего обслуживания.
- Конструкция включает транспортировочные проушины и цоколь 100 мм.
Технические характеристики
| Высота, мм | 1800 |
| Ширина, мм | 800 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Возможно расширение | Нет |
| Вес, кг | 69,7 |
| Вид установки | Навесной, напольный |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Угол открытия двери, ° | 105 |
| Ввод кабеля | Снизу |
| Тип монтажа | Поверхностного монтажа |
| Количество вводов | 1 |
| Монтажная глубина - ниши, мм | - |
| Наличие замка в двери | Да |
| Тип дверцы - люка | Одинарный/единичный |
| Количество модулей | - |
| С монтажной платой | Нет |
| Фактура поверхности | Шагрень |
| Толщина металла, мм | 1,4 |
| Материал корпуса | Сталь |
| Толщина стенки шкафа, мм | 1.4 |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
Документация
Сертификаты
Сертификат добровольный (PDF, 410.91 KB)
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 42.12 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Декларация 025 (PDF, 1.86 MB)
Отрицательное решение (PDF, 428.43 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Паспорта и РЭ
Информационные материалы
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
метизы для установки - 1 комп.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 шт.
Монтажная панель заказывается отдельно.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056217407 | 4606056217407 |
| Вес брутто, кг | 74 | 74 |
| Вес нетто, кг | 73.8 | 73.8 |
| Объем, м^3 | 0.6318 | 0.6318 |
| Длина, см | 41.5 | 195 |
| Высота, см | 197 | 40 |
| Ширина, см | 81.5 | 81 |
| Способ нанесения информации | На стикер | На стикер |
