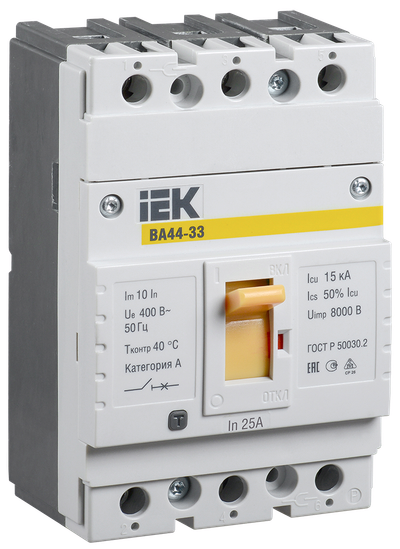

Выключатель автоматический ВА44-33 3Р 25А 15кА IEK

Описание

Автоматические выключатели ВА44 IEK предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей.

Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 25 до 630А.

Соответствуют требованиям ГОСТ Р 50030.2.

Преимущества

  • Простая самостоятельная установка универсальных дополнительных устройств (подходят для ВА44 и для ВА88):
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - совмещенный контакт.
  • Двойная изоляция.
  • Надежная защита от сверхтоков.
  • Компактные габариты.
  • Экономичное решение.
Выключатель автоматический ВА44-33 3Р 25А 15кА IEK

Технические характеристики

Номин ток, А25
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА15
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Температура эксплуатации, °C-30...50
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюДа
Частота сети, Гц50
Ширина, мм76.2
Высота, мм120.0
Глубина, мм59.0
Вид подключения главной электрич цепиПодключение спереди
Моторный привод - дополнительноНет
Номин напряжение изоляции Ui, В400
Дополнит оборудование входящее в поставкуПрочее
Вес, кг0.745
Диапазон уставки тока расцепления, А500
Номин импульсное выдерживаемое напряжение, кВ8
Кол-во вспомогат норм разомкнутых-НО конт0
Наличие электронного расцепителяДа
С расцеплением под напряжениемДа
Степень защиты - IPIP30
Номин напряжение, В400...400
Номин продолжительный ток Iu, А25
Тип элемента управленияТумблер
Номин раб наибольшая откл способность Ics, кА9
Конструкция прибораУстройство в комплекте с корпусом
Климатическое исполнениеIEK_V0000009
Подходит для монтажа на DIN-рейкуНет
Кол-во вспомогат норм замкнутых-НЗ конт0
Механич износостойкость с обслуживанием, циклов5000
Диап регул без заде сраб расцеп короткого замык, А-

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество118
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060563677204606056253412
Вес брутто, кг0.80114.42
Вес нетто, кг
Объем, м^30.0009330.02
Длина, см12.740
Высота, см9.320
Ширина, см7.925
Способ нанесения информацииНе определеноНе определено
