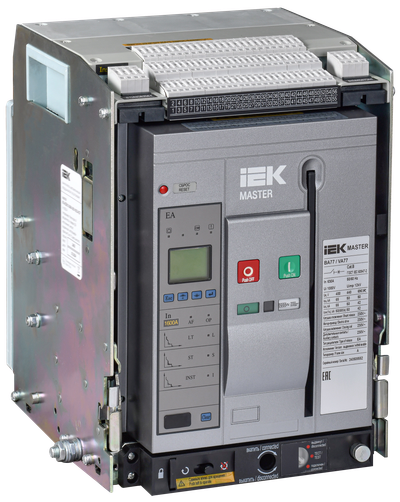

Воздушный автоматический выключатель переменного тока ВА77 выдвижного исполнения 3 полюса типоразмер A 65кА 630А EA с набором аксессуаров: мотор привод катушка включения катушка отключения MASTER IEK
Основные характеристики
| Номин ток, А | 630 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 65 |
| Исполнение | Выдвижной (-ая) |
| Тип расцепителя | Электронный |
Описание
Воздушные автоматические выключатели серии MASTER IEK предназначены для защиты сетей низкого напряжения от коротких замыканий и перегрузок. Автоматические выключатели данной серии обладают оптимальным набором функций, для применения их на объектах жилищного, социального, коммерческого и дорожного строительства, а также энергетики и сельского хозяйства. Воздушные автоматические выключатели серии MASTER IEK поставляются укомплектованными набором аксессуаров для их полноценного применения в состав НКУ: мотор привод 230В, реле включения и отключения (с удержанием) 230В, контакт положения в корзине, набор из 4х перекидных контактов, аварийный контакт. В комплект автоматического выключателя также входит электронный контроллер и, в случае выдвижного исполнения база выдвижного исполнения.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Воздушные автоматические выключатели серии MASTER IEK обладают минимальной зависимостью рабочего тока от температуры и могут использоваться в диапазоне рабочих температур от -25С до +70С.
- В базовую комплектацию воздушных автоматических выключателей серии MASTER IEK входит реле отключение с удержанием, обеспечивающее удобство построения схем АВР с применением данных автоматических выключателей.
- Кроме того автоматические выключатели выдвижного исполнения укомплектованы контактом положения ВА в корзине, для удобства контроля его положения для цепей автоматики.
Технические характеристики
| Номин ток, А | 630 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 65 |
| Исполнение | Выдвижной (-ая) |
| Тип расцепителя | Электронный |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Потери энергии, Вт | - |
| Температура эксплуатации, °C | -25…70 |
| Кол-во вспомогат переключающих контактов | 4 |
| Моторный привод встроенный | Да |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Комплексная защита от замыканий на землю | Нет |
| Частота сети, Гц | 50 |
| Ширина, мм | 248.0 |
| Высота, мм | 352.0 |
| Глубина, мм | 297.0 |
| Номин напряжение, В | 400...690 |
| Вид подключения главной электрич цепи | Подключение сзади |
| Моторный привод - дополнительно | Нет |
| Механич износостойкость без обслуживания, циклов | 15000 |
| Дополнит оборудование входящее в поставку | Прочее |
| Режим работы | Продолжительный |
| Степень защиты зажимов IP | IP00 |
| Монтаж на DIN-рейку | Нет |
| Диап регул без заде сраб расцеп короткого замык, А | 630...35000 |
| Тип элемента управления | Прочее |
| Номин продолжительный ток Iu, А | 630 |
| Диапазон уставки тока расцепления, А | 252...630 |
| Наличие электронного расцепителя | Да |
| С расцеплением под напряжением | Да |
| Номин кратковрем выдерж в течении 1 с ток Icw, кА | 50 |
| Высота над уровнем моря, м | < 2000 |
| Номин импульсное выдерживаемое напряжение, кВ | 12 |
| Номин раб наибольшая откл способность Ics, кА | 55 |
| Степень защиты - IP | IP30 |
| Конструкция прибора | Прочее |
| Подходит для монтажа на DIN-рейку | Нет |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Механич износостойкость с обслуживанием, циклов | 30000 |
| Номин напряжение изоляции Ui, В | 1000 |
| Вес, кг | 44.500 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Электр износостойкость без обслуживания при АС 690В, циклов | 5000 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ЯЩИК | ЯЩИК |
| Материал упаковки | ФАНЕРА | ФАНЕРА |
| Штрихкод | 4630293001420 | 4630293001420 |
| Вес брутто, кг | 52 | 52 |
| Вес нетто, кг | 44.5 | 44.5 |
| Объем, м^3 | 0.089505 | 0.089505 |
| Длина, см | 45 | 45 |
| Высота, см | 51 | 51 |
| Ширина, см | 39 | 39 |
| Способ нанесения информации | На стикер | На стикер |
