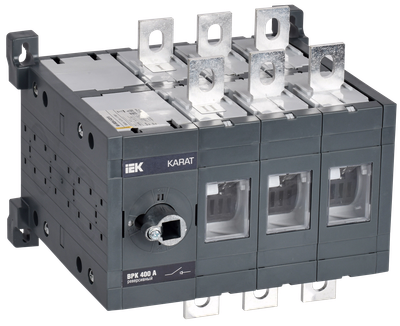

KARAT Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 400А IEK
Артикул:
Основные характеристики
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690/400 |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин напряжение постоян тока - DC, В | 440/220 |
| Номин продолжительный ток Iu, А | 400 |
Описание
Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве. Используются для оперативных включений и отключений участков электрических цепей. Базовые модели поставляются с 3 силовыми полюсами.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Быстрый монтаж за счет настраиваемых креплений.
- Количество силовых полюсов увеличивается до 8 полюсов.
- Дугогасительные камеры в каждом силовом полюсе.
- Двойной разрыв электрической цепи.
- Самоочищающиеся контакты.
Технические характеристики
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690/400 |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин напряжение постоян тока - DC, В | 440/220 |
| Номин продолжительный ток Iu, А | 400 |
| Температура эксплуатации, °C | -40...50 |

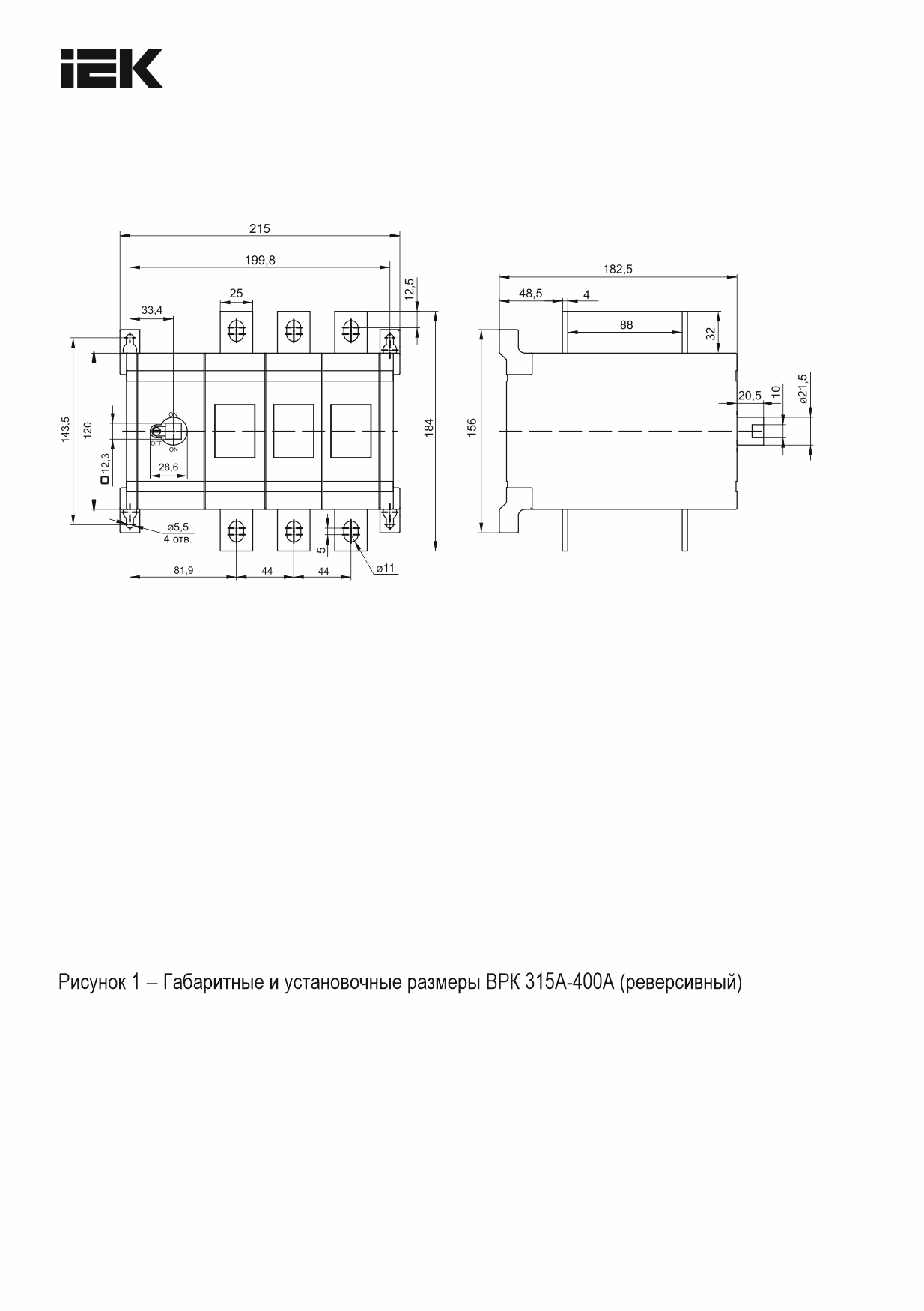

| Ширина корпуса, мм | 215 |
| Мех износостойкость, циклов | 8000 |
| Пригоден в кач устр аварийной остановки | Да |
| Номин напряжение изоляции Ui, В | 1000 |
| Степень защиты - IP | IP00 |
| Реверсивный переключатель | Да |
| Подходит для аварийной остановки | Да |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Подходит для фронтального монтажа | Да |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Режим работы | Продолжительный |
| Пригоден в качестве сервисного выкл-ля | Да |
| Ширина, мм | 215 |
| Конструкция прибора | Распределитель на монтажной плате |
| Возможно расширение | Нет |
| Подходит для промежуточного монтажа | Нет |
| Электр износостойкость, циклов | 1500 |
| Ремонтопригодность | Нет |
| Запираемый - -ая | Да |
| Материал | Пластик |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Пригоден в качестве главного выключателя | Да |
| Климатическое исполнение | УХЛ3 |
| Моторный привод - дополнительно | Нет |
| Глубина, мм | 203 |
| Номин кратковременно выдерживаемый ток Icw, кА | 15 |
| С защитой от прикосновения | Нет |
| Тип монтажа | На монтажную панель |
| Подходит для установки в распредел платы | Нет |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 15000 |
| Условный номин ток короткого замыкания Iq, кА | 80 |
| Номин мощность в раб режиме при AC-23 400 В, кВт | 0 |
| Расстояние между центрами зажимов 50 мм | Нет |
| Кол-во вспомогат переключающих контактов | 0 |
| Напряжение дополнит расцепителя | Нет |
| С защитой от ошибочных действий | Нет |
| Количество соединений бол 25 мм² | 6 |
| Относительная влажность воздуха | 90 % |
| Номинальный ток, А | 400 |
| Подходит для выключателя-разъединителя | Да |
| Модель или исполнение | С крышкой |
| Подходит для фронт монтажа в центре | Да |
| Моторный привод встроенный | Нет |
| Пригоден в кач предохранительного выкл | Нет |
| Глубина корпуса, мм | 203 |
| Частота | 50 Гц |
| Вид рукоятки ручного привода | Передняя поворотная |
| Степень защиты - IP передняя сторона | IP00 |
| Общ количество соединений | 6 |
| Высота, мм | 184 |
| Компактная версия выкл-разъединителя | Нет |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Момент затяжки винтов контактных зажимов, нм | 30...44 |
| Макс сечение входящего кабеля, мм² | 240 |
| Номин раб напряжение Ue, В | 690/400 |
| Наличие защиты от сверхтоков | Нет |
| Подходит для напольного монтажа | Нет |
| Максимальная частота коммутаций, циклов в час | 3 |
| Высота корпуса, мм | 120 |
| Номин импульсное выдерживаемое напряжение, кВ | 12 |
| Количество первичных входов | 3 |
| Подходит для количества полюсов | 3 |
Документация
Сертификаты
Декларация 037 (PDF, 2.66 MB)
Сертификат 004 (PDF, 1.99 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 1.53 MB)
Сертификат 004 (PDF, 1.24 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 2 |
| Единицы измерения | шт | шт |
| Тип упаковки | ||
| Материал упаковки | ||
| Штрихкод | 4610084396003 | 4610084396010 |
| Вес брутто, кг | 6.252 | 12.504 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.01992 | 0.03984 |
| Длина, см | 27.6 | 50.1 |
| Высота, см | 25.6 | 28.5 |
| Ширина, см | 23.9 | 27.9 |
