KARAT Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 630А IEK
Артикул:
Основные характеристики
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690/400 |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин напряжение постоян тока - DC, В | 440/220 |
| Номин продолжительный ток Iu, А | 630 |
Описание
Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве. Используются для оперативных включений и отключений участков электрических цепей. Базовые модели поставляются с 3 силовыми полюсами.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Быстрый монтаж за счет настраиваемых креплений.
- Количество силовых полюсов увеличивается до 8 полюсов.
- Дугогасительные камеры в каждом силовом полюсе.
- Двойной разрыв электрической цепи.
- Самоочищающиеся контакты.
Технические характеристики
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690/400 |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин напряжение постоян тока - DC, В | 440/220 |
| Номин продолжительный ток Iu, А | 630 |
| Номин раб напряжение Ue, В | 690/400 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Максимальная частота коммутаций, циклов в час | 3 |
| Частота | EV008013 |
| Высота, мм | 200 |
| Подходит для напольного монтажа | Нет |
| Подходит для выключателя-разъединителя | Да |
| Количество соединений бол 25 мм² | 6 |
| Запираемый - -ая | Да |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Тип монтажа | На монтажную панель |
| Моторный привод - дополнительно | Нет |
| Относительная влажность воздуха | 90 % |
| Климатическое исполнение | IEK_V0000009 |
| Глубина корпуса, мм | 282 |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Ширина корпуса, мм | 311 |
| Температура эксплуатации, °C | -40...50 |
| Общ количество соединений | 6 |
| Ширина, мм | 311 |
| Подходит для установки в распредел платы | Нет |
| Возможно расширение | Нет |
| Количество первичных входов | 3 |
| Подходит для аварийной остановки | Да |
| Ремонтопригодность | Нет |
| Модель или исполнение | С крышкой |
| Степень защиты - IP | EV006404 |
| Электр износостойкость, циклов | 1000 |
| Номин напряжение изоляции Ui, В | 1000 |
| Номинальный ток, А | 630 |
| Реверсивный переключатель | Да |
| Подходит для фронт монтажа в центре | Да |
| С защитой от прикосновения | Нет |
| Подходит для фронтального монтажа | Да |
| Напряжение дополнит расцепителя | Нет |
| Подходит для количества полюсов | 3 |
| Кол-во вспомогат переключающих контактов | 0 |
| Материал | Пластик |
| С защитой от ошибочных действий | Нет |
| Моторный привод встроенный | Нет |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в кач устр аварийной остановки | Да |
| Вид рукоятки ручного привода | Передняя поворотная |
| Номин кратковременно выдерживаемый ток Icw, кА | 20 |
| Пригоден в качестве сервисного выкл-ля | Да |
| Наличие защиты от сверхтоков | Нет |
| Глубина, мм | 282 |
| Номин импульсное выдерживаемое напряжение, кВ | 12 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Пригоден в кач предохранительного выкл | Нет |
| Номин мощность в раб режиме при AC-23 400 В, кВт | 0 |
| Мех износостойкость, циклов | 5000 |
| Условный номин ток короткого замыкания Iq, кА | 80 |
| Макс сечение входящего кабеля, мм² | 2x185 |
| Момент затяжки винтов контактных зажимов, нм | 50...75 |
| Подходит для промежуточного монтажа | Нет |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 20000 |
| Расстояние между центрами зажимов 50 мм | Нет |
| Конструкция прибора | Распределитель на монтажной плате |
| Режим работы | Продолжительный |
| Высота корпуса, мм | 160 |
| Степень защиты - IP передняя сторона | IP00 |
| Компактная версия выкл-разъединителя | Нет |
Документация
Сертификаты
Декларация ТР ЕАЭС (PDF, 1.53 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ЕАЭС (PDF, 1.35 MB)
Декларация ТР ЕАЭС (PDF, 875.15 KB)
Сертификат ТР ТС (PDF, 1.24 MB)
Декларация ТР ЕАЭС (PDF, 2.66 MB)
Отказное письмо ТР ТС ЭМС, ТР ЕАЭС (PDF, 890.64 KB)
Сертификат ТР ТС (PDF, 1.15 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Паспорта и РЭ
Дополнительные изображения

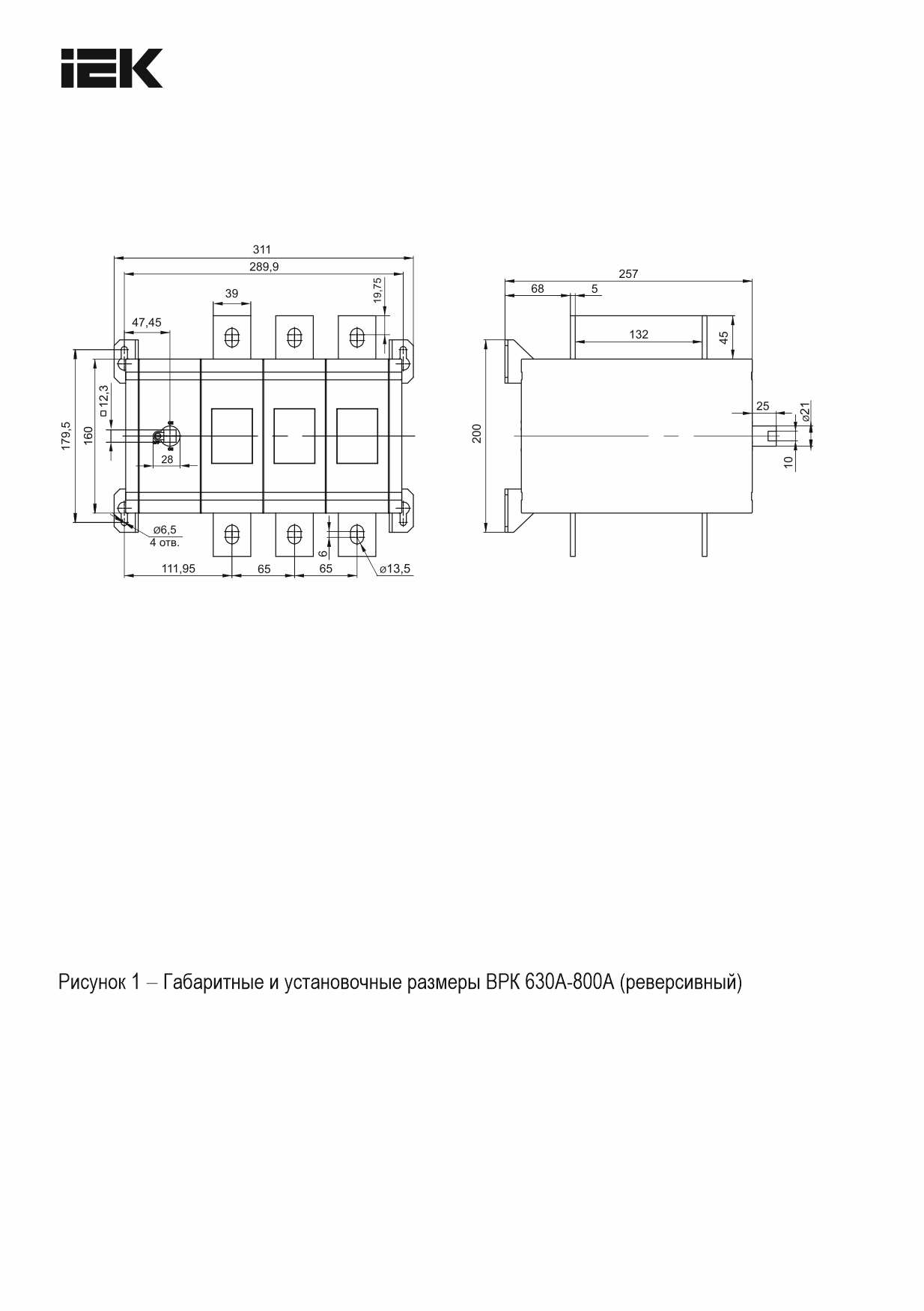

Монтаж
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 1 |
| Единицы измерения | шт |
| Тип упаковки | |
| Материал упаковки | |
| Штрихкод | 4610084396027 |
| Вес брутто, кг | 14.715 |
| Вес нетто, кг | |
| Объем, м^3 | 0.03947 |
| Длина, см | 38.7 |
| Высота, см | 32.9 |
| Ширина, см | 31 |
