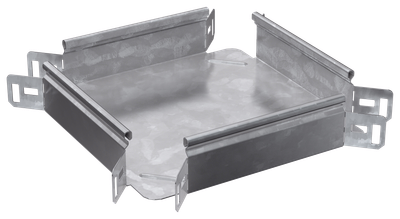

ESCA 7 Крестовина 50х50-1,5 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Толщина цинкового покрытия, мкм | 55 |
| Класс стойкости к коррозии | 6 |
| Температура эксплуатации, °C | -50...40 |
Описание
Крестовина предназначен для организации X-образного разветвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Толщина цинкового покрытия, мкм | 55 |
| Класс стойкости к коррозии | 6 |
| Температура эксплуатации, °C | -50...40 |
| Материал | Сталь |
| Цвет | Светло-серый |
| Толщина металла, мм | 1,5 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -50...40 |
| Высота, мм | 50 |
| Длина, мм | 354 |
| Ширина ответвления, мм | 50 |
| Вес, кг | 1,3 |
| Подходит для обеспеч целостности цепи | Нет |
| Ширина, мм | 50 |
| Номер цвета RAL | 7047 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Вид или марка материала | Прочее |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084476699 | 4610084476699 |
| Вес брутто, кг | 1.3 | 1.3 |
| Вес нетто, кг | 1.3 | 1.3 |
| Объем, м^3 | 0.006391 | 0.006391 |
| Длина, см | 35.4 | 35.4 |
| Высота, см | 5.1 | 5.1 |
| Ширина, см | 35.4 | 35.4 |
| Способ нанесения информации | На стикер | На стикер |
