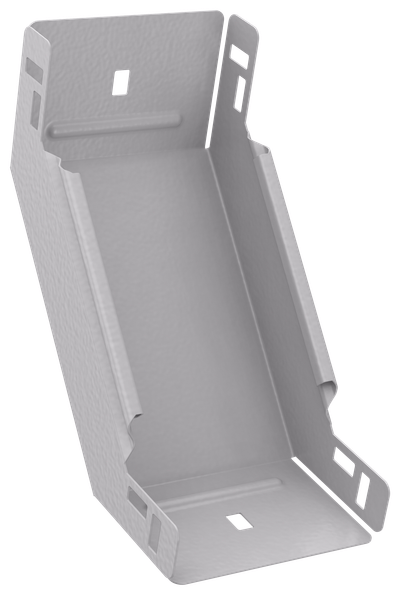

ESCA 5 Поворот вертикальный внутренний 90град 50х100-0,8 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Температура эксплуатации, °C | -50...40 |
| Высота кабельного лотка , мм | 50 |
| Материал | Сталь |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Температура эксплуатации, °C | -50...40 |
| Высота кабельного лотка , мм | 50 |
| Материал | Сталь |
| Защитное покрытие поверхности | Порошковая окраска |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Перфорированная боковая стенка | Нет |
| Ширина ответвления, мм | 100 |
| Толщина металла, мм | 0.8 |
| Вес, кг | 0,34 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Модель или исполнение | Интегрированный разъем |
| Отклонение - угол | 90 |
| Монтажная температура, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Толщина цинкового покрытия, мкм | 10 |
| Вид или марка материала | Прочее |
| Перфорация в основании для монтажа | Нет |
| Длина, мм | 248 |
| Номер цвета RAL | 9016 |
| Подходит для обеспеч целостности цепи | Нет |
| Ширина, мм | 100 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Нержавеющая сталь травлёная | Нет |
| Цвет | Чисто белый |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293438790 | 4630293438790 |
| Вес брутто, кг | 0.34 | 0.34 |
| Вес нетто, кг | 0.34 | 0.34 |
| Объем, м^3 | 0.001702 | 0.001702 |
| Длина, см | 24.8 | 24.8 |
| Высота, см | 6.6 | 6.6 |
| Ширина, см | 10.4 | 10.4 |
| Способ нанесения информации | На стикер | На стикер |
