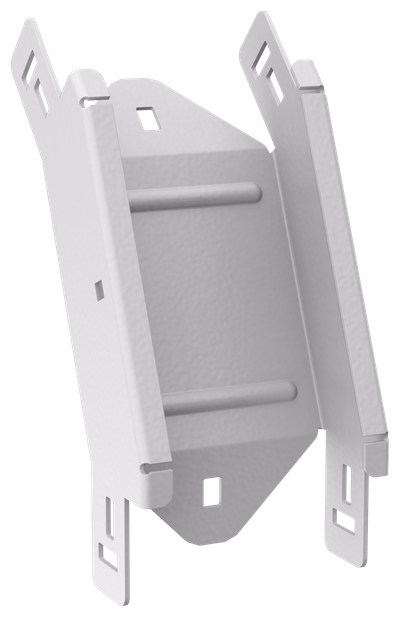

ESCA 7 Поворот вертикальный внешний 45град 50х100-2,0 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Номер цвета RAL | 9016 |
| Исполнение для больших расст-усиленный | Нет |
| Модель или исполнение | Интегрированный разъем |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 50 |
| Номер цвета RAL | 9016 |
| Исполнение для больших расст-усиленный | Нет |
| Модель или исполнение | Интегрированный разъем |
| Ширина, мм | 100 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина ответвления, мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Вид или марка материала | Прочее |
| Высота кабельного лотка , мм | 50 |
| Материал | Сталь |
| Температура эксплуатации, °C | -50...40 |
| Цвет | Чисто белый |
| Защитное покрытие поверхности | Порошковая окраска |
| Вес, кг | 0,63 |
| Монтажная температура, °C | -50...40 |
| Толщина металла, мм | 2.0 |
| Класс стойкости к коррозии | 2 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Длина, мм | 234 |
| Подходит для обеспеч целостности цепи | Нет |
| Отклонение - угол | 45 |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084495164 | 4610084495164 |
| Вес брутто, кг | 0.63 | 0.63 |
| Вес нетто, кг | 0.63 | 0.63 |
| Объем, м^3 | 0.001661 | 0.001661 |
| Длина, см | 23.4 | 23.4 |
| Высота, см | 6.7 | 6.7 |
| Ширина, см | 10.6 | 10.6 |
| Способ нанесения информации | На стикер | На стикер |
