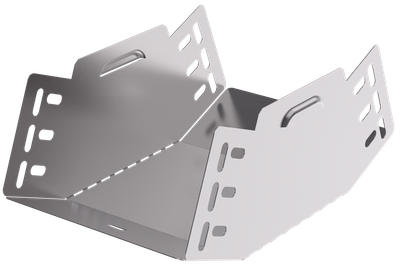

ESCA 3 Поворот вертикальный внутренний 45град 100х150-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Материал | Сталь |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Материал | Сталь |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Вес, кг | 0,38 |
| Исполнение для больших расст-усиленный | Нет |
| Температура эксплуатации, °C | -50...40 |
| Длина, мм | 156 |
| Степень защиты - IP | IP00 |
| Ширина, мм | 150 |
| Ширина ответвления, мм | 150 |
| Вид или марка материала | Прочее |
| Модель или исполнение | Интегрированный разъем |
| Отклонение - угол | 45 |
| Перфорированная боковая стенка | Нет |
| Цвет | Светло-серый |
| Толщина металла, мм | 0.6 |
| Перфорация в основании для монтажа | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Толщина цинкового покрытия, мкм | 10 |
| Подходит для обеспеч целостности цепи | Нет |
| Высота кабельного лотка , мм | 100 |
| Монтажная температура, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084643657 |
| Вес брутто, кг | 3.8 |
| Вес нетто, кг | 3.8 |
| Объем, м^3 | 0.003361 |
| Длина, см | 26.9 |
| Высота, см | 3.5 |
| Ширина, см | 35.7 |
| Способ нанесения информации | На стикер |
