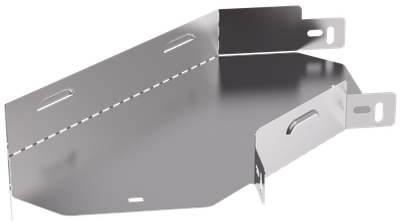

ESCA 3 Поворот 90град 50х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Толщина цинкового покрытия, мкм | 10 |
| Модель или исполнение | Интегрированный разъем |
| Изменение направления | Горизонтальный (-ая) |
Описание
Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Толщина цинкового покрытия, мкм | 10 |
| Модель или исполнение | Интегрированный разъем |
| Изменение направления | Горизонтальный (-ая) |
| Температура эксплуатации, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Отклонение - угол | 90 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Вес, кг | 0,51 |
| Цвет | Светло-серый |
| Длина, мм | 493 |
| Перфорированная боковая стенка | Нет |
| Ширина ответвления, мм | 200 |
| Материал | Сталь |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 7047 |
| Ширина, мм | 200 |
| Монтажная температура, °C | -50...40 |
| Высота кабельного лотка , мм | 50 |
| Степень защиты - IP | IP00 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Толщина металла, мм | 0.6 |
| Подходит для обеспеч целостности цепи | Нет |
| Вид или марка материала | Прочее |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084645279 |
| Вес брутто, кг | 5.1 |
| Вес нетто, кг | 5.1 |
| Объем, м^3 | 0.00086 |
| Длина, см | 57 |
| Высота, см | 0.5 |
| Ширина, см | 30 |
| Способ нанесения информации | На стикер |
