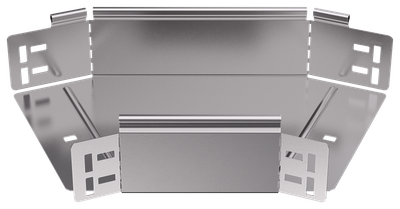

ESCA 5 Поворот 45град 100х200-0,8 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Температура эксплуатации, °C | -50...40 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Температура эксплуатации, °C | -50...40 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Вид или марка материала | Прочее |
| Материал | Сталь |
| Монтажная температура, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Вес, кг | 0,77 |
| Ширина, мм | 200 |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | Интегрированный разъем |
| Номер цвета RAL | 7047 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Исполнение для больших расст-усиленный | Нет |
| Перфорированная боковая стенка | Нет |
| Отклонение - угол | 45 |
| Толщина металла, мм | 0.8 |
| Длина, мм | 377 |
| Толщина цинкового покрытия, мкм | 10 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина ответвления, мм | 200 |
| Цвет | Светло-серый |
| Степень защиты - IP | IP00 |
| Изменение направления | Горизонтальный (-ая) |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293478741 | 4630293478741 |
| Вес брутто, кг | 0.77 | 0.77 |
| Вес нетто, кг | 0.77 | 0.77 |
| Объем, м^3 | 0.000905 | 0.000905 |
| Длина, см | 37.7 | 37.7 |
| Высота, см | 10 | 10 |
| Ширина, см | 2.4 | 2.4 |
| Способ нанесения информации | На стикер | На стикер |
