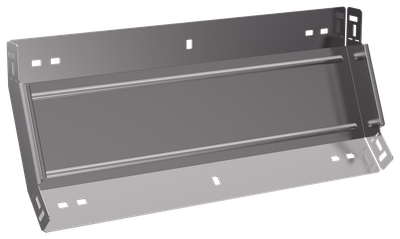

ESCA 5 Поворот вертикальный внутренний 45град 50х600-1,2 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 50 |
| Отклонение - угол | 45 |
| Класс стойкости к коррозии | 2 |
| Температура эксплуатации, °C | -50...40 |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 50 |
| Отклонение - угол | 45 |
| Класс стойкости к коррозии | 2 |
| Температура эксплуатации, °C | -50...40 |
| Монтажная температура, °C | -50...40 |
| Вес, кг | 1,58 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Номер цвета RAL | 7047 |
| Степень защиты - IP | IP00 |
| Материал | Сталь |
| Цвет | Светло-серый |
| Ширина ответвления, мм | 600 |
| Вид или марка материала | Прочее |
| Перфорация в основании для монтажа | Нет |
| Длина, мм | 234 |
| Модель или исполнение | Интегрированный разъем |
| Толщина металла, мм | 1.2 |
| Исполнение для больших расст-усиленный | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Ширина, мм | 600 |
| Толщина цинкового покрытия, мкм | 10 |
| Высота кабельного лотка , мм | 50 |
| Нержавеющая сталь травлёная | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293460227 | 4630293460227 |
| Вес брутто, кг | 1.58 | 1.58 |
| Вес нетто, кг | 1.58 | 1.58 |
| Объем, м^3 | 0.00749 | 0.00749 |
| Длина, см | 23.4 | 23.4 |
| Высота, см | 5.3 | 5.3 |
| Ширина, см | 60.4 | 60.4 |
| Способ нанесения информации | На стикер | На стикер |
