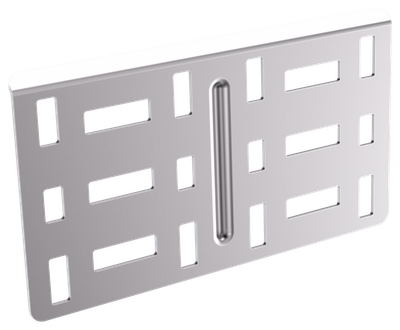

Пластина соединительная 100мм IEK
Артикул:
Основные характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 87 |
| Длина, мм | 155 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для лотка шириной, мм | 50...600 |
Описание
Пластина соединительная применяется для соединения двух лотков или фасонных секций с лотком при отсутствии телескопического соединения. Применяется для всех типов листовых лотков и фасонных секций серии ESCA.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Повышенная жесткость конструкции за счет увеличенной длины и наличия ребер жесткости. Универсальное расположение отверстий позволяет фиксировать все виды листовых лотков и фасонных секций серии ESCA.
Технические характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 87 |
| Длина, мм | 155 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для лотка шириной, мм | 50...600 |
| Нержавеющая сталь травлёная | Нет |
| Подходит для проволоки проволочного лотка , мм | - |
| Подходит для лотка высотой, мм | 100 |
| Подходит для кабель-канала | Нет |
| Материал | Сталь |
| Подходит для проволочного лотка | Нет |
| Вес, кг | 0,135 |
| Высота, мм | 100 |
| Класс стойкости к коррозии | 2 |
| Тип соединения | Винтовой разъем |
| Монтажная температура, °C | -50...40 |
| Вид или марка материала | Сталь оцинкованная |
| Горизонт-поворотный или шарнирный | Нет |
| Толщина цинкового покрытия, мкм | 5 |
| Толщина металла, мм | 1,5 |
| Цвет | Светло-серый |
| Подходит для лестничного лотка | Нет |
| Номер цвета RAL | 7047 |
| Вертикал-поворотный или шарнирный | Нет |
| Подходит для обеспеч целостности цепи | Да |
| Температура эксплуатации, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 22 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | КАРТОН |
| Штрихкод | 4610084519082 | 4610084519099 |
| Вес брутто, кг | 0.27 | 2.968 |
| Вес нетто, кг | 0.27 | 2.97 |
| Объем, м^3 | 0.000406 | 0.004466 |
| Длина, см | 16 | 20.2 |
| Высота, см | 1.8 | 11.3 |
| Ширина, см | 9.1 | 19.6 |
| Способ нанесения информации | На стикер | На стикер |
