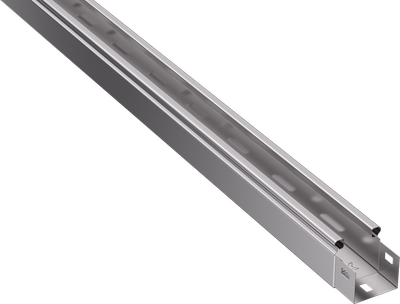

ESCA 3 Лоток перфорированный без боковой перфорации 50х50х3000-0,45 IEK
Основные характеристики
| Тип лотка | Перфорированный |
| Ширина, мм | 50 |
| Высота, мм | 50 |
| Толщина материала, мм | 0,45 |
| Длина, мм | 3000 |
Описание
Листовые лотки ESCA 3 толщиной 0,45 мм изготовлены из высококачественной российской стали. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. Лотки применяются внутри общественных, производственных зданий, сооружений и объектов розничной торговли.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
- Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
- Трубчатая форма замка значительно улучшает прочностные характеристики лотков.
- Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
- Подтверждённые значения безопасной рабочей нагрузки на сертифицированном оборудовании.
Технические характеристики
| Тип лотка | Перфорированный |
| Ширина, мм | 50 |
| Высота, мм | 50 |
| Толщина материала, мм | 0,45 |
| Длина, мм | 3000 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Перфорация в основании для монтажа | Да |
| Подходит для обеспеч целостности цепи | Да |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Вид или марка материала | Прочее |
| Цвет | Светло-серый |
| Перфорированная боковая стенка | Нет |
| С крышкой | Нет |
Документация
Сертификаты
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 1.05 MB)
Экспертное заключение (PDF, 3.35 MB)
Сертификат добровольный ГОСТ Р (PDF, 403.95 KB)
Экспертное заключение (PDF, 3.44 MB)
Сертификат добровольный ГОСТ Р (PDF, 262.32 KB)
Сертификат добровольный ГОСТ Р (PDF, 513.91 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат добровольный ГОСТ Р (PDF, 1.01 MB)
Сертификат добровольный отраслевой (PDF, 1.09 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Информационные материалы
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 3 | 18 |
| Единицы измерения | м | м |
| Тип упаковки | ПАЧКА | СВЯЗКА |
| Материал упаковки | ПОЛИПРОПИЛЕН | ПОЛИПРОПИЛЕН |
| Штрихкод | 4610084360813 | 4610084294026 |
| Вес брутто, кг | 1.962 | 11.772 |
| Вес нетто, кг | 1.962 | 11.772 |
| Объем, м^3 | 0.0075 | 0.0324 |
| Длина, см | 300 | 300 |
| Высота, см | 5 | 18 |
| Ширина, см | 5 | 6 |
| Способ нанесения информации | На стикер | На стикер |
