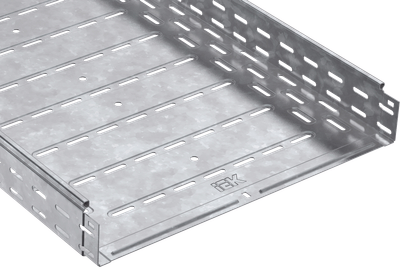

ESCA Лоток перфорированный 80х600х3000 IEK
Основные характеристики
| Тип лотка | Перфорированный |
| Ширина, мм | 600 |
| Высота, мм | 80 |
| Толщина материала, мм | 1,2 |
| Длина, мм | 3000 |
Описание
Перфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Прокатные перфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом или методом погружения готовых изделий в расплав цинка. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
- Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
- Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
- Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Тип лотка | Перфорированный |
| Ширина, мм | 600 |
| Высота, мм | 80 |
| Толщина материала, мм | 1,2 |
| Длина, мм | 3000 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Материал | Сталь |
| Вес, кг на м п | 6.92 |
| Вид или марка материала | Прочее |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Модель или исполнение | Интегрированный разъем |
| Перфорация в основании для монтажа | Да |
| Перфорированная боковая стенка | Да |
| Подходит для обеспеч целостности цепи | Да |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| НАТО монтажные отверстия | Да |
Документация
Сертификаты
Экспертное заключение (PDF, 3.35 MB)
Сертификат добровольный ГОСТ Р (PDF, 403.95 KB)
Отказное письмо ТР ТС НВО (PDF, 1.01 MB)
Сертификат добровольный ГОСТ Р (PDF, 602.59 KB)
Сертификат добровольный ГОСТ Р (PDF, 513.91 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат добровольный отраслевой (PDF, 1.09 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Программное обеспечение
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 3 | 6 |
| Единицы измерения | м | м |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАЧКА |
| Материал упаковки | НЕ УКАЗАН | ПОЛИПРОПИЛЕН |
| Штрихкод | 4610084387902 | 4606056561296 |
| Вес брутто, кг | 21.002 | 42.004 |
| Вес нетто, кг | 21.002 | 42.004 |
| Объем, м^3 | 0.0732 | 0.1464 |
| Длина, см | 300 | 300 |
| Высота, см | 8 | 61 |
| Ширина, см | 60 | 8 |
| Способ нанесения информации | На стикер | На стикер |
