Калькулятор подбора аксессуров к пластиковым КНС

Кабель-каналы серии ELECOR предназначены для прокладки информационных, силовых и слаботочных электрических коммуникаций открытого типа в офисных и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях при новом строительстве и при реконструкции.
Серия ELECOR подразделяется на следующие типы: магистральные, напольные, плинтусные кабель-каналы
Кабель-каналы соответствуют требованиям ТУ 27.33.14-004-83135016-2017.

Кабель-каналы ELECOR

Магистральные кабель-каналы серии ECOLINE предназначены для прокладки информационных, силовых и слаботочных электрических коммуникаций открытого типа в офисных и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях при новом строительстве и при реконструкции.

Кабель-каналы соответствуют требованиям ТУ 27.33.14-004-83135016-2017.

Кабель-каналы ECOLINE

Система парапетных кабель-каналов серии PRIMER предназначены для организации рабочего места, а именно прокладки всех видов силовых и информационных линий в офисных, производственных и административных зданиях, медицинских и учебных учреждениях при новом строительстве и при реконструкции.

Система кабель-каналов соответствует требованиям ТУ 27.33.14-004-83135016-2017.

Кабель-каналы PRIMER

Перфорированные кабельные каналы серии IMPACT предназначены для прокладки кабеля внутри электрических распределительных шкафов и придания эстетичного внешнего вида проводке.

Кабель-каналы соответствуют требованиям ТУ 27.33.14-004-83135016-2017.

Кабель-каналы IMPACT

Кабель-каналы пластиковые

Гофрированные трубы используются для прокладки силовых и слаботочных линий скрытого типа как внутри зданий и сооружений, так и на открытом воздухе, и под землёй. Благодаря гибкости трубы, прокладка кабеля осуществляется с минимальными трудозатратами и практически не требует дополнительных аксессуаров.

Трубы пластиковые ELASTA

Аксессуары для труб серого и черного цвета гармонично сочетаются с гладкими и гофрированными трубами ПВХ и ПНД и позволяют монтировать кабельные системы в едином эстетичном исполнении.

Аксессуары для пластиковых труб ELASTA

Гладкие трубы используются для прокладки силовых и слаботочных линий открытого типа как внутри зданий и сооружений, так и на открытом воздухе. Наличие множества аксессуаров позволяет их применять в любых условиях (IP40, 65).

Трубы пластиковые гладкие

Трубы пластиковые

Рукав металлический (металлорукав) предназначен для предохранения и защиты кабеля, проводов, гибких шлангов и др. от химического и механического повреждения, воздействия влаги, солнечного излучения и повышения пожаробезопасности. Металлорукав может использовать как для открытой, так и скрытой прокладки внутри и вне помещений.

Металлорукав ELASTA

Стальные и алюминиевые электромонтажные трубы предназначены для прокладки силовых и слаботочных электрических коммуникаций открытого и скрытого типов в офисах, жилых помещениях, производственных и административных зданиях как при строительстве, так и при реконструкции.

Трубы металлические электротехнические

Металлорукав и трубы металлические

Система металлических листовых кабельных лотков и аксессуаров ESCA предназначена для организации кабельных трасс на объектах жилого и коммерческого строительства, промышленности, включая монтаж на открытом воздухе с использованием специальных аксессуаров.
Кабельные лотки ESCA изготовлены из высококачественной российской стали с цинковым покрытием для различных климатических исполнений и категорий размещения в соответствие с ГОСТ 15150, что обеспечивает высокую степень надежности и безопасности на объектах на протяжении длительного срока службы изделий.

Лотки листовые ESCA

<h2>Металлические листовые кабельные лотки</h2>
<p>Металлические листовые (прокатные) кабельные лотки – составная часть металлических кабеленесущих систем. Изделие выполнено в виде полого канала, имеющего защитное покрытие.
<p>Металлические лотки используются для прокладки и защиты силовых и слаботочных кабелей напряжением до тысячи вольт. В комплектации с крышкой листовые лотки обеспечивают надежную защиту проводки от воздействия различных факторов.</p>
<p>Прокатные лотки производятся из рулонной холоднокатаной стали, прошедшей оцинковку горячим способом с использованием агрегатов непрерывного цинкования (ГОСТ 14918-80) или методом погружения готовых изделий в расплав цинка (ГОСТ 9.307).</p>
<p>Система листовых кабельных лотков представляет собой комбинацию самих лотков, аксессуаров, которые обеспечивают возможность прокладывать кабель в любых направлениях, а также крышек и соединительных элементов различных размеров и конфигураций.</p>
<p>Как правило, система монтируется за фальшпотолком или фальшполом. Лотки необходимо крепить на высоте от 2 м над уровнем пола или площадки, с которой будет производиться дальнейшее обслуживание. Лотки с помощью специальных креплений подвешиваются к стенам или потолку.</p>
<h3>Сферы применения металлических листовых (прокатных) кабельных лотков</h3>
<p>В зависимости от исполнения (перфорированные или неперфорированные) листовые кабельные лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектов розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью.
Решают следующие задачи:</p>
<ul>
<li>Защита кабеля от воздействия внешних факторов.</li>
<li>Прокладка кабельной системы в различных направлениях и любой сложности.</p>
<li>Обеспечение удобства монтажа кабелей.</li>
<li>Обеспечение эстетичного внешнего вида кабельной проводки. В зависимости от оформления помещения можно использовать окрашенные прокатные лотки IEK®.</li>
<h3>Перфорированные листовые кабельные лотки</h3>
<p>Перфорированные кабельные металлические лотки используются для прокладки силовых и информационных кабелей внутри зданий и сооружений. Обратная подштамповка перфорации облегчает вес, повышает несущую способность металлолотка, защищает изоляцию кабеля. Неперфорированные кабельные металлические лотки используются для прокладки силовых кабелей как внутри, так и снаружи зданий. Выпускаются в соответствии с ТУ 27.33.13-002-83135016-2017 и ТР ТС 004/2011 и ГОСТ Р 52868.</p>
<h3>Преимущества металлических листовых (прокатных) кабельных лотков IEK®</h3>
<ul>
<li>Универсальные телескопические разъемы «папа–мама» позволяют комбинировать различные типы металлолотков.</li>
<li>Трубчатая форма замка не имеет острых кромок, гарантирует безопасность при монтаже и повышает прочность металлолотка.</li>
<li>Обратная подштамповка перфорации облегчает вес, повышает несущую способность металлолотка, защищает изоляцию кабеля.</li>
<li>Широкий ассортимент аксессуаров в комплектации с крышкой позволяют организовать кабельную трассу любой конфигурации.</li>
</ul>

<h2>Кабельные металлические лотки IEK®</h2>
<p>Металлические кабельные лотки IEK® предназначены для монтажа (а в некоторых случаях и для защиты) силовых и информационных кабелей. Система кабельных лотков состоит из металлических лотков различных типов, аксессуаров к ним, а также настенных и потолочных подвесов для прокладки проводки в различных направлениях.</p>
<p>Металлические кабельные лотки IEK® выпускаются на заводе ГК IEK в городе Ясногорске Тульской области. Для изготовления лотков используются современные линии. При необходимости производится окраска порошковой краской из палитры цветов RAL.</p>
<p>Качество сырья проверяется в испытательном центре ГК IEK, контроль выпускаемой продукции проверяет отдел ОТК.
Типы кабельных лотков IEK®:</p>
<ul>
<li><strong>Листовые (прокатные) металлические лотки (перфорированные и неперфорированные)</strong></li>
<li><strong>Лестничные металлические кабельные лотки</strong></li>
<li><strong>Проволочные кабельные лотки</strong></li>
</ul>
<p>Листовые кабельные лотки представляют собой полый металлический канал с защитным покрытием. Используются для прокладки кабелей напряжением не более 1000 В. Комплектуются крышкой, защищающей проводку от воздействия негативных факторов окружающей среды.
Для производства листовых лотков IEK® используется холоднокатаная сталь, прошедшая оцинковку горячим способом по ГОСТ 14918-80 или методом погружения готовых изделий в расплав цинка, ГОСТ 9.307.</p>
<p>Выпускаются двух типов: с перфорацией и неперфорированные. В зависимости от типа применяются внутри или снаружи помещений. Монтируются в помещениях с высокой влажностью, на производственных, административных или социальных объектах.</p>
<p>Лестничные кабельные лотки – это открытый канал для прокладки в одном направлении (вертикальном или горизонтальном) большого количества проводов. Продольные направляющие лестничных лотков обеспечивают жесткость конструкции. Для производства лестничных лотков IEK® используется рулонная холоднокатаная сталь, прошедшая оцинковку горячим способом (ГОСТ 14918-80).</p>
<p>Лестничные металлические кабельные лотки IEK®</a> получили широкое распространение при монтаже кабельных трасс для укладки проводки открытого типа в жилых домах, торговых центрах, на промышленных объектах и т.д.</p>
<p>Проволочные кабельные лотки</a> используются на объектах различных типов для монтажа кабельных трасс с небольшим весом, в том числе слаботочных кабельных систем (СКС). Применяются в случае особых требований к прокладке проводки (например, ограничения по перегреву кабелей или при повышенных требованиях к гигиене).</p>
<p>Кабельные проволочные лотки IEK®</a> производятся из стальной оцинкованной проволоки толщиной 4 мм и 5 мм (усиленные проволочные металлические лотки), выпускаются в 4 габаритах по высоте: 35, 60, 85 и 100 мм. При одновременной прокладке силового и информационного кабелей в одном лотке, чтобы исключить наводки, внутри устанавливаются перегородки для разделения кабелей.</p>
<h3>Конкурентные преимущества металлических лотков IEK®</h3>
<ul>
<li>Все металлические кабельные лотки IEK® соответствуют ТР, ТУ и ГОСТ.</li>
<li>Кабельные лотки IEK® отличаются повышенной прочностью на изгиб и удар.</li>
<li>Цинковое покрытие лотков в толщину составляет не менее 10 мкм, что обеспечивает надежную защиту от коррозии.</li>
<li>Ассортимент металлических кабельных лотков IEK® постоянно расширяется.</li>
</ul>

Запатентованная линейка металлических лестничных лотков LESTA позволяет организовать надежную прокладку кабельной трассы на объектах промышленного, коммерческого и гражданского строительства с высокими требованиями к нагрузке и стойкости к коррозии. Высокие показатели безопасной рабочей нагрузки (БРН) позволяют применять лестничные лотки LESTA на объектах особой важности, а широкий ассортимент аксессуаров позволит разработать и смонтировать кабельную трассу любой сложности.

Лотки лестничные LESTA

<h2>Металлические лестничные кабельные лотки IEK® </h2>
<p>Лестничные металлические лотки IEK® производятся из рулонной холоднокатаной стали, прошедшей оцинковку в агрегатах непрерывного цинкования в соответствии с ГОСТ 14918-80.</p>
<p>Лестничные лотки широко применяются при монтаже кабельных трасс для прокладки открытой проводки, кабельных линий в жилых домах, офисных центрах, торговых комплексах и промышленных объектах различных типов.</p>
<p>Лестничные лотки IEK® отличает малый вес, простота монтажа и высокая надежность в эксплуатации. Долговечность конструкции обеспечивается за счет качественного сырья, строгого соблюдения стандартов и тщательного контроля на всех этапах производства.</p>
<p>Для монтажа металлических лестничных лотков IEK® используются различные аксессуары: фиксаторы, соединители и другие крепежные элементы IEK®. С целью повышения надежности конструкции рекомендуется использовать соединители и другие аксессуары для лестничных лотков только торговой марки IEK.</p>
<p>Испытания металлических кабеленесущих систем IEK® проводятся в собственном испытательном центре ГК IEK, поэтому производитель несет гарантийные обязательства за свою продукцию. В случае применения неоригинальных аксессуаров ГК IEK не может гарантировать работоспособность системы с заявленными характеристиками.</p>
<h3>Сфера применения и преимущества лестничных кабельных лотков IEK®</h3>
<p>Кабельные лотки лестничного типа широко применяются для укладки открытого типа изолированных кабелей на промышленных и гражданских объектах. Применение лотков дает возможность увеличить расстояние между опорами. Перфорированные перемычки, связывающие лонжероны лотка, обеспечивают удобство монтажа кабельной трассы.</p>
<h3>Достоинства кабельных лестничных лотков:</h3>
<ul>
<li>Высокая несущая способность обеспечивает возможность укладки тяжелых кабельных линий.</li>
<li>Прокладка кабельных линий открытого типа дает возможность проводить сервисное обслуживание электрических систем, а в случае необходимости – оперативную модернизацию.</li>
<li>Характеризуются высокой огнестойкостью. В условиях пожара сохраняют все заявленные характеристики.</li>
</ul>
<h3>Преимущества лестничных лотков IEK®</h3>
<ul>
<li>Телескопический разъем типа «папа–мама» позволяет комбинировать различные типы металлолотков и производить монтаж кабельной трассы как встык, так и внахлест.</li>
<li>Замок имеет трубчатую форму. Это гарантирует безопасность при монтаже и в разы повышает нагрузочные характеристики кабельного лестничного лотка.</li>
<li>Широкий ассортимент размеров лотков и аксессуаров к ним дает возможность проектировать кабельную трассу любой степени сложности, комбинируя лотки различных типов.</li>
</ul>

Система проволочных лотков и аксессуаров NESTA предназначена для прокладки силовых и информационных кабелей внутри зданий и сооружений, а также на открытом воздухе при применении специальных покрытий. Чаще всего проволочные лотки используются под фальшпотолками и фальшполами. Отличительной особенностью прокладки кабеля при помощи проволочных лотков является удобство монтажа с использованием минимального количества аксессуаров, безопасность (отсутствие острых кромок), а также отличная вентиляция проложенной кабельной трассы, что уменьшает вероятность ее перегрева.

Лотки проволочные NESTA

<h2>Проволочные лотки</h2>
<p>Проволочные лотки применяются для прокладки силовых и информационных кабелей внутри объектов различного назначения, чаще всего размещаются под фальшпотолками. Главное технологическое достоинство проволочных лотков – относительно простой и комфортный монтаж.</p>
<h3>Общая характеристика</h3>
<p>Кабельные проволочные лотки IEK® производятся из стальной оцинкованной проволоки и нержавеющей проволоки AISI 304. Если конструкция проводки требует одновременной укладки силового и информационного кабелей, то для их разделения внутри лотка устанавливается перегородка.</p>
<p>Проволочные лотки IEK® имеют толщину проволоки 4 мм, выпускаются в четырех габаритах по высоте: 35, 60, 85 и 100 мм.</p>
<p>Усиленные кабельные лотки IEK®, способные выдерживать большие нагрузки, имеют толщину проволоки 5 мм. Как правило, используются для укладки кабелей крупного сечения.</p>
<h3>Достоинства проволочных металлических лотков IEK®</h3>
<ul>
<li>Сборка конструкции требует минимум времени и инструментов (кусачки и гаечный ключ). Проволочные лотки монтируются быстро и относительно легко.</li>
<li>Гибкость конфигурации. При необходимости можно смонтировать любое разветвление, поворот и т.д. без применения дополнительных аксессуаров. Можно создавать многоуровневые системы.</li>
<li>Жесткость и прочность при малом весе.</li>
<li>Обеспечивают хорошую естественную вентиляцию кабельной трассе, благодаря чему исключается перегрев проводки.</li>
<li>Есть доступ к любому участку проложенных кабелей.</li>
</ul>
<p>Кабельные лотки IEK® крепятся с помощью винтовых соединительных комплектов MS20 и MDS20, а также безвинтовым способом. Для этого используются специальные безвинтовые соединители. Процесс монтажа занимает значительно меньше времени, чем при креплении соединительными комплектами. Экономия времени, затраченного на монтаж, составляет порядка 60%. При этом снижаются затраты и повышается надежность крепления.</p>
<p>Проволочные металлические лотки IEK® могут использоваться в качестве заземляющей шины. Таким образом, нет необходимости укладывать дополнительный кабель.</p>
Сфера применения проволочных лотков
<p>Металлические кабельные проволочные лотки IEK® используются на промышленных и гражданских объектах для монтажа кабельных систем небольшого веса.</p>
<p>Проволочные лотки IEK® также используют в случаях, когда есть особые требования к прокладке проводки. Например, если имеются жесткие ограничения относительно перегрева кабелей или в помещении действуют повышенные требования к гигиене, исключающие скопление пыли в лотках.</p>
<h3>Конкурентные преимущества металлических проволочных лотков IEK®</h3>
<ul>
<li>Толщина цинкового покрытия составляет не менее 10 мкм, что обеспечивает повышенную прочность и защиту от коррозии.</li>
<li>Сетчатые металлические лотки обеспечивают лучшую вентиляцию кабеля.</li>
<li>Открытая конструкция лотков IEK® обеспечивает возможность крепить кабель к основанию трассы при помощи хомутов.</li>
<li>Для выполнения поворотов и разветвлений трассы не нужны дополнительные аксессуары.</li>
</ul>

Аксессуары для листового лотка ESCA, лестничного лотка LESTA и проволочного лотка NESTA – это комплексное решение при создании сложных трасс для промышленных объектов, жилищного и коммерческого строительства.

Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности, с различными поворотами и ответвлениями.

Плавность геометрии технологичных линеек радиусных аксессуаров для листового лотка серии ESCA и фасонных секций для лестничного лотка LESTA обеспечивают безопасную прокладку кабеля при поворотах трассы, исключая его повреждение.

Аксессуары для лотков металлических

<h2>Аксессуары для металлических кабельных лотков</h2>
<p>Аксессуары для металлических кабельных лотков упрощают монтаж кабельных трасс любой сложности. Аксессуары для кабельных лотков широко представлены в ассортименте ГК IEK.</p>
<p>Типы аксессуаров для металлических лотков IEK®</p>
<ul>
<li><strong><a href="/products/catalog/sistemy_dlya_prokladki_kabelya/lotki_metallicheskie_i_aksessuary/lotki_provolochnye/">Заглушки</a>.</strong> Производятся из оцинкованной стали. Предназначены для закрытия просветов в неиспользуемых конечных сегментах кабельной трассы. Обеспечивают защиту от пыли и влаги проводки, находящейся в канале вблизи от концевого сегмента системы. Заглушки предпочтительнее использовать не в окончательной конфигурации кабельной трассы, а с расчетом на дальнейшую её модернизацию.</li>
<li><strong><a href="/products/catalog/sistemy_dlya_prokladki_kabelya/lotki_metallicheskie_i_aksessuary/lotki_provolochnye/">Крестовины.</strong> Производятся из оцинкованной стали по методу Сендзимира (толщина слоя цинка составляет от 12 до 18 мкм), а также из горячеоцинкованной стали методом погружения HDZ (толщина цинка 55–85мм). Комплектуются крышками. Используются для монтажа Х-образных ответвлений кабельной трассы. При монтаже крестовина крепится к лотку с помощью комплекта КС М6х10.</li>
<li><strong>Повороты.</strong> Производятся из оцинкованной стали. Комплектуются крышками. Выпускаются двух типов: с углом 45 и 90 градусов. При монтаже поворот крепится к кабельному лотку с помощью комплекта КС М6х10.</li>
<li><strong>Пластины шарнирного соединения.</strong> Производятся из оцинкованной стали. Используются для перехода прямых участков кабельной трассы по вертикали. При монтаже пластины крепятся к лоткам и аксессуарам с помощью комплекта КС М6х10.</li>
<li><strong>Пластины соединительные.</strong> Производятся из оцинкованной стали. Используются для соединения металлических лотков и аксессуаров между собой. При монтаже соединительные пластины крепятся к лоткам и аксессуарам с помощью комплекта КС М6х10.</li>
<li><strong>Разветвители.</strong> Производятся из оцинкованной стали. Комплектуются крышками. Используются для монтажа Т-образных ответвлений кабельной трассы. При монтаже разветвитель крепится к лотку с помощью комплекта КС М6х10.</li>
<li><strong><a href="/products/catalog/sistemy_dlya_prokladki_kabelya/lotki_metallicheskie_i_aksessuary/lotki_provolochnye/">Переходники.</strong> Производятся из оцинкованной стали. Используются для простого перехода по ширине трассы металлических кабельных лотков. Бывают двух типов: по ширине и по высоте. Поставляются в несогнутом виде, сгибание осуществляется непосредственно перед монтажом.</li>
<li><strong><a href="/products/catalog/sistemy_dlya_prokladki_kabelya/lotki_metallicheskie_i_aksessuary/lotki_provolochnye/">Крышки.</strong> Производятся из оцинкованной стали. Подходят для всех типов металлических лотков: прокатных, лестничных и проволочных. Служат для защиты кабеля от негативного воздействия окружающей среды и механических повреждений. Для крепления крышки к кабельному лотку не требуются дополнительные фиксаторы, достаточно простого защелкивания. </li>
<li><strong><a href="/products/catalog/sistemy_dlya_prokladki_kabelya/lotki_metallicheskie_i_aksessuary/lotki_provolochnye/">Разделительные перегородки.</strong> Используются для исключения наводок при укладывании проводки разного типа (информационной и силовой) в один лоток. Перегородки крепятся к лоткам с помощью комплекта КС М6х10.</li>
<p>С целью повышения удобства монтажа кабельных трасс ГК IEK постоянно работает над расширением ассортимента аксессуаров для металлических лотков. Недавно ассортимент пополнился следующими товарными позициями:</p>
<ul>
<li>уголок крепежный;</li>
<li>скоба подвеса нижняя;</li>
<li>скоба подвеса верхняя;</li>
<li>пластина монтажная вертикальная;</li>
<li>прижим лестничный;</li>
<li>стойка настенная.</li>
</ul>

Система монтажных изделий IEK предназначена для организации опорных конструкций металлических кабельных лотков всех типов. Широкий ассортимент монтажных элементов и аксессуаров к ним позволяет организовать прокладку кабельной трассы с креплением ко всем типам поверхностей.
Также допускается применение системы монтажных изделий IEK® для прокладки кабельных трасс и инженерных коммуникаций без использования систем металлических лотков с применением только лишь профилей, консолей и других монтажных элементов.
В системе представлены изделия, рассчитанные на различные нагрузки, что позволяет подобрать оптимальное решение для любых условий эксплуатации.

Изделия монтажные для лотков металлических

Метизы предназначены для сборки кабеленесущих систем и электрооборудования, а также для крепления их к несущим конструкциям (стены и перекрытия из кирпича, бетона, ячеистого бетона, натурального и искусственного камня; металлические балки и колонны; основания из листового металла). Представлены следующими типами крепежа: анкеры; болты и винты; гайки; шайбы; монтажные элементы; такелаж (тросы, цепи и комплектующие к ним); шпильки; комплекты крепления.

Метизы

Универсальная монтажная STRUT-система предназначена для монтажа опорных несущих конструкций кабельных трасс со средними и высокими нагрузками, а также для монтажа инженерных систем. Она состоит из STRUT-профилей различной толщины и размеров, потолочных подвесов, консолей и аксессуаров. Большой ассортимент аксессуаров STRUT-системы позволяет смонтировать опорные конструкции любой конфигурации и сложности.
Также на основе элементов STRUT-системы возможна сборка нестандартных и нетиповых конструкций с использованием стандартных метизов и минимального количества инструмента.

Универсальная монтажная STRUT-система

Лотки металлические и аксессуары

Электромонтажные коробки предназначены для прокладки электропроводки как скрытого, так и открытого типа, а также механической защиты мест соединения кабелей.
В ассортименте представлены распределительные, распаячные и установочные (подрозетники) коробки.

Коробки монтажные

SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ

Анкерно-поддерживающая арматура предназначена для крепления проводов СИП к опорам. Анкерная арматура обеспечивает несущее крепление жил СИП к кронштейнам на анкерных и концевых опорах и воспринимает нагрузки от натяжения проводов.
Поддерживающая арматура обеспечивает крепление жил СИП к кронштейнам на промежуточных опорах и воспринимает весовые и ветровые нагрузки на провод.

Анкерно-поддерживающая арматура

Вспомогательная арматура — это вспомогательные элементы, применяемые монтаже СИП.
К таким элементам относятся:
Монтажная лента, скрепы и бугели для крепления кронштейнов и крюков на опорах;
Стяжные хомуты для предотвращения раскручивания пучка провода СИП;
Кронштейны и крюки для крепления анкерной и поддерживающей арматуры;
Фасадные крепления для фиксации проводов СИП на стенах зданий и вооружений;
Дистанционные фиксаторы для крепления спусков СИП на опорах ВЛИ;
Герметизирующие ленты для восстановления герметичности изоляции СИП.

Вспомогательная арматура

Ответвительная арматура предназначена для создания электрического контакта при выполнении ответвлений изолированными проводами от магистральных изолированных или неизолированных проводов.

Ответвительная арматура

Соединительная арматура обеспечивает электрическое и механическое соединение двух отрезков изолированного провода в пролетах или шлейфах опор ВЛ, а также используется для подключения проводов СИП к шинам электрооборудования.

Соединительная арматура

Для защиты ВЛИ (воздушной линии изолированной) от грозовых и импульсных перенапряжений используются ограничители перенапряжений ОПН.
При выполнении работ на ВЛИ необходимо выполнять установку переносных защитных заземлений (ПЗЗ). Для этих целей на воздушной линии должны быть установлены специальные адаптеры для наложения ПЗЗ.
Для ограничения потребляемой мощности абонента необходимо использовать предохранители вместе с корпусами предохранительных вставок.

Устройства и приспособления для защиты и заземления ВЛИ

Инструмент предназначен для выполнения работ по монтажу СИП.

Инструмент для монтажа СИП

Оборудование и линейная арматура для СИП до 1кВ

Муфты кабельные концевые и соединительные для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей на напряжение до 1кВ постоянного и переменного тока, а также соединения их строительных длин.
Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.
По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты кабельные до 1кВ

Муфты кабельные концевые и соединительные для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью силовых кабелей на напряжение до 10кВ постоянного и переменного тока, а также соединения их строительных длин.
Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.
По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты кабельные до 10кВ

Термоусаживаемые трубки и аксессуары предназначены для герметизации и изоляции гильз и наконечников, мест соединений и в качестве кожуха. Активно используются при сборке кабельных муфт, устойчивы к ультрафиолетовому излучению и любым погодным условиям.
Подходят для широкого диапазона размеров кабеля.

Материалы термоусаживаемые высоковольтные

Муфты кабельные и материалы термоусаживаемые высоковольтные

Держатели

Проводники

Соединители

Молниеприемники

Заземление

Аксессуары к устройствам молниезащиты и заземления

Конфигуратор подбора/расчета молниезащиты и заземления

Молниезащита – это комплекс технических мероприятий, включающих этапы проектирования, монтажа и обслуживания, направленных на защиту объекта как от прямого попадания молний, так и от сопутствующих неблагоприятных электрических явлений.
Система молниезащиты и заземления IEK обеспечивают комплексную защиту объекта от разрушительного воздействия разрядов молнии.

Пассивная молниезащита и заземление

Молниезащита и заземление

Магистральный шинопровод применяется в системах передачи электроэнергии большой мощности с номинальным током от 630 до 6300А с возможностью подключения потребителей на протяжении трассы или распределения нагрузки. Конструктивно выполнен в виде системы шин, собранных в жестком корпусе.

Шинопровод магистральный LINEBAR

Шинопровод

Огнезащита кабельных линий – это комплекс мероприятий по предотвращению повреждения электрических линий, возникающих под действием огня.

Огнезащита кабельных линий

Огнезащита и взрывозащита

Системы для прокладки кабеля

Семейство

Серия

Полоса из горячеоцинкованной стали товарного знака IEK используется в качестве проводника в заземления для организации главной заземляющей шины, для выполнения мер уравнивания потенциалов, для выполнения контура заземления здания и соединения вертикальных электродов заземления.

Материал	Сталь оцинкованная
Защитное покрытие поверхности	Горячее цинковое покрытие
Ширина, мм	50
Толщина, мм	5
Длина, м	25

Материал	Сталь оцинкованная
Защитное покрытие поверхности	Горячее цинковое покрытие
Ширина, мм	50
Толщина, мм	5
Длина, м	25
Климатическое исполнение	УХЛ1
Температура эксплуатации, °C	-60…40
Вес, кг	48

	Индивидуальная	Транспортная
Количество	1	1
Единицы измерения	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	СТРЕТЧ-ПЛЁНКА
Материал упаковки	НЕ УКАЗАН	ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE)
Штрихкод	4610084109160	4610084109160
Вес брутто, кг	48	48
Вес нетто, кг	48	48
Объем, м^3	0.01922	0.01922
Длина, см	62	62
Высота, см	5	5
Ширина, см	62	62
Способ нанесения информации	На стикер	На стикер

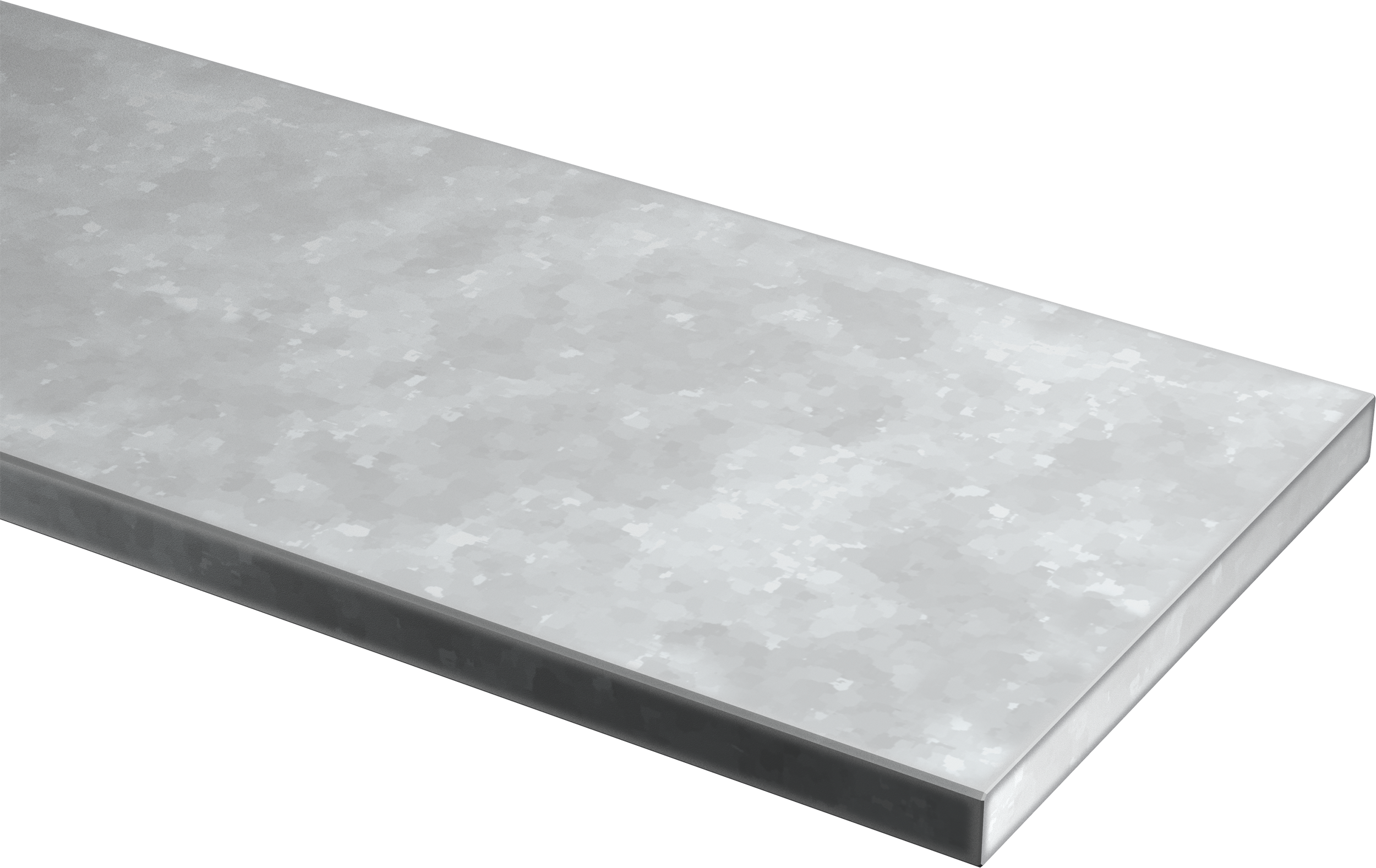

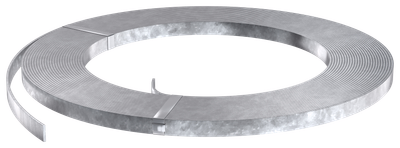

Полоса 50х5мм (25м) оцинкованная сталь IEK

Основные характеристики

Описание

Срок службы:

Гарантия:

Преимущества

Технические характеристики

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Логистические параметры
