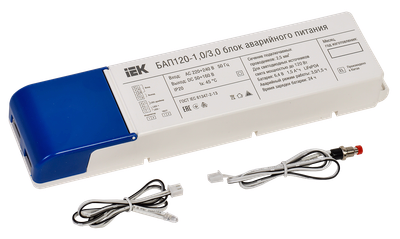

Блок аварийного питания БАП120 совмещенный на 1 и 3 часа для LED IEK
- Видео
Основные характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 5 |
| Схема подключения | Постоян./непостоян. режим |
| Выходное напряжение, В | 50...160 |
| Тип аккумулятора | Аккумулятор LiFePO4 (литий-железо-фосфатный) |
Описание
Блок аварийного питания (БАП) предназначен для обеспечения бесперебойного освещения помещений светодиодными светильниками в случае непредвиденного отключения сети 230В или при снижении порогового значения. Встраивается в схему питания светильника. Обязательным условием является наличие доступа к драйверу, а также входное напряжение светодиодного модуля должно находиться в рабочем диапазоне выходных напряжений БАП 50-160В.
Срок службы:
50000 часов
Гарантия:
4 года
Преимущества

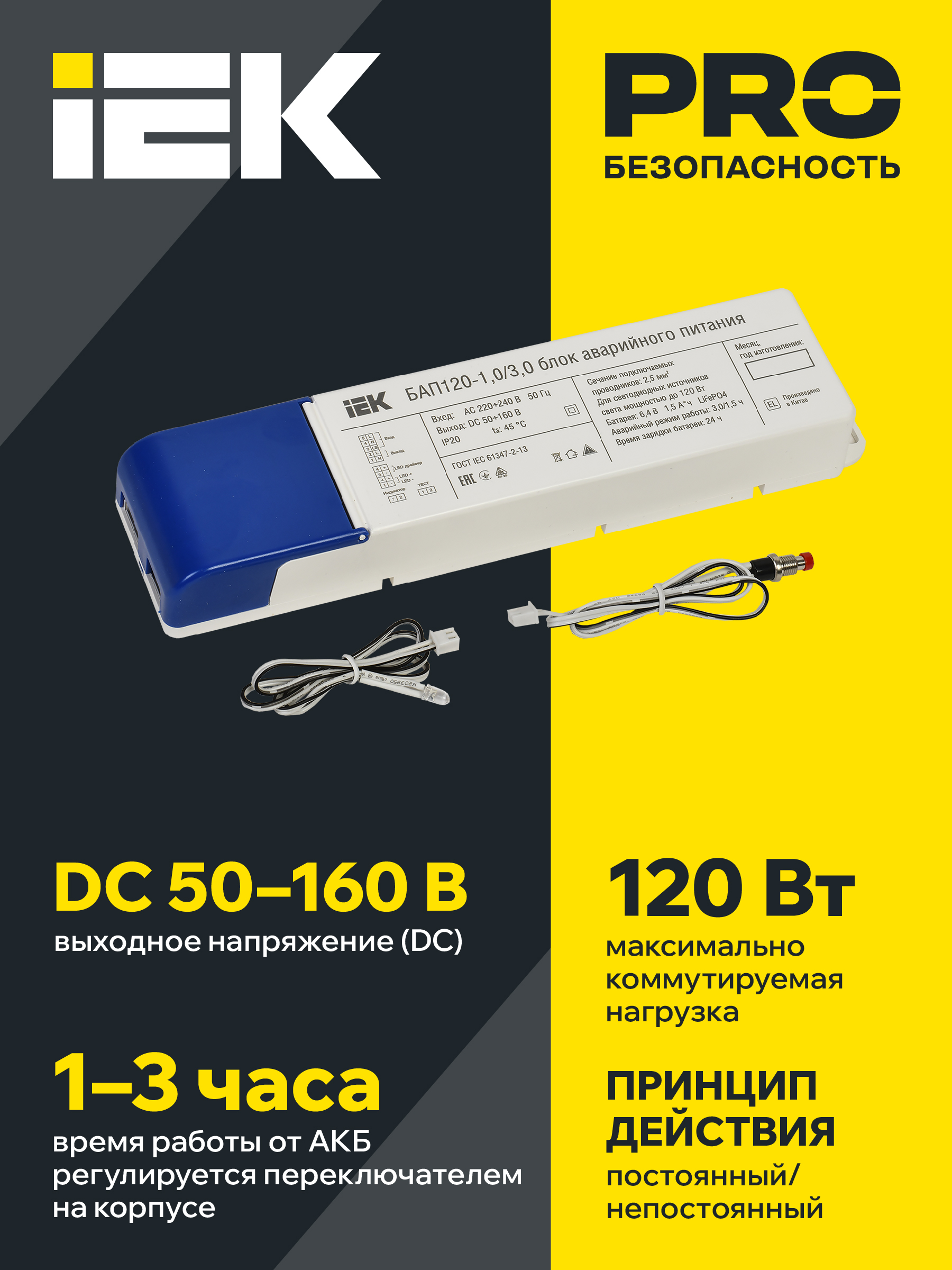

- Время работы от АКБ регулируется с помощью переключателя на корпусе блока.

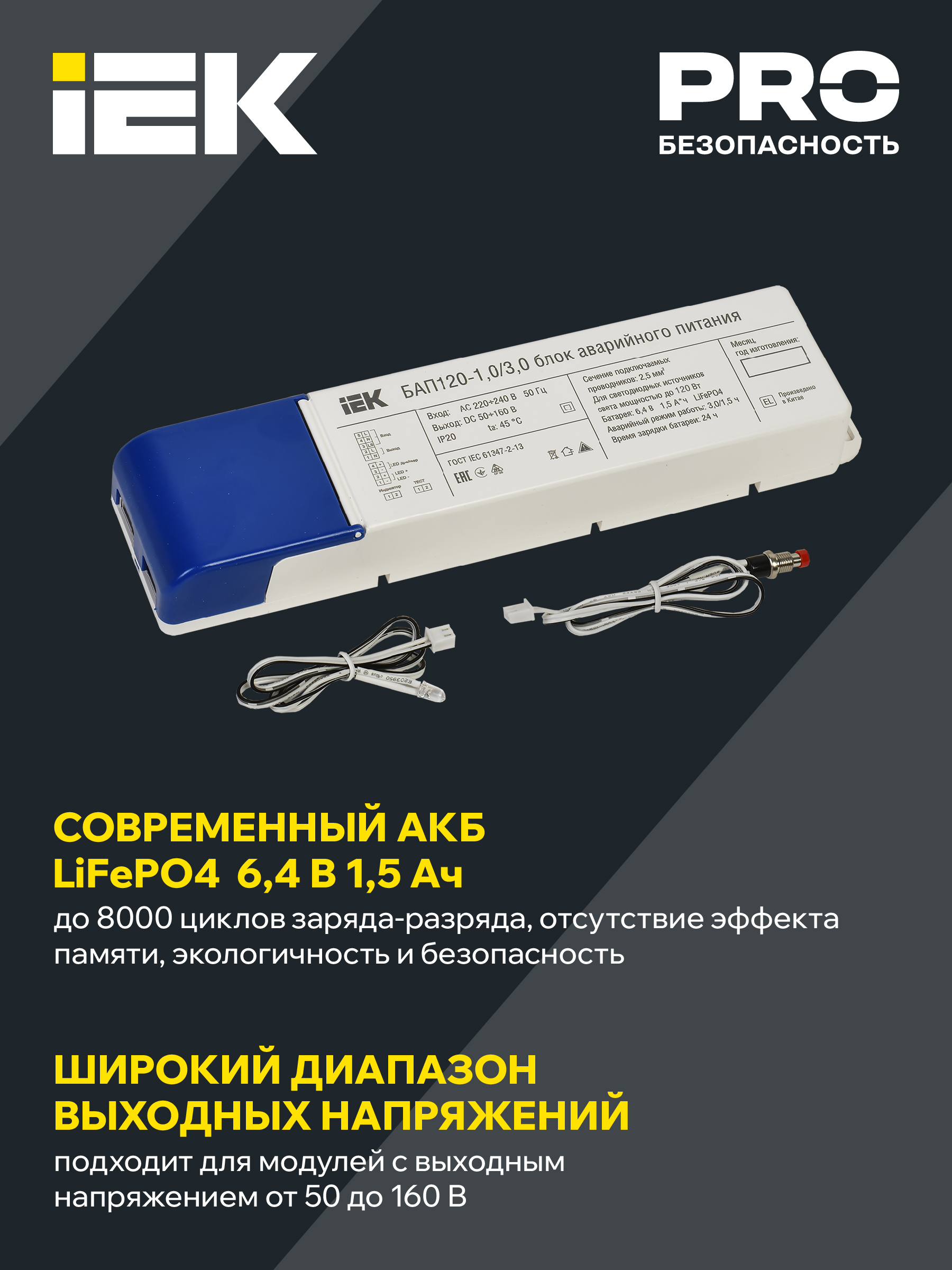

- Встроенный надежный современный тип аккумулятора LiFePO4.
- Компактный размер и встроенный аккумулятор позволяет встроить внутрь светильника или использовать БАП без дополнительных боксов, прикрепив к потолку/стене рядом со светильником.
Технические характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 5 |
| Схема подключения | Постоян./непостоян. режим |
| Выходное напряжение, В | 50...160 |
| Тип аккумулятора | Аккумулятор LiFePO4 (литий-железо-фосфатный) |
| Время работы в аварийном режиме, ч | 1,5...3 |
| Время переключения в аварийн режим, с | 0,3 |
| Степень защиты - IP | IP20 |
| Емкость аккумуляторной батареи, А ч | 1.5 |
| Номин напряжение, В | 230 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Диапазон рабочих температур, °C | 0...45 |

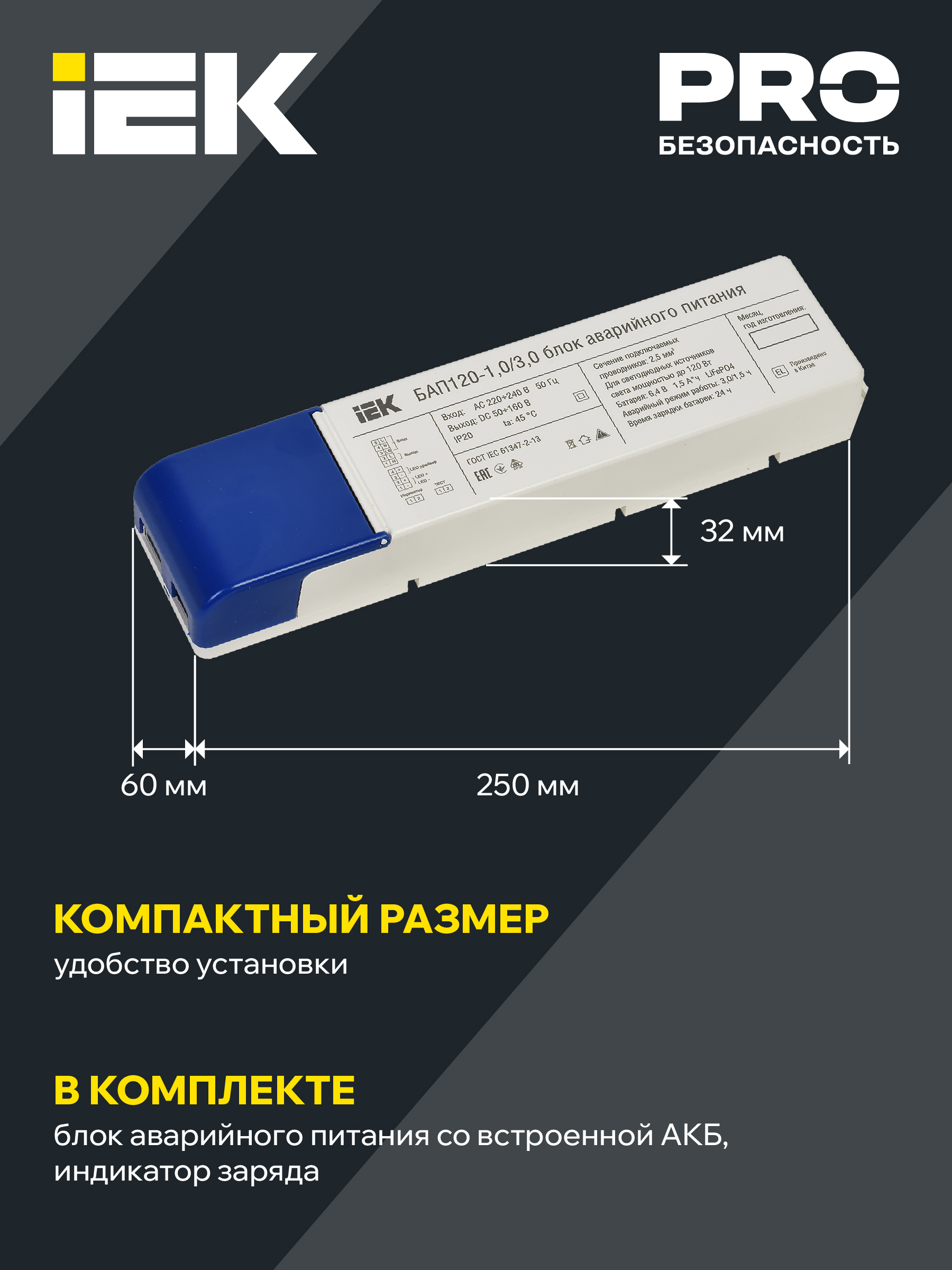

| Габаритные размеры блока ДхШхВ, мм | 250х60х32 |
| Мощность подключ светодиодного модуля, Вт | 120 |
| Класс защиты | II |
| Номин напряжение аккумуляторной батареи, В | 6,4 |
| Макс время заряда батареи, ч | 24.0 |
| Климатическое исполнение | УХЛ4 |
| Сечение проводника, мм² | 2,5 |
| Номинальное время работы, ч | 3 |
Документация
Сертификаты
Сертификат ТР ЕАЭС (PDF, 0.666 MB)
Декларация ТР ЕАЭС (PDF, 0.529 MB)
Декларация ТР ЕАЭС 037 (PDF, 2.083 MB)
Декларация ТР ЕАЭС 037 (PDF, 0.529 MB)
Сертификат ТР ТС (PDF, 1.125 MB)
Сертификат ТР ТС (PDF, 1.124 MB)
Декларация ТР ЕАЭС (PDF, 0.415 MB)
Декларация ТР ЕАЭС (PDF, 0.516 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Сертификат ТР ТС (PDF, 1.112 MB)
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Информационные материалы
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 25 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056804461 | 4606056804478 |
| Вес брутто, кг | 0.308 | 7.7 |
| Вес нетто, кг | 0.28 | 7 |
| Объем, м^3 | 0.000789 | 0.019731 |
| Длина, см | 25 | 35 |
| Высота, см | 3.2 | 20.5 |
| Ширина, см | 6 | 27.5 |
| Способ нанесения информации | На коробку | На стикер |
