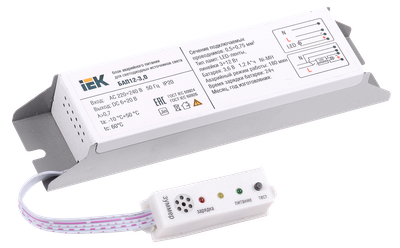

Блок аварийного питания БАП12-3,0 для LED IEK
- Видео
Основные характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 12 |
| Схема подключения | Постоян./непостоян. режим |
| Питаемое устройство | LED модуль |

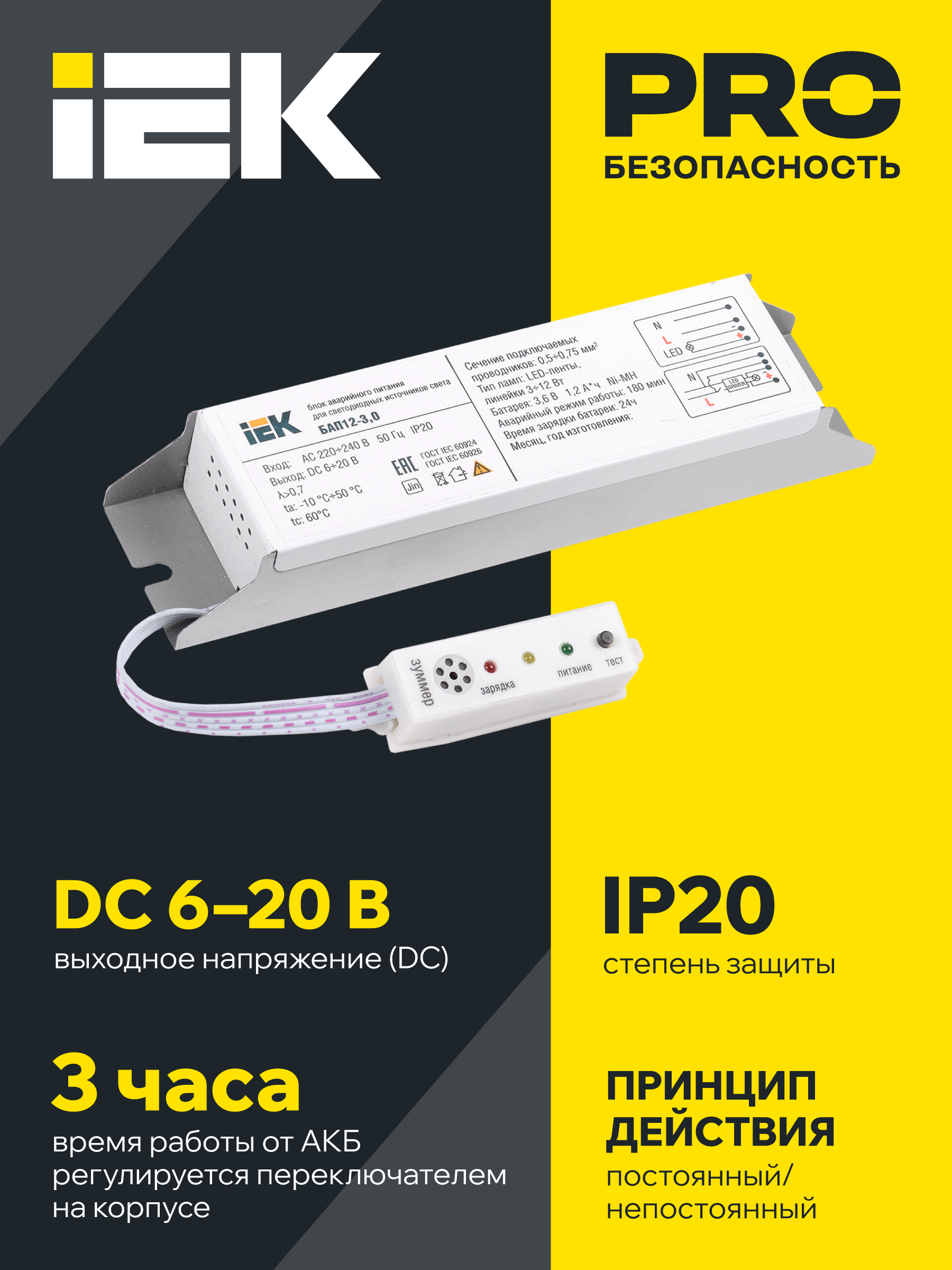

| Выходное напряжение, В | 6...20 |
Описание
Блок аварийного питания (БАП) обеспечивает бесперебойную работу светодиодных светильников в случае непредвиденного отключения сети 230В или при снижении напряжения ниже порогового уровня. Блок включает 1 подключенную светодиодную линейку. БАП12-3 IEK встраивается в светильник или в выносной бокс и обеспечивает работу в аварийном режиме светодиодных ламп, светодиодных модулей (СИД) и светодиодных лент напряжением питания 6-20 В и максимальной мощностью от 3 Вт до 12 Вт. В дополнение к БАП 12 предлагается светодиодная линейка LED-18SMD2835 IEK, рассчитанная специально на работу с данным блоком. Использование БАП 12 со светодиодной линейкой LED-18SMD2835 позволит организовать аварийное освещение светильников любых типов (с ЛЛ, LED).
Срок службы:
10 лет
Гарантия:
2 года
Преимущества

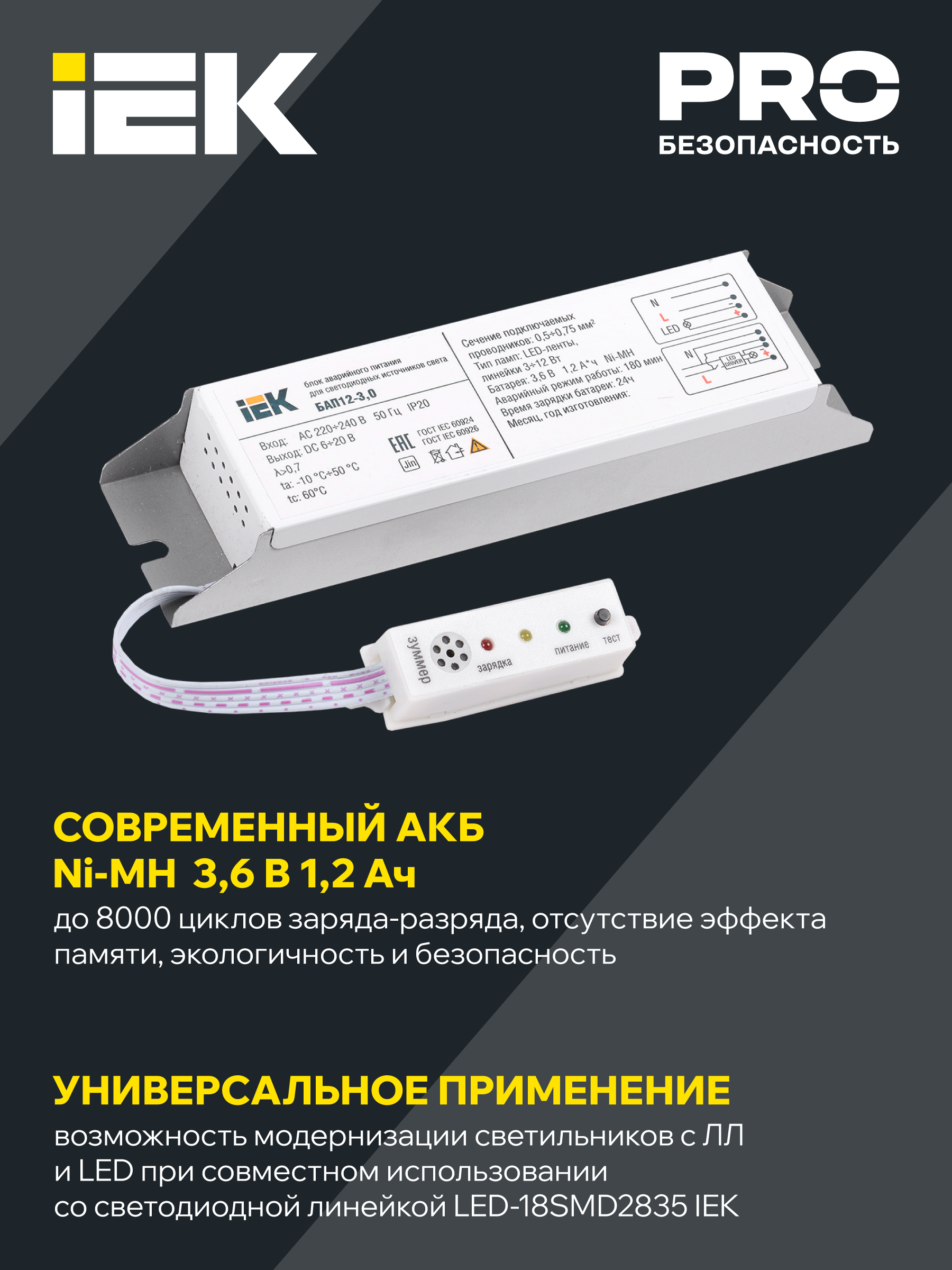

- Универсальность применения: возможность модернизации светильников с ЛЛ и LED при совместном использовании БАП12-3 со светодиодной линейкой LED-18SMD2835 IEK.
- Улучшенная теплопроводность металлического корпуса конвертера: устойчивая защита от внешних воздействий: влаги, конденсата, пыли и механических повреждений.
- Визуальный контроль работы светильника и состояния батареи: наличие блока индикации "сеть", "ошибка", "заряд".
- Встроенная защита от глубокого разряда.
- Соответствует требованиям ГОСТ Р МЭК 60598-2-22 для аварийного освещения.
Технические характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 12 |
| Схема подключения | Постоян./непостоян. режим |
| Питаемое устройство | LED модуль |
| Выходное напряжение, В | 6...20 |
| Тип аккумулятора | Аккумулятор NiMH (никель-металл-гидридный) |
| Номин время работы , ч | 2.0 |
| Время работы в аварийном режиме, ч | 3,0 |
| Время переключения в аварийн режим, с | ≤ 0,25 |
| Степень защиты - IP | IP20 |
| Емкость аккумуляторной батареи, А ч | 1.2 |
| Номин напряжение, В | 230 |
| Сечение проводника, мм² | 0,5...0,75 |
| Номин напряжение аккумуляторной батареи, В | 3,6 |
| Номинальное время работы, ч | 2 |
| Класс защиты | I |

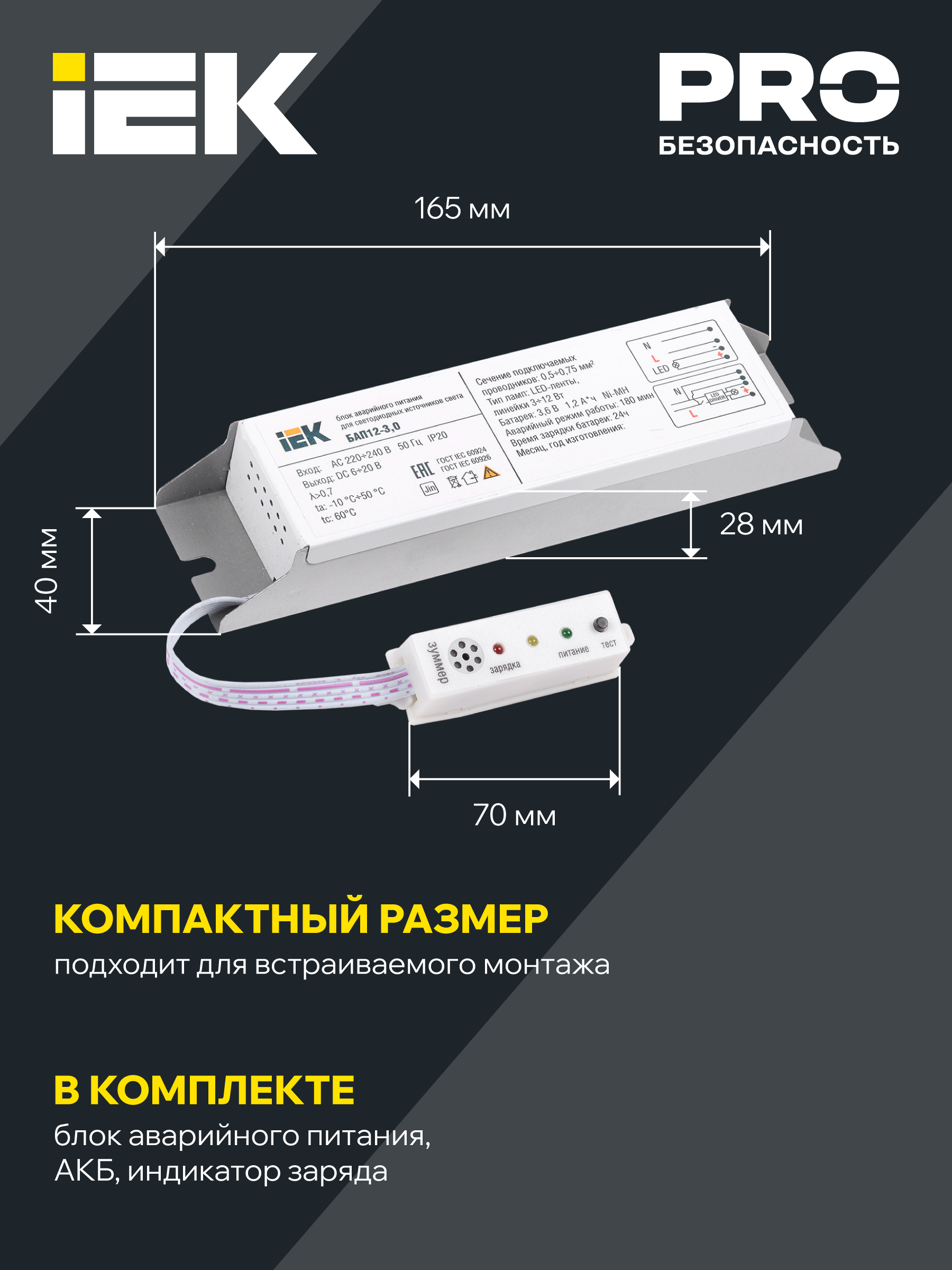

| Габаритные размеры блока ДхШхВ, мм | 158х40х28 |
| Макс время заряда батареи, ч | 24.0 |
| Тип пускорег аппарата-ПРА-трансформатора | ЭПРА |
| Диапазон рабочих температур, °C | -10...50 |
| Климатическое исполнение | УХЛ4 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Температура на корпусе, °C | ≤ 60 |
| Мощность подключ светодиодного модуля, Вт | 3...12 |
| Частота | EV008013 |
Документация
Сертификаты
Сертификат ТР ТС (PDF, 1.13 MB)
Декларация ТР ЕАЭС (PDF, 934.45 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ЕАЭС (PDF, 1.05 MB)
Декларация ТР ЕАЭС (PDF, 425.23 KB)
Декларация ТР ЕАЭС (PDF, 528.12 KB)
Сертификат ТР ТС (PDF, 1.12 MB)
Сертификат добровольный ПБ (PDF, 3.22 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ЕАЭС 037 (PDF, 2.08 MB)
Паспорта и РЭ

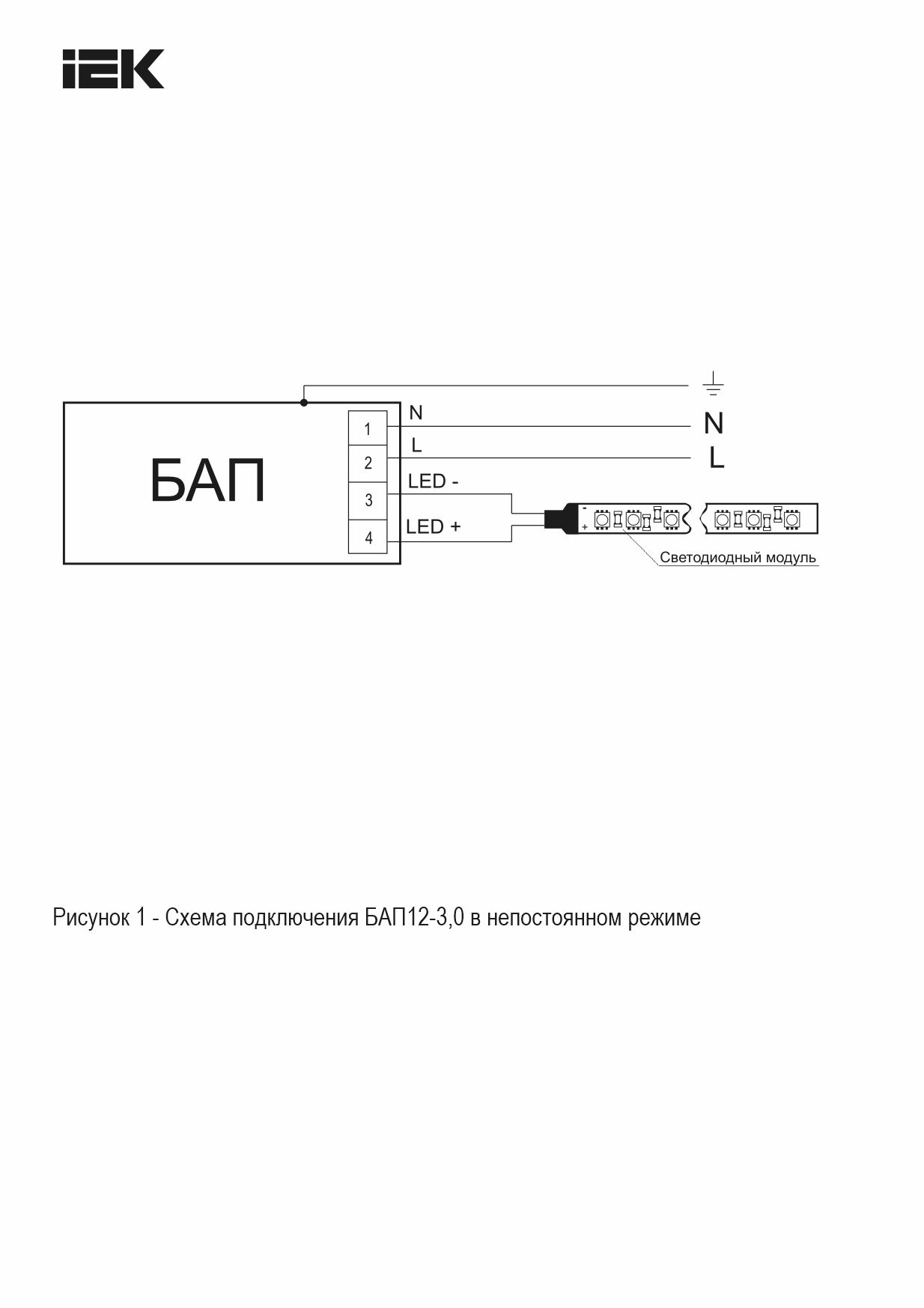

Схемы подключения
Планограммы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 50 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН ЛАМИНИРОВАННЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056429688 | 4606056430158 |
| Вес брутто, кг | 0.236 | 11.8 |
| Вес нетто, кг | 0.215 | 10.75 |
| Объем, м^3 | 0.000548 | 0.02738 |
| Длина, см | 18 | 37 |
| Высота, см | 6.8 | 20 |
| Ширина, см | 3.5 | 37 |
| Способ нанесения информации | На коробку | На стикер |
