Блок аварийного питания БАП200-3,0 для LED IEK
- Видео
Артикул:
Основные характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 200 |
| Схема подключения | Постоянного действия |
| Питаемое устройство | LED модуль |
| Выходное напряжение, В | 0...120 |
Описание

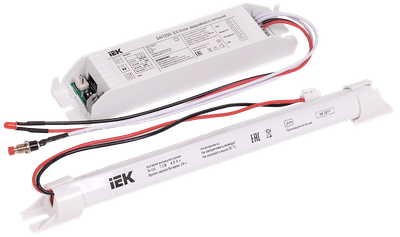

Блок аварийного питания (БАП) предназначен для обеспечения бесперебойного освещения помещений светодиодными светильниками в случае непредвиденного отключения сети 230В. БАП200 позволяет питать постоянным напряжением от 0 до 120В (регулируется DIP-переключателем) светодиодные модули различных конфигураций. Обязательным условием является наличие доступа к драйверу. Блок аварийного питания IEK состоит из электронного пускорегулирующего аппарата (конвертера), герметичной никель-кадмиевой аккумуляторной батареи, светодиодного индикатора наличия сети и подзарядки аккумулятора с кнопкой "ТЕСТ".
Срок службы:
10 лет
Гарантия:
2 года

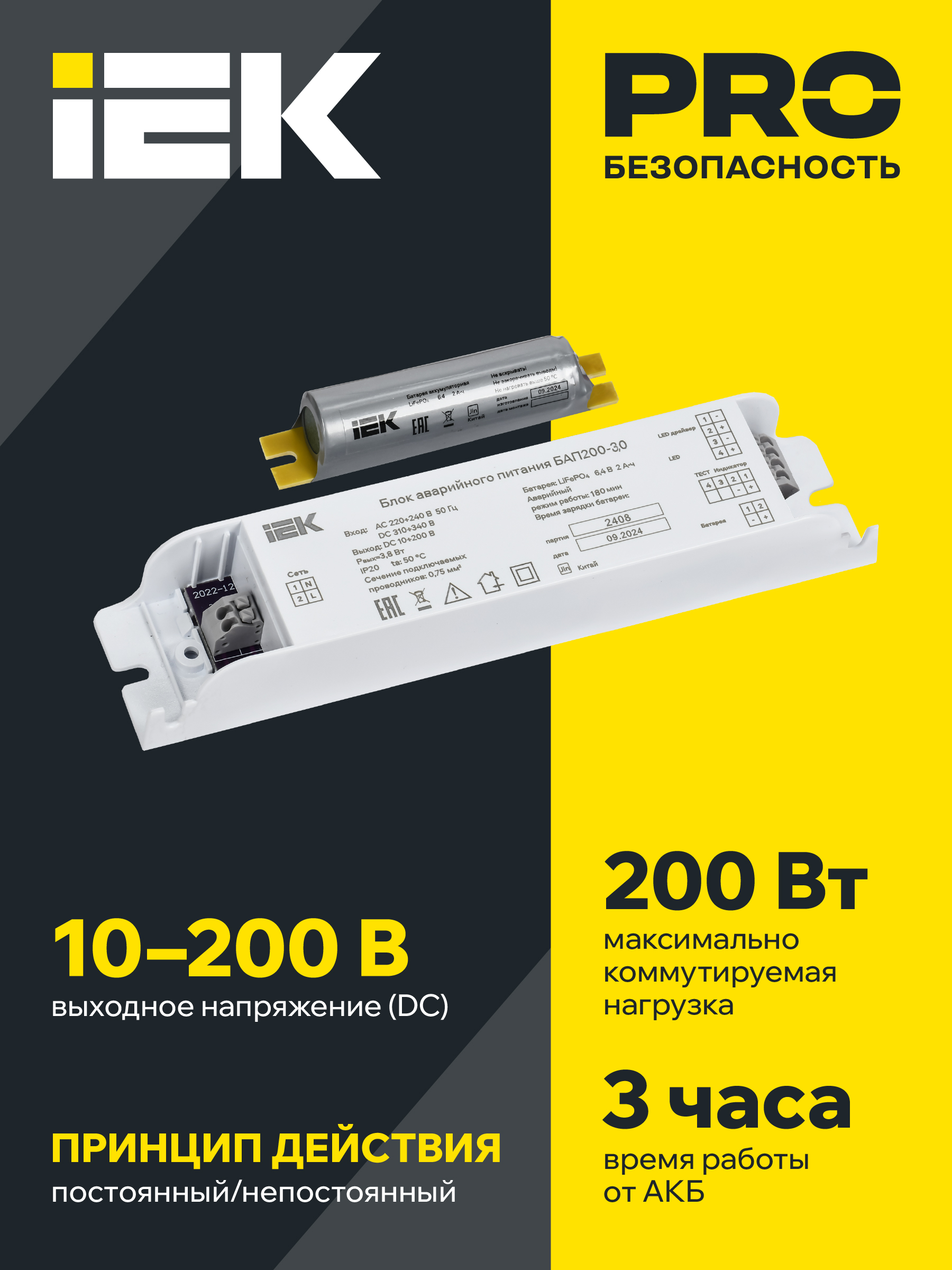

Преимущества
- Блоки БАП 200 имеют возможность питания светодиодных модулей различных конфигураций, от дискретных светодиодов до светодиодных линеек и плат, питаемых как постоянным током, так и постоянным напряжением. Это дает возможность преобразовать светильники типа «Armstrong», downlights, spotlight, а также промышленные светильники различного назначения мощностью до 200 Вт в светильники аварийного освещения в соответствии с актуальными требованиями нормативных документов (ГОСТ IEC 60598-2-22, СНИП и тд).
- Блоки БАП 200 являются самостоятельным продуктом, так как подходят к светодиодным светильникам не зависимо от бренда.
- Блоки могут встраиваться внутрь светильника, устанавливаться на светильник или располагаться рядом с ним (например: за подвесным потолком).
- Тип аккумулятора - Ni-CD.
- Работа в аварийном режиме - 3 ч.
- Имеет кнопку "Тест" и индикатор.
Технические характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 200 |
| Схема подключения | Постоянного действия |
| Питаемое устройство | LED модуль |
| Выходное напряжение, В | 0...120 |
| Тип аккумулятора | Аккумулятор NiCd (никель-кадмиевый) |
| Номин время работы , ч | 3.0 |
| Время работы в аварийном режиме, ч | 3,0 |
| Время переключения в аварийн режим, с | 0,3 |
| Степень защиты - IP | IP20 |
| Емкость аккумуляторной батареи, А ч | 4.0 |
| Номин напряжение, В | 230 |
| Мощность подключ светодиодного модуля, Вт | 3...200 |
| Диапазон рабочих температур, °C | -10...50 |
| Сечение проводника, мм² | 0,75...1,5 |
| Частота | 50 Гц |
| Температура на корпусе, °C | ≤ 60 |
| Номинальное время работы, ч | 3 |
| Класс защиты | II |
| Климатическое исполнение | УХЛ4 |

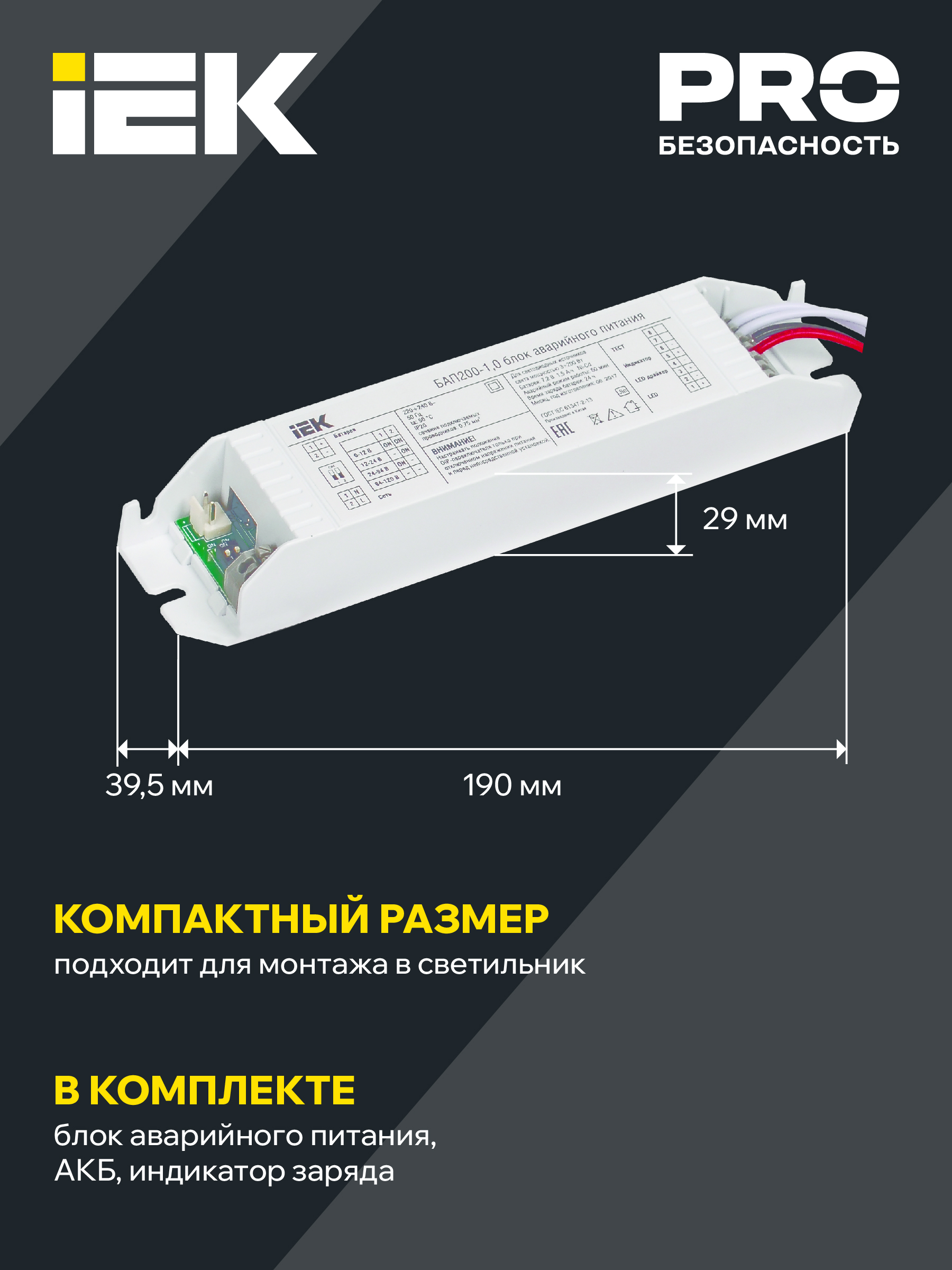

| Габаритные размеры блока ДхШхВ, мм | 192х40х29 |
| Тип пускорег аппарата-ПРА-трансформатора | ЭПРА |
| Макс время заряда батареи, ч | 24.0 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Подкл устр дистанц тест и упр авар освещ | Нет |
| Номин напряжение аккумуляторной батареи, В | 7,2 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 10 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН ЛАМИНИРОВАННЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056518160 | 4606056518177 |
| Вес брутто, кг | 0.96 | 9.6 |
| Вес нетто, кг | 0.9 | 9 |
| Объем, м^3 | 0.002292 | 0.022919 |
| Длина, см | 40.5 | 43 |
| Высота, см | 4.5 | 20.5 |
| Ширина, см | 9 | 26 |
| Способ нанесения информации | На коробку | На стикер |
