Блок аварийного питания БАП40-3,0 для LED IEK
- Видео
Основные характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 40 |
| Схема подключения | Постоян./непостоян. режим |
| Питаемое устройство | Драйвер |

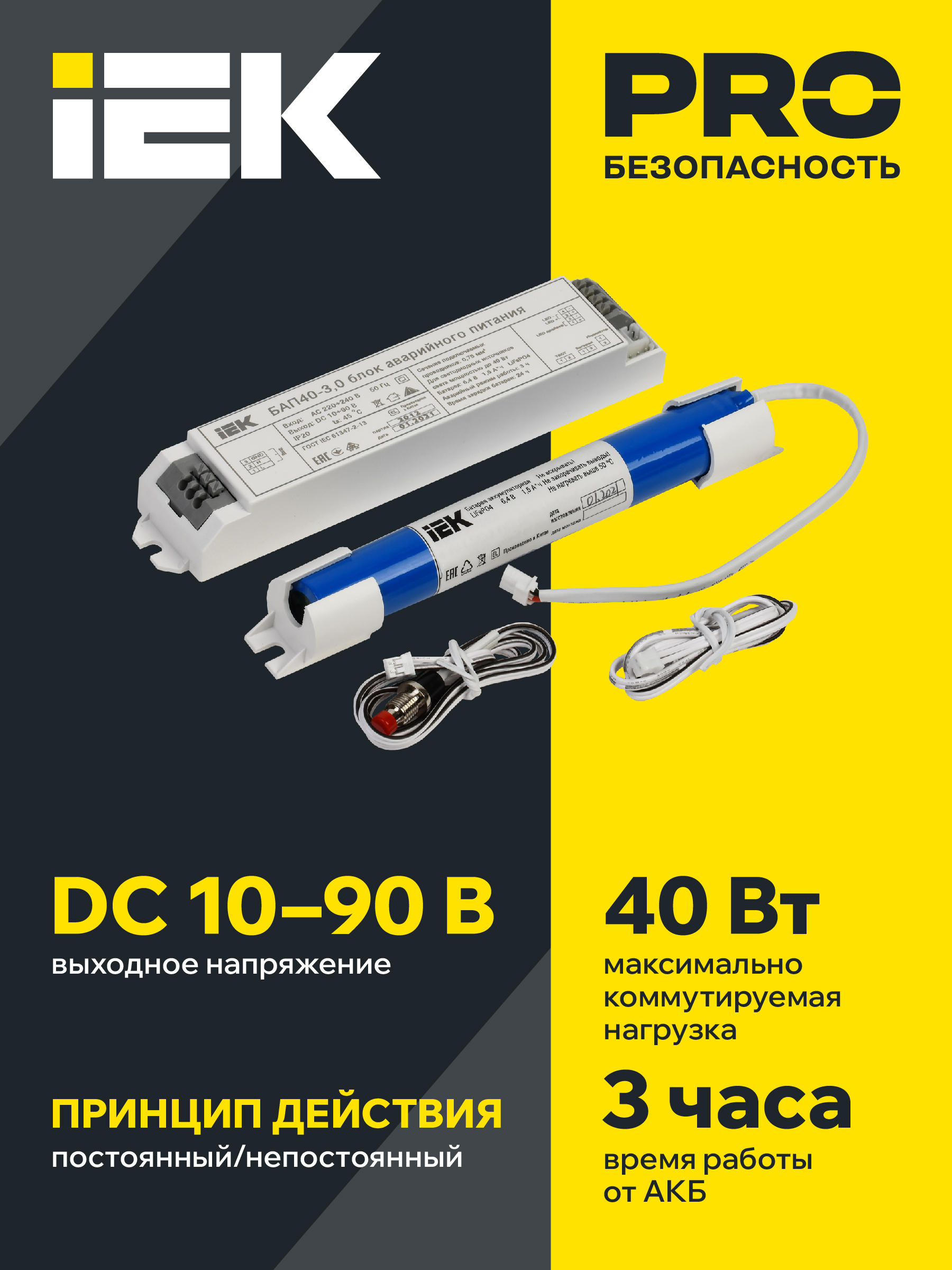

| Выходное напряжение, В | 10...90 |
Описание

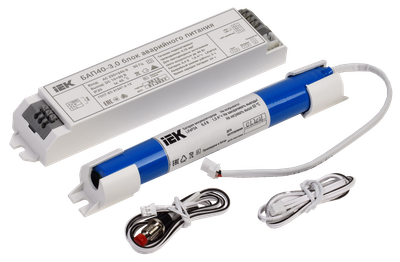

Блок аварийного питания (БАП) предназначен для обеспечения бесперебойного освещения помещений светодиодными светильниками в случае непредвиденного отключения сети 230В. Обязательным условием является наличие доступа к драйверу, а также входное напряжение светодиодного модуля должно находиться в рабочем диапазоне выходных напряжений БАП 10-90В. Блок аварийного питания IEK состоит из электронного пускорегулирующего аппарата (конвертера), герметичной литий-железо-фосфатной батареи, светодиодного индикатора наличия сети и подзарядки аккумулятора с кнопкой "ТЕСТ".
Срок службы:
50000 часов
Гарантия:
4 года
Преимущества
- Универсальное подключение.
- Питает постоянным напряжением светодиодные модули различной конфигурации от дискретных светодиодов до светодиодных линеек и плат независимо от бренда.
Технические характеристики
| Тип лампы | Светодиод. источник света (LED) |
| Мощность, Вт | 40 |
| Схема подключения | Постоян./непостоян. режим |
| Питаемое устройство | Драйвер |
| Выходное напряжение, В | 10...90 |

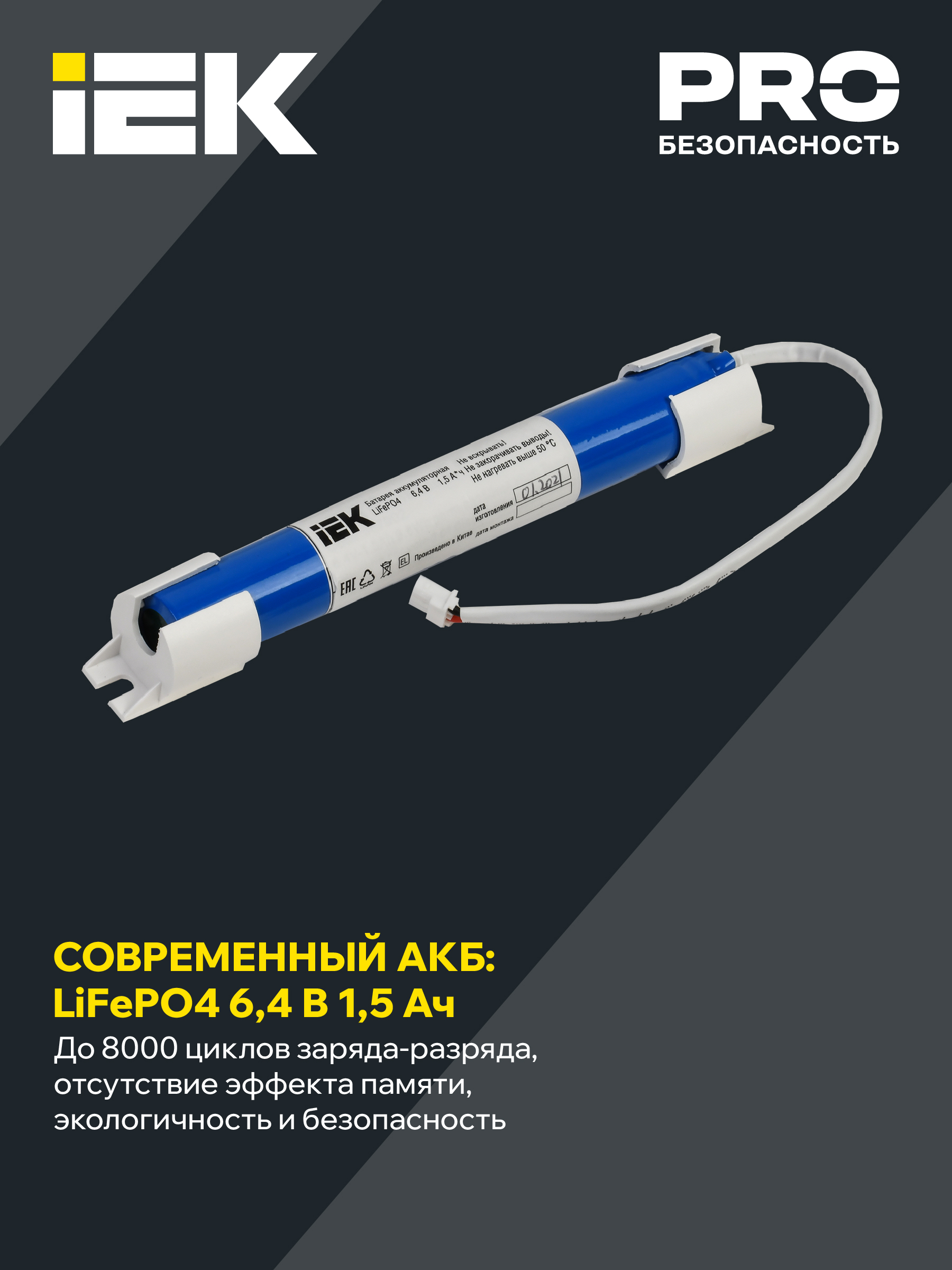

| Тип аккумулятора | Аккумулятор LiFePO4 (литий-железо-фосфатный) |
| Время работы в аварийном режиме, ч | 3,0 |
| Время переключения в аварийн режим, с | > 0,3 |
| Степень защиты - IP | IP20 |
| Емкость аккумуляторной батареи, А ч | 1.5 |
| Номин напряжение, В | 230 |
| Габаритные размеры ВхДхШ аккум батареи, мм | 154х22х21,3 |
| Класс защиты от поражения электрическим током | II |
| Номинальное время работы, ч | 3 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Диапазон рабочих температур, °C | 0...45 |

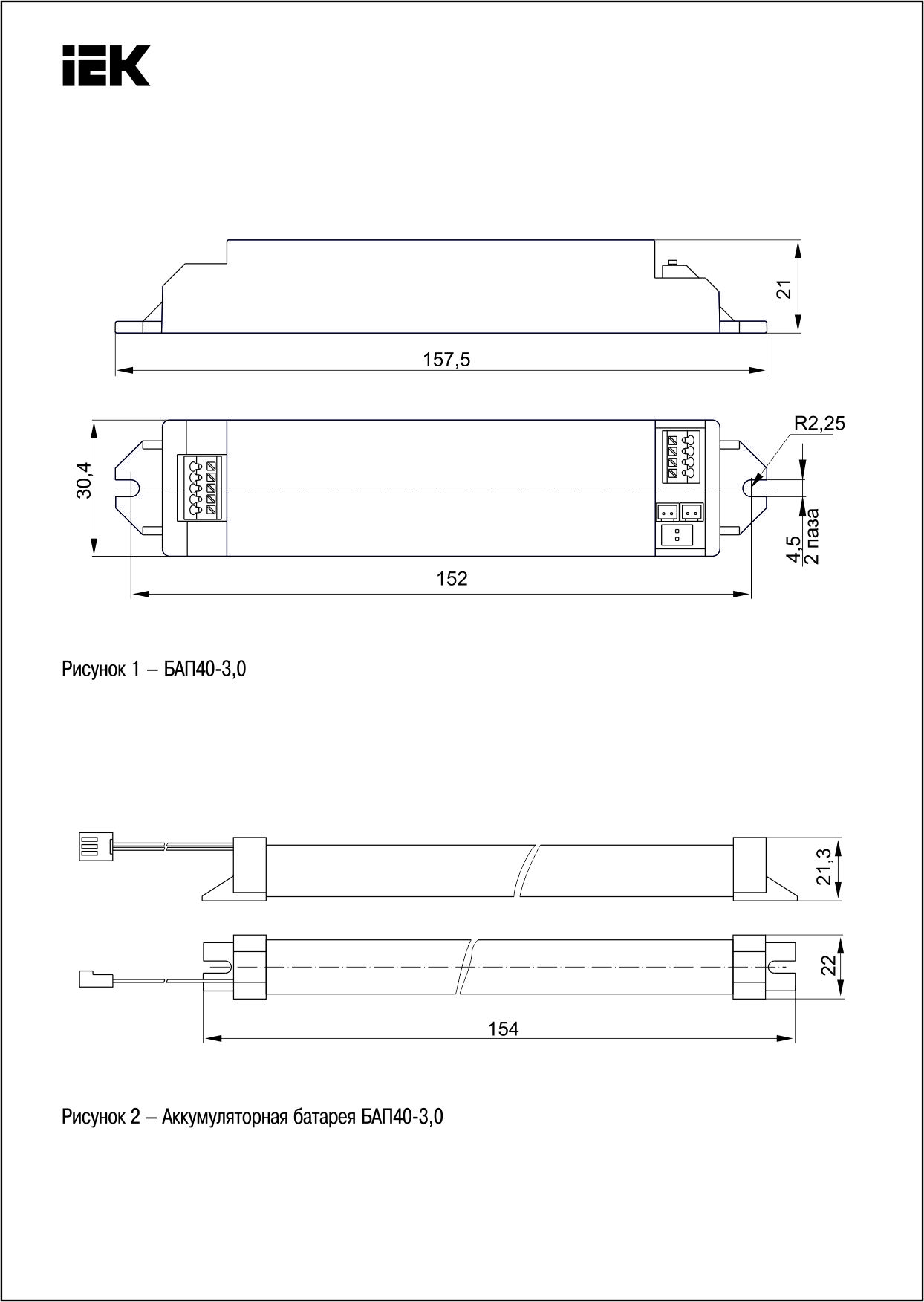

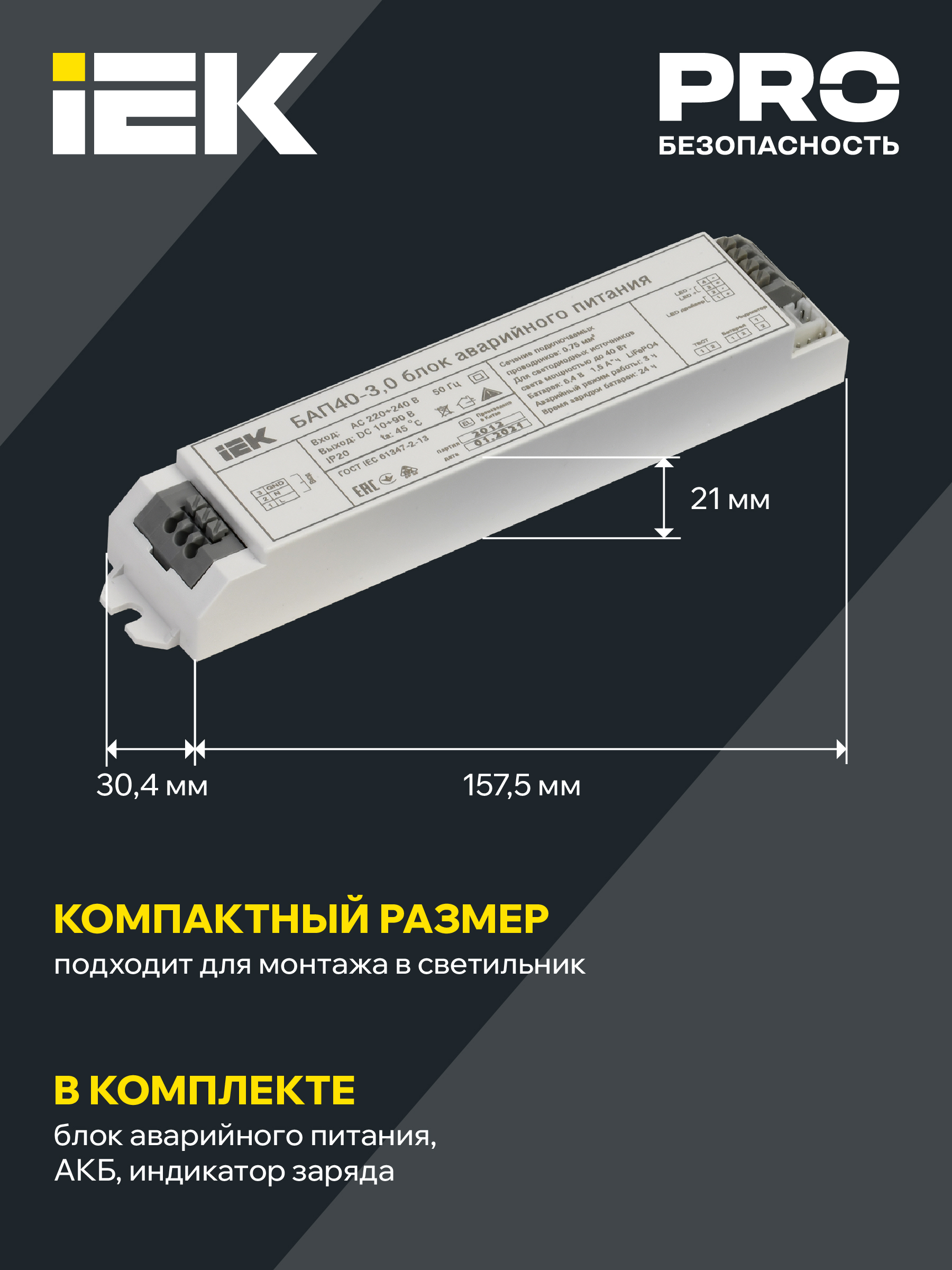

| Габаритные размеры блока ДхШхВ, мм | 157х30,4х21 |
| Мощность подключ светодиодного модуля, Вт | 3...40 |
| Класс защиты | II |
| Номин напряжение аккумуляторной батареи, В | 6,4 |
| Макс время заряда батареи, ч | 24.0 |
| Климатическое исполнение | УХЛ4 |
| Тип пускорег аппарата-ПРА-трансформатора | ЭПРА |
| Сечение проводника, мм² | 0,75 |
| Подкл устр дистанц тест и упр авар освещ | Нет |
