Статья про сборку бюджетного электрощита вызвала немалый интерес, поэтому мы продолжаем рассказывать про особенности расчета и подбора элементов для домашнего щита. На этот раз мы составим схему и подберем защитные устройства, создав оптимальное решение для коттеджа.
Чем оптимальная сборка щита отличается от базовой? Если коротко, на этот раз мы будем использовать АВДТ, селективный ВДТ (УЗО) и реле напряжения.
Многие моменты мы подробно разобрали в первой части статьи, поэтому рекомендуем перейти по ссылке и освежить знания: https://dzen.ru/a/aAYsplWg9WIpoqr0.
Наш дом. Исходные данные
У нас есть жилой дом, в котором нужно сделать электропроводку.
Исходные данные следующие:
- Трехфазный ввод. Это означает, что нам нужно будет уделить особое внимание распределению нагрузок.
- Выделенная мощность — 15 кВт. При трехфазном вводе максимально допустимая мощность на каждую фазу будет составлять 5 кВт.
- В дом подведен газ. А значит, электричество не будет использоваться как основной источник энергии для приготовления пищи и отопления.
- Щит учета расположен на опоре, там же находится прибор учета и вводной автоматический выключатель, ограничивающий выделенную мощность. Номинал вводного автомата (в данном случае — 25 А) должен быть прописан в документе энергоснабжающей организации. Пожалуй, это единственный номинал, который нам рассчитывать не нужно.
- Вопрос заземления в статье не рассмотрен. Предполагается, что защитный РЕ проводник, который на схеме не показан, приходит в домашний щит на шину РЕ из вводного щита учета.
Далее пошагово распишем стратегию выбора схемы и комплектующих для нашего электрощита.
Распределение по группам
Мы сформировали розеточные группы по помещениям и по распределению нагрузок. Важно распределить нагрузку максимально равномерно по фазам, чтобы в полной мере воспользоваться выделенной мощностью. Ведь если мы превысим треть выделенной мощности по одной из фаз, вводной автоматический выключатель отключит весь дом.

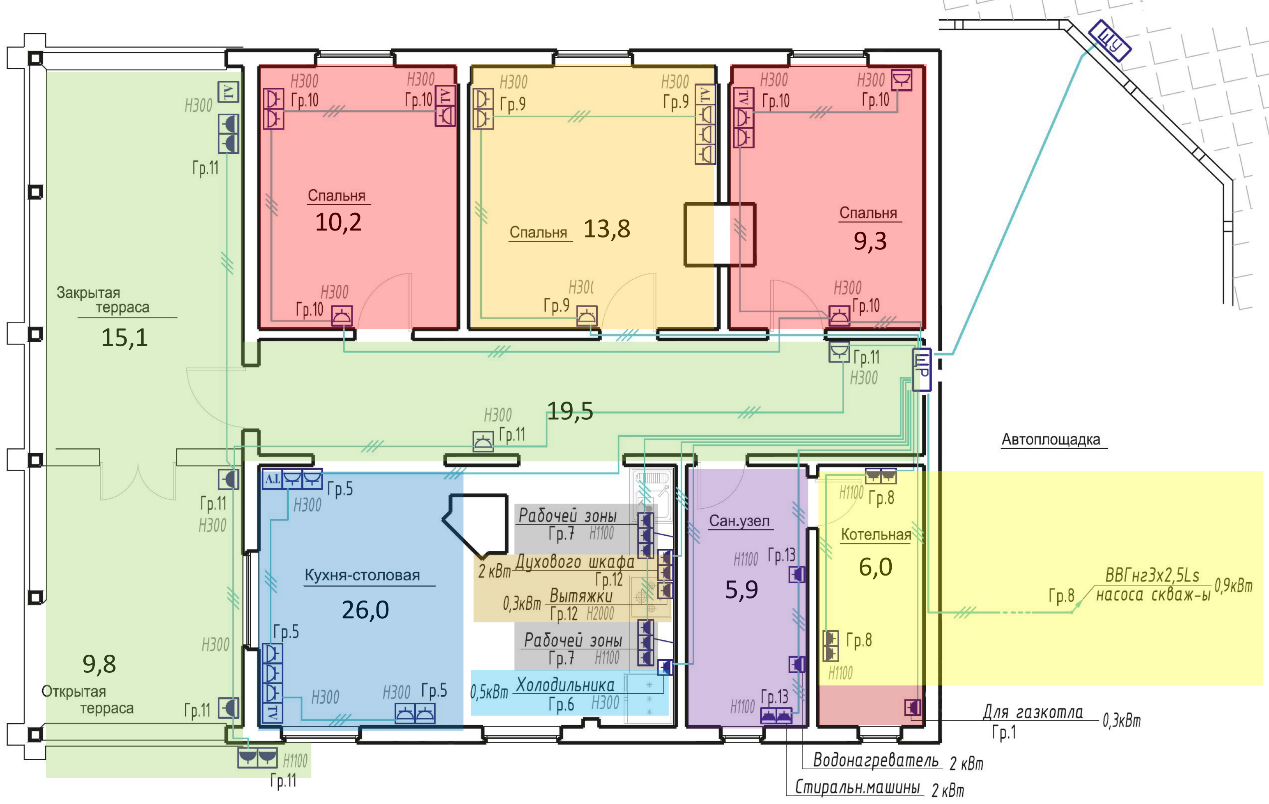

На рисунке 1 изображены розеточные группы. Одним цветом обозначена одна группа.
|
Цвет на схеме |
Группа розеток |
|
Зеленый |
Открытая и закрытая террасы, коридор |
|
Красный |
Две малые спальни |
|
Оранжевый |
Большая спальня |
|
Синий |
Кухня-столовая |
|
Серый |
Рабочая зона кухни |
|
Голубой |
Холодильник |
|
Бежевый |
Духовой шкаф и вытяжка |
|
Фиолетовый |
Санузел |
|
Желтый |
Котел |
|
Розовый |
Розетки котельной, насос |
Рисунок 1. Розеточные группы в коттедже.

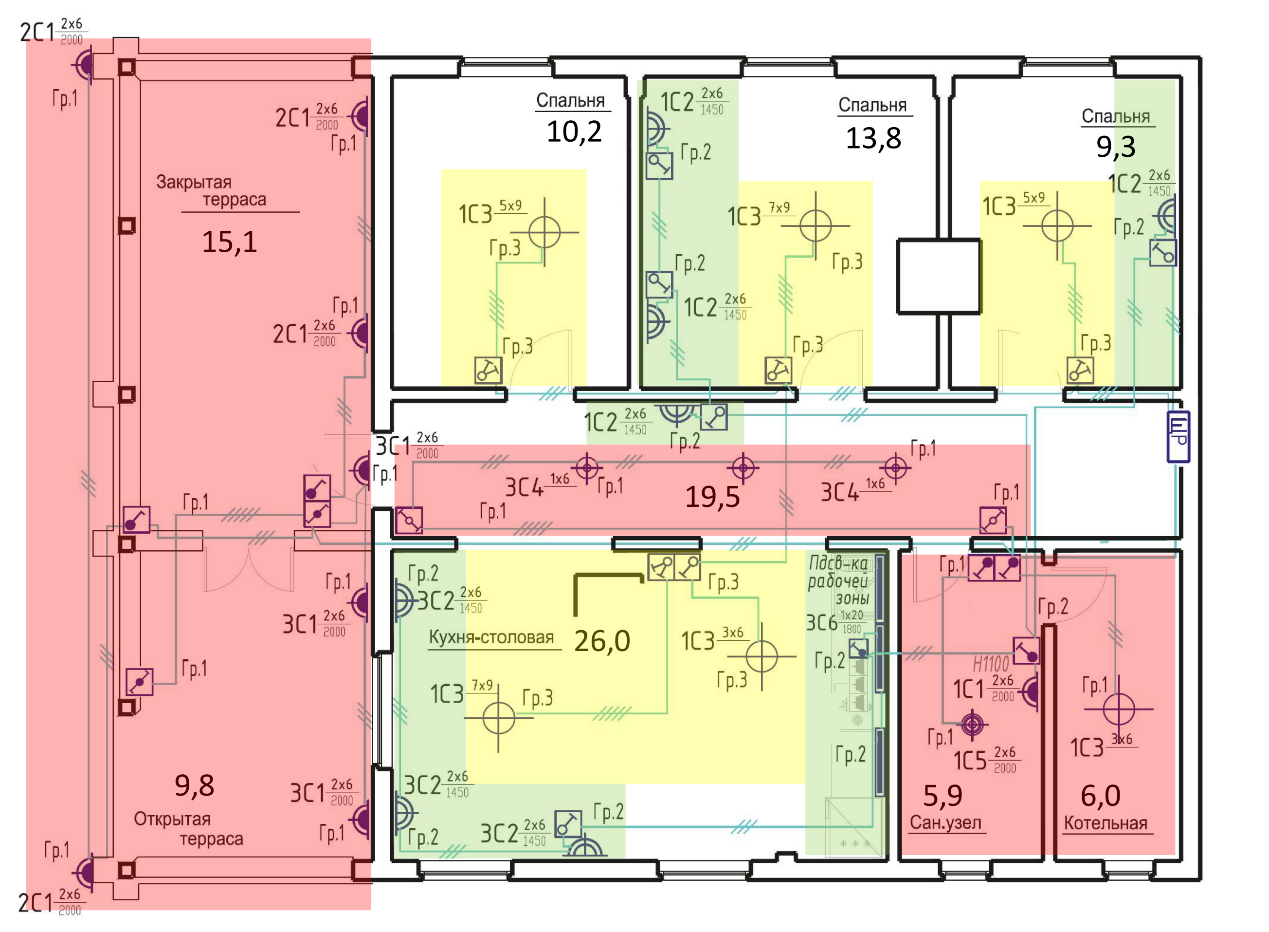

По той же логике распределены группы освещения (рисунок 2).
|
Цвет на схеме |
Группа освещения |
|
Красный |
Потолочные светильники в нежилых зонах |
|
Зеленый |
Настенные светильники в жилых зонах и коридоре |
|
Желтый |
Потолочные светильники в жилых зонах |
Рисунок 2. Группы освещения в коттедже.
Электрощит в базовом исполнении состоит из автоматических выключателей и УЗО. Сборка была сделана в пластиковом корпусе серии TEKFOR.
Почему АВДТ лучше? Особенность оптимального щита
Основная разница щитов в базовом и оптимальном исполнении — реализация дифференциальной защиты, которая обеспечивает защиту человека от поражения электрическим током. Установка ВДТ (УЗО) в базовом варианте, в первую очередь, позволяет беречь финансы.
Кроме того, при большом количестве групп на одном ВДТ экономится место в щите.
Однако применение ВДТ менее удобно в эксплуатации и обслуживании. Например, в случае появления достаточной утечки в розетках рабочей зоны кухни могут отключиться холодильник и розетки столовой, если эти группы питаются от одного ВДТ.
Поэтому для более продвинутого решения рекомендуем устанавливать на каждую группу АВДТ (автоматический выключатель дифференциального тока, или дифавтомат) — единое устройство, которое обеспечивает защиту от тока утечки, перегрузки и короткого замыкания. Такую рекомендацию дает и ПУЭ (п.7.1.76), и СП 256.1325800.2016 (п.А.4.6 — А.4.8):
ПУЭ, п.7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.
Установка АВДТ решает много проблем:
- Отпадает вопрос защиты ВДТ от сверхтока — в АВДТ такая защита встроена по определению.
- Обеспечивается нужное зонирование — несколько АВДТ в одном щите работают полностью независимо, при появлении утечки на одной из групп отключается только эта группа.
- Нет необходимости установки нескольких нейтральных шин, к которым должны подключаться нейтральные провода после каждого ВДТ.
- Монтаж становится значительно проще, а значит, быстрее и надежнее.

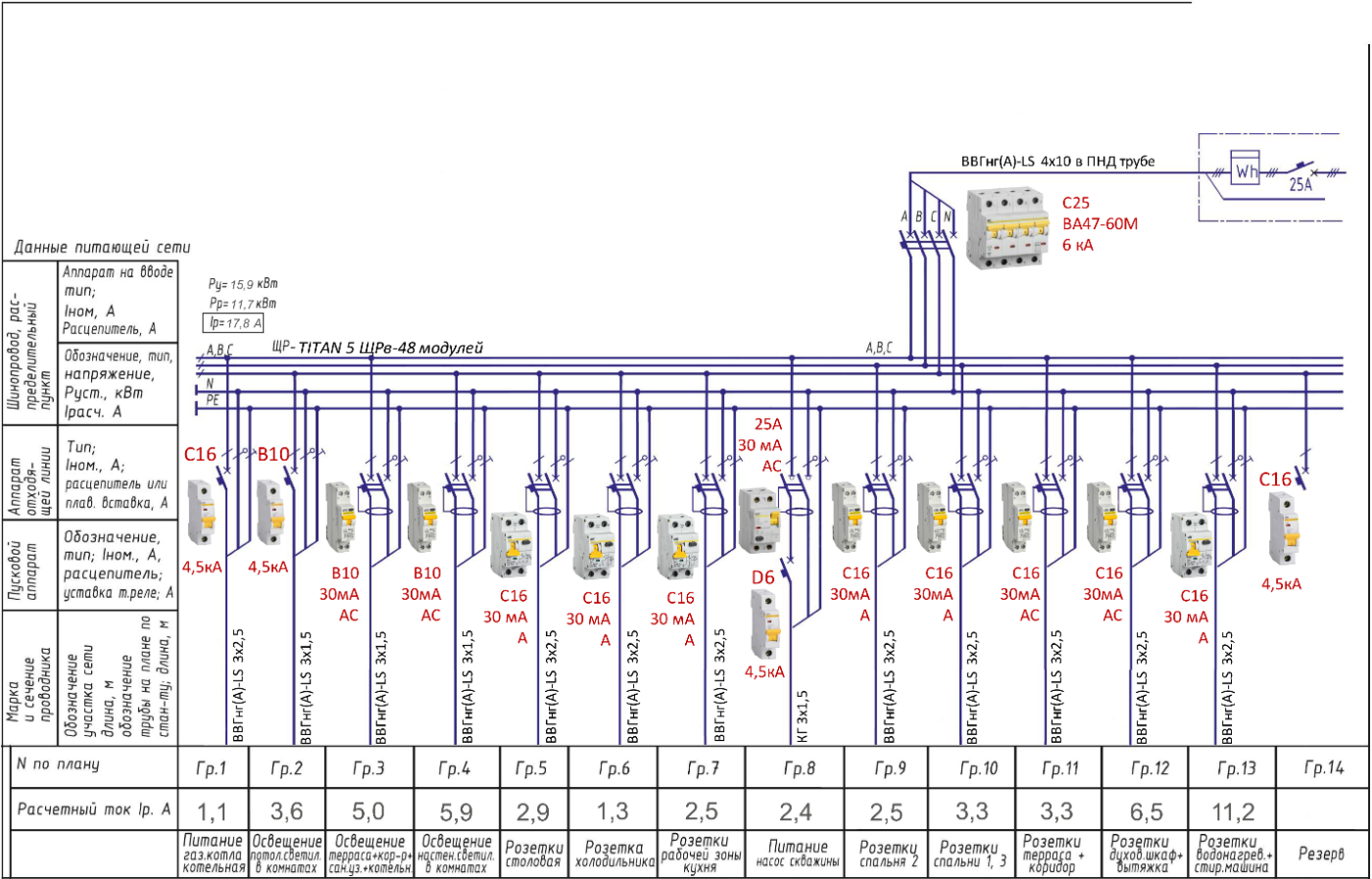

Первоначальный вариант схемы
Схема для оптимального варианта щита предусматривает дифференциальную защиту почти всех групп. Для этого мы использовали АВДТ: одномодульные и двухмодульные аппараты.
Мы не установили дифзащиту только на группе 1, которая питает газовый котел, поскольку тут в приоритете бесперебойная работа, и на группе 2 (потолочные светильники в комнатах).
Кроме того, на питание насоса (Гр. 8) мы поставили ВДТ (УЗО) вместо АВДТ, поскольку было решено оставить автоматический выключатель с характеристикой D.
В линейке KARAT большой выбор АВДТ, которые могут быть использованы в этой схеме:
- АД12, АД12М — электронные (зависят от напряжения питания), шириной 3 модуля;
- АВДТ32 — электронные, шириной 2 модуля;
- АВДТ32ML — электронные, шириной 1 модуль;
- АВДТ32ЕМ — электромеханические (не зависят от напряжения питания), шириной 2 модуля.
Первое, что бросается в глаза — отличие моделей по ширине. В зависимости от потребностей заказчика можно собрать щиты с похожим функционалом, но с разным размером корпуса.
Готовим обзорный материал о различиях этих АВДТ.
Сборка щита

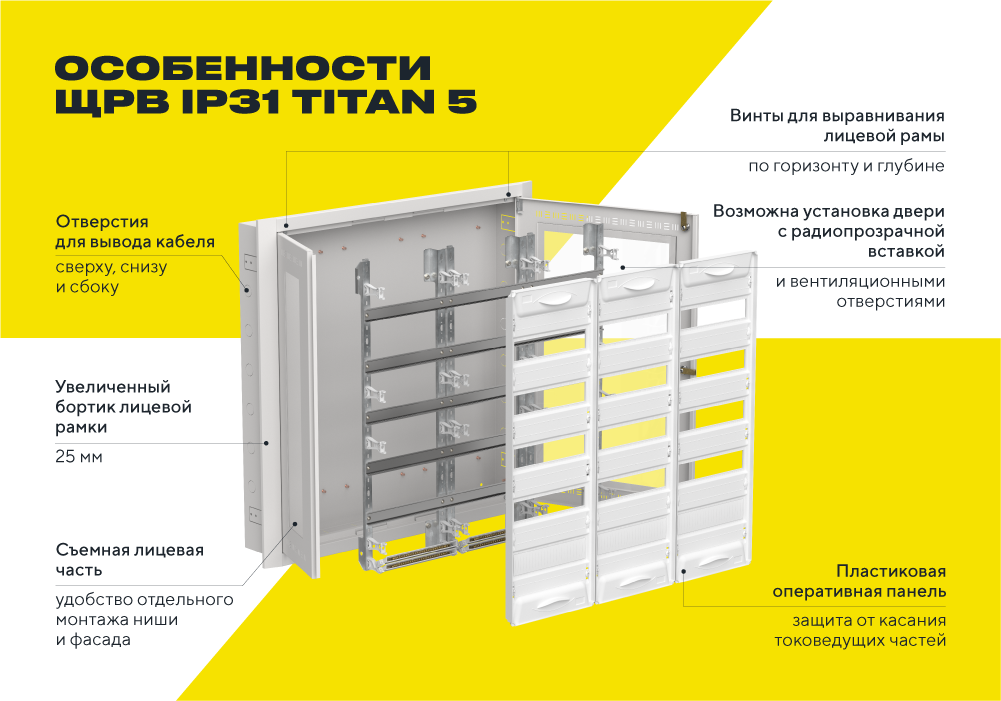

Вместо пластикового корпуса мы выбрали металлический щит TITAN 5.
Особенности корпусов из линейки TITAN 5:
- Толщина стального корпуса: 0,8...1,0 мм.
- Пластиковые пластроны (передняя панель).
- Количество модулей: от 12 до 252 (встраиваемая модель) или 216 (навесная модель).
- Съемная монтажная рама (максимум 7 рядов).
Для нашего проекта выбираем корпус емкостью 48 модулей. Не забываем, что всегда нужно оставлять пространство для прокладки проводов, циркуляции воздуха и возможной модернизации.

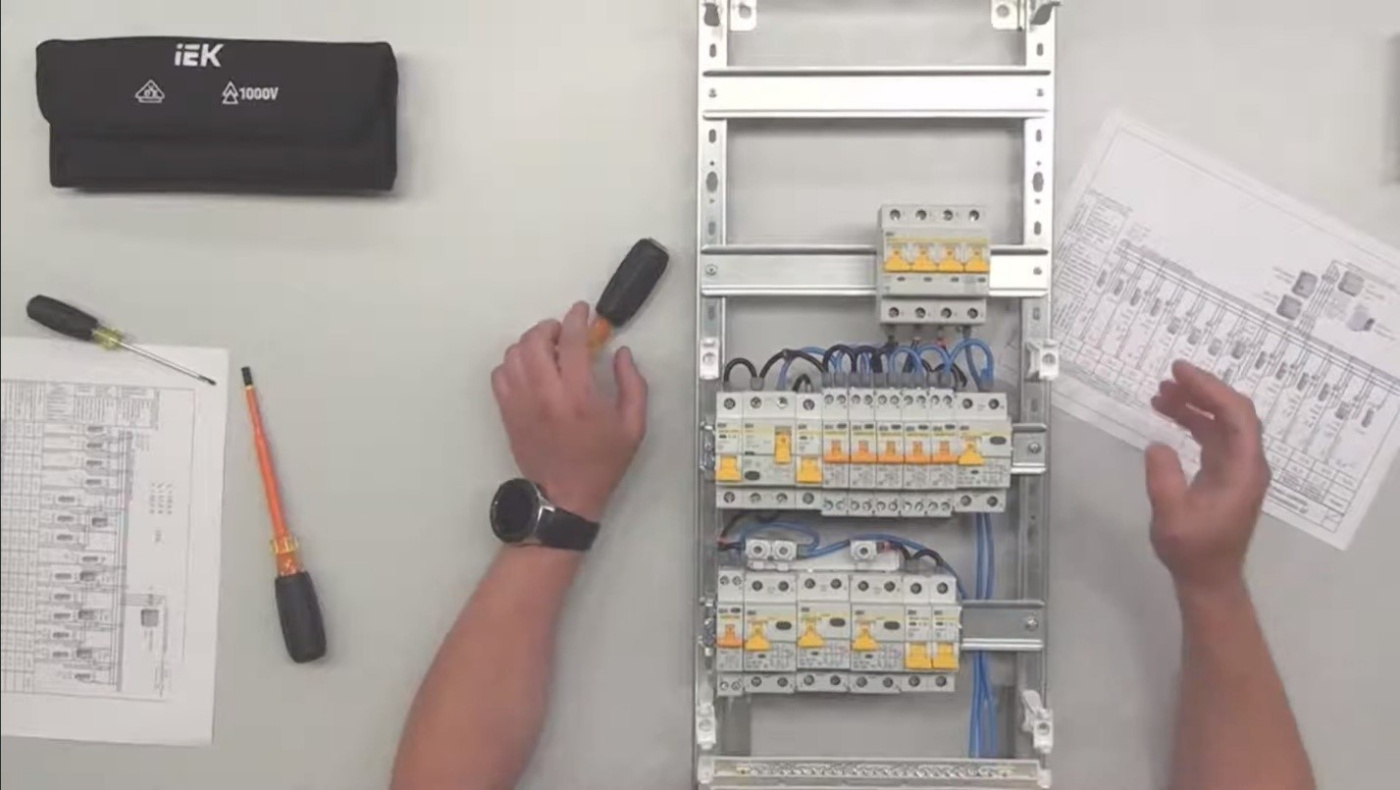

Предварительный монтаж модульных устройств выглядит так:
Продолжаем улучшать схему. Противопожарная защита
Обратимся к своду правил СП256.1325800.2016:
10.13 В общественных зданиях, квартирах жилых домов, индивидуальных домах и т. п. для защиты групповых линий, питающих бытовые розеточные сети, должны предусматриваться УДТ с номинальным отключающим дифференциальным током срабатывания не более 30 мА. (...)
Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда значение тока недостаточно для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. должна предусматриваться установка УДТ с номинальным отключающим дифференциальным током срабатывания до 300 мА.
При установке УДТ последовательно должны выполняться требования селективности в соответствии с ГОСТ Р 50571.5.53. При двух- и многоступенчатой схемах номинальный отключающий дифференциальный ток УДТ, расположенного ближе к источнику питания, должен быть не менее чем в три раза больше, чем у УДТ, расположенного ближе к потребителю.
Первый абзац пункта 10.13 мы выполнили, установив АВДТ для защиты групповых линий. Чтобы повысить уровень защиты, нужно установить противопожарный селективный ВДТ на вводе. Обычный ВДТ (общего типа) на 100 или 300 мА не подойдет, поскольку после определенного тока селективность будет полностью отсутствовать. А это означает, что весь наш коттедж будет обесточен из-за выключения вводного ВДТ.
Поэтому для повышения уровня защиты от возгорания необходимо применять противопожарное ВДТ в селективном исполнении.

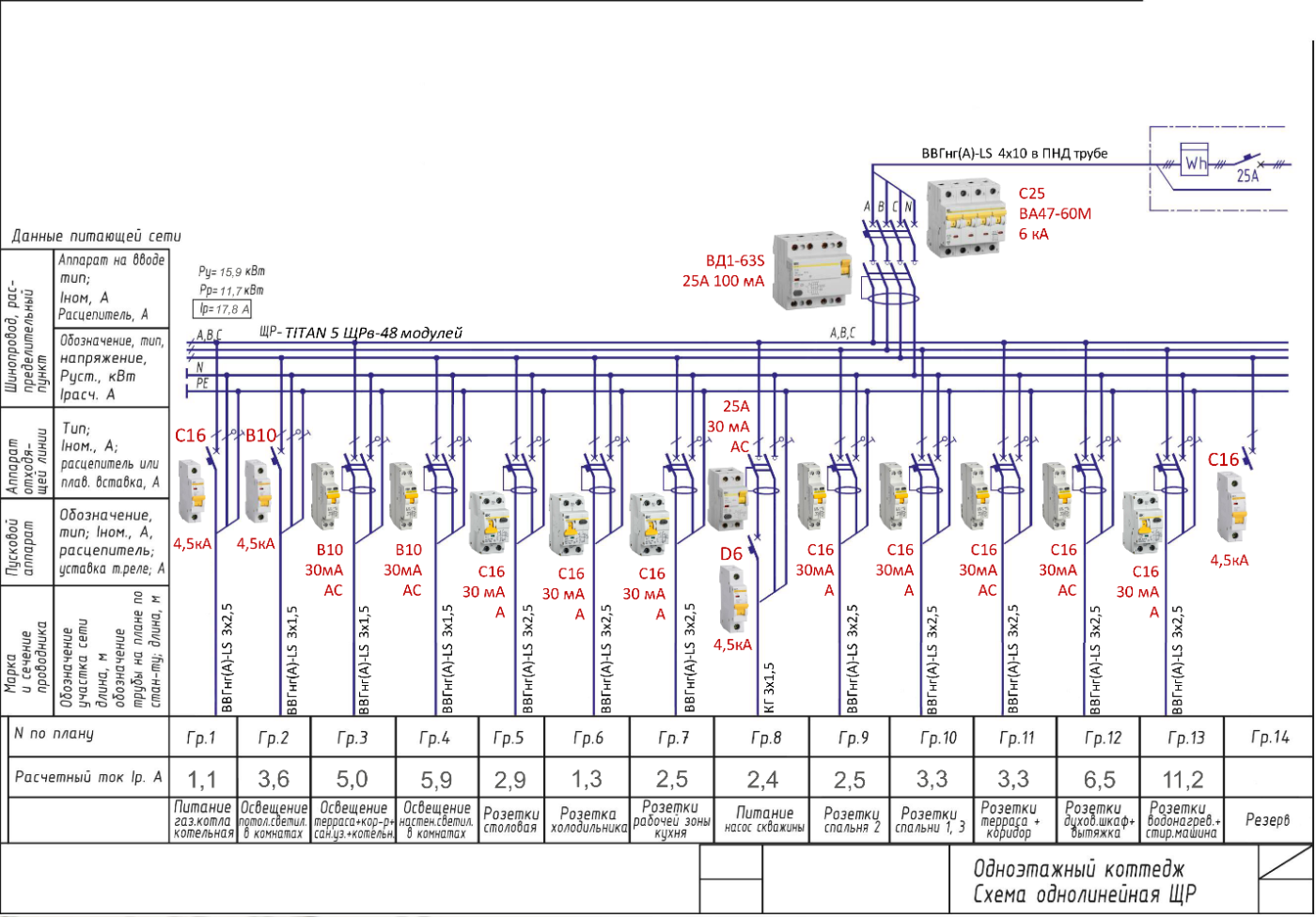

Схема нашего щита с учетом указанного пункта будет иметь такой вид:
Уточним: противопожарной функцией обладают и ВДТ общего типа (неселективные), и автоматические выключатели. Но ВДТ с номиналами 100 и 300 мА называют «противопожарными», поскольку эта функция для них — единственная.

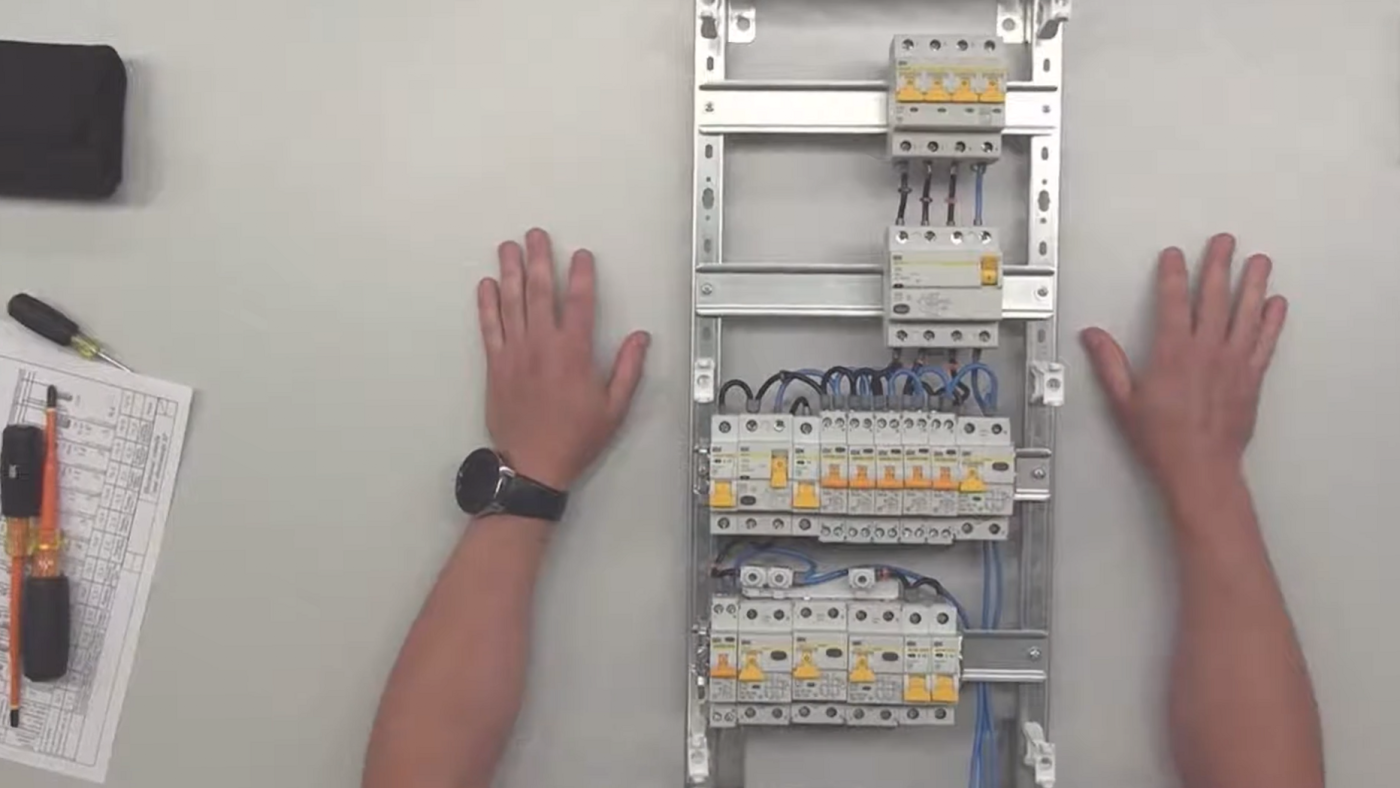

Сборка с трехфазным четырехполюсным селективным ВДТ на вводе будет выглядеть так:
Защита по напряжению. Устанавливаем реле напряжения и тока
Какую еще можно применить защиту? Если ответственно подойти к схеме электрощита даже в базовом исполнении, то необходима установка реле напряжения. Это электронное устройство защищает нагрузку от повышенного и пониженного напряжения. Авария может возникнуть из-за обрыва нулевого провода и/или значительной асимметрии нагрузок по фазам.

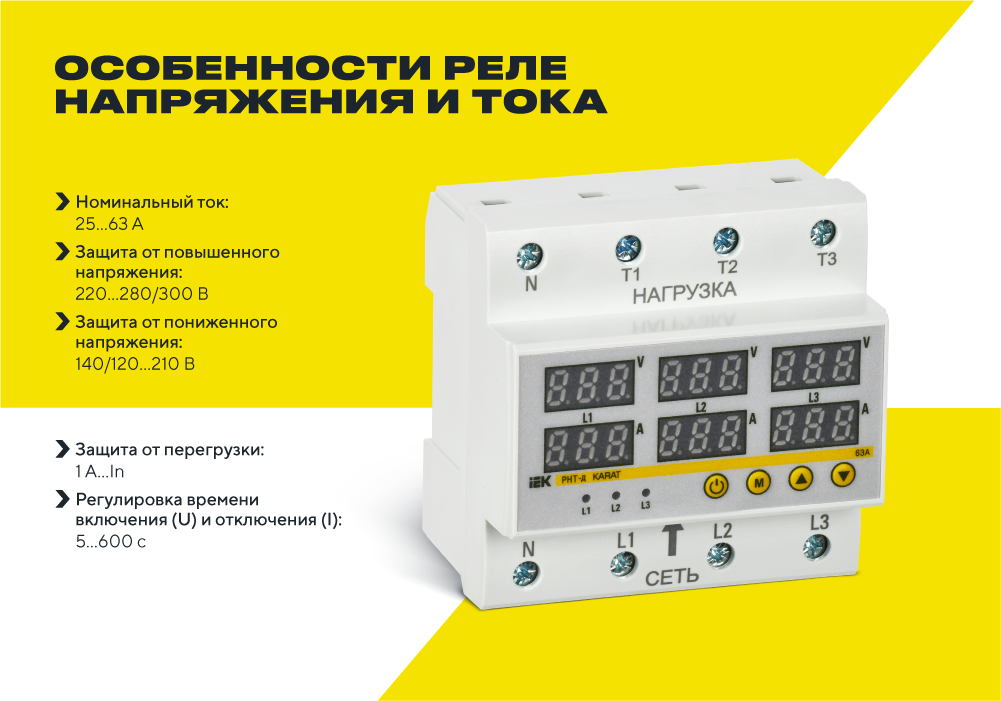

Лучше всего поставить «продвинутый» вариант — с индикацией и контролем тока. Параметры и внешний вид таких реле можно увидеть на картинке:

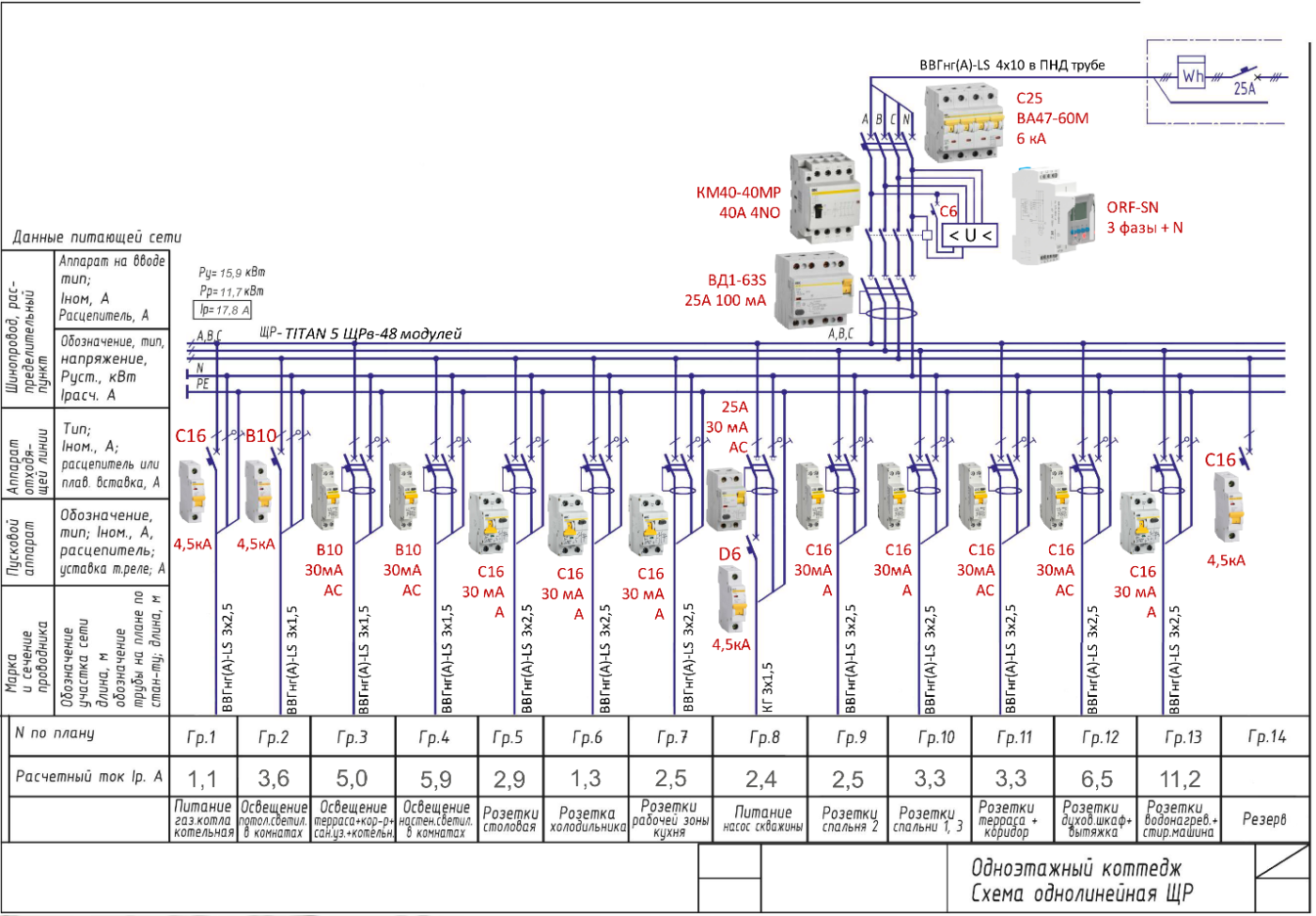

В нашей схеме можно поставить три однофазных реле либо одно трехфазное, как показано на итоговом варианте сборки (вариант с контактором):
Итак, мы рассказали, как собрать оптимальный электрощит для частного дома, применив АВ, АВДТ, селективный ВДТ и реле напряжения.
Видеоверсия статьи:
https://dzen.ru/video/watch/6728f3328c000c22d7d7f3ea
