В статье разберем 3 основных способа организации удаленного мониторинга для программируемых логических контроллеров и панелей оператора HMI, а также меры безопасности при каждом варианте.
1. Веб‑интерфейс
Многие современные ПЛК имеют встроенный веб‑сервер.
Через браузер можно:
- просматривать состояние системы, сигналы датчиков и т.д.;
- изменять настройки;
- отслеживать тренды и журналы аварий;
- управлять отдельными функциями.
Настройка встроенного веб‑сервера происходит на ПЛК, как правило, с использованием специализированного ПО, которое зависит от конкретной модели. Например, этот функционал доступен на ПЛК ONI: PLC-430 и PLC-W.
Плюсы решения:
- не требует установки дополнительного ПО на стороне клиента;
- доступно с любого устройства с браузером;
- простой интерфейс для базовых операций.
В результате существенно экономится ресурс на обслуживание объекта и повышается удобство его эксплуатации.
Минусы:
- возможна ограниченная функциональность по сравнению другими типами интерфейсов;
- может не поддерживать все функции устройства.
2. VNC (Virtual Network Computing)
Технология удаленного рабочего стола, которая транслирует изображение экрана ПЛК/HMI на клиентское устройство и передает команды управления.
Система VNC отличается независимостью от платформы: VNC-клиент, работающий на одной операционной системе, способен подключаться к VNC-серверу, функционирующему на любой другой платформе. Из преимуществ стоит отметить универсальность применения для любых операционных систем и возможность подключения нескольких клиентов одновременно к одному VNC-серверу.
Реализация:
- установка VNC‑сервера на устройстве (если не встроен);
- установка VNC‑клиента (VNC Viewer) на устройстве оператора;
- подключение по IP‑адресу.
Из плюсов выделим:
- полный доступ к родному интерфейсу HMI;
- возможность мониторинга и управления параметрами точно так же, как на месте. Конечно, за исключением визуального доступа к самой установке;
- поддержка множества операционных систем (Windows, Linux, macOS, Android, iOS).
Минусы:
- требует настройки сети и проброса портов (при необходимости надежного шифрования всей VNC-сессии она может быть установлена через VPN);
- может потреблять много трафика при высоком разрешении экрана;
- задержки при слабом интернет‑соединении.

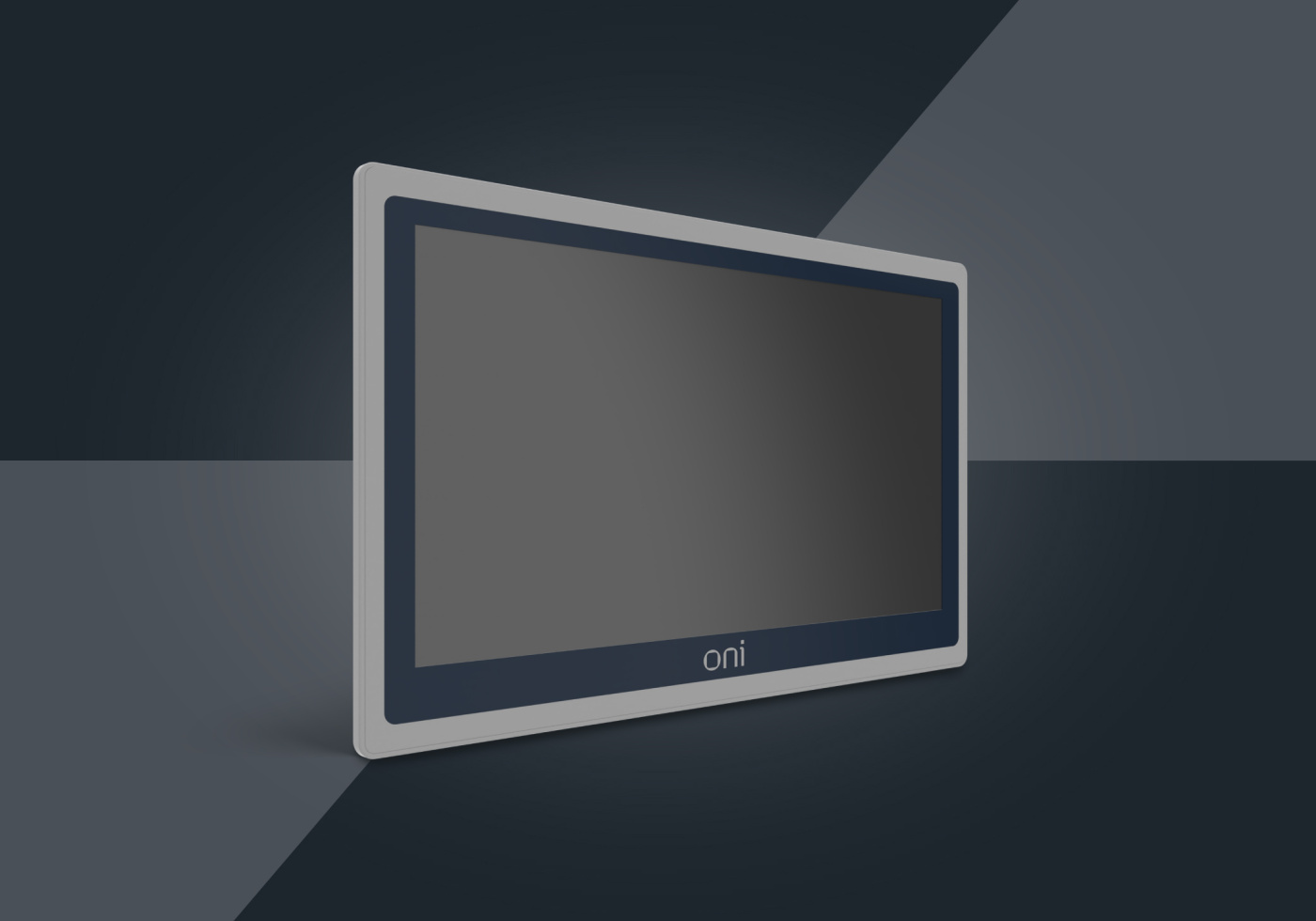

В сенсорных панелях оператора ONI реализован доступ VNC. Подробности настройки можно узнать в руководстве по эксплуатации на сайте https://oni-system.com.
По вопросам работы с оборудованием ONI обращайтесь в нашу техническую поддержку: support@oni-system.com.
3. Облачные решения
Облачные решения для рядового пользователя ПК связаны с сервисами крупных IT-компаний — это хранилища данных, обучающие платформы, умные дома и навигационные сервисы. В сфере промышленной автоматизации и автоматизации зданий они представляют собой специализированные платформы для удаленного доступа и мониторинга устройств. Например, сервис IEK на базе IEK IIoT Platform.
Такое решение позволяет:
- хранить и обрабатывать данные в облаке;
- визуализировать данные виджетами с гибкой кастомизацией;
- реализовать гибкий подход к созданию иерархии оборудования, работая с однотипными объектами в 2 клика;
- настроить ролевую модель прав пользователей;
- настроить индивидуально события, уведомления и метрики;
- автоматизировать выгрузки и индивидуальные настройки под любые потребности заказчика.
Из плюсов стоит выделить:
- No-code подход: нет необходимости в программировании для подключения устройств.
- Сокращение простоев: своевременные уведомления и анализ работы оборудования помогают оптимизировать производственные процессы.
- Повышение производительности: прозрачное отображение всех процессов позволяет оперативно реагировать на изменения в загрузке технологических линий.
- Контроль затрат: мониторинг использования оборудования и расходных материалов способствует снижению затрат и повышению эффективности.
- Синергия с существующими решениями: платформа интегрируется с MasterSCADA 4D, CRM, MES и другими системами, в том числе plug&play интеграция с PLC-W ONI.
- Соответствие 152-ФЗ: безопасное хранение и обработка данных в облаке в соответствии с российским законодательством.
Минусы:
- зависимость от поставщика услуг;
- возможны ежемесячные/годовые платежи;
- требуется интернет на площадке.
Безопасность подключения
При организации удаленного доступа критически важно обеспечить защиту системы.Некоторые меры для обеспечения безопасности:
- сетевая безопасность (VPN, firewall и др.),
- аутентификация и авторизация (сложные пароли, разграничение прав доступа и др.),
- шифрование данных,
- мониторинг и аудит,
- своевременные обновления.
Выводы
При выборе типа удаленного доступа стоит отталкиваться от конкретного объекта автоматизации. При подборе оборудования и построении системы в первую очередь необходимо учитывать требования вашего клиента.
- Самое простое — веб интерфейс. Если достаточно видеть основные статусы, данные с датчиков и менять определенные параметры, выбирайте его.
- Для полного доступа к интерфейсу HMI — VNC. Оптимально, если необходимо обеспечить полный доступ к функционалу панели (например, для диагностики).
- Для комплексного решения, включающего аналитику, возможность дальнейшего масштабирования — облачные платформы. Лучший выбор для распределенных объектов и командного доступа.
