Что вы знаете о выключателе нагрузки? Другое название этого устройства — выключатель-разъединитель, и служит он для ручного включения и выключения нагрузки. В отличие от автоматического выключателя, он не обеспечивает защиту от перегрузки и короткого замыкания. Однако в некоторых случаях это является плюсом.
Выключатели нагрузки устанавливают в местах, где цепь защищена автоматическими выключателями, а коммутировать напряжение доверяется только человеку. Например, на вводе в квартирный электрощит, когда в нескольких метрах в этажном щите установлен автоматический выключатель.
В статье поговорим об устройстве и особенностях выключателя нагрузки SWN ARMAT. За его лаконичным дизайном скрывается целый комплекс технических решений, которые обеспечивают надежную работу устройства.

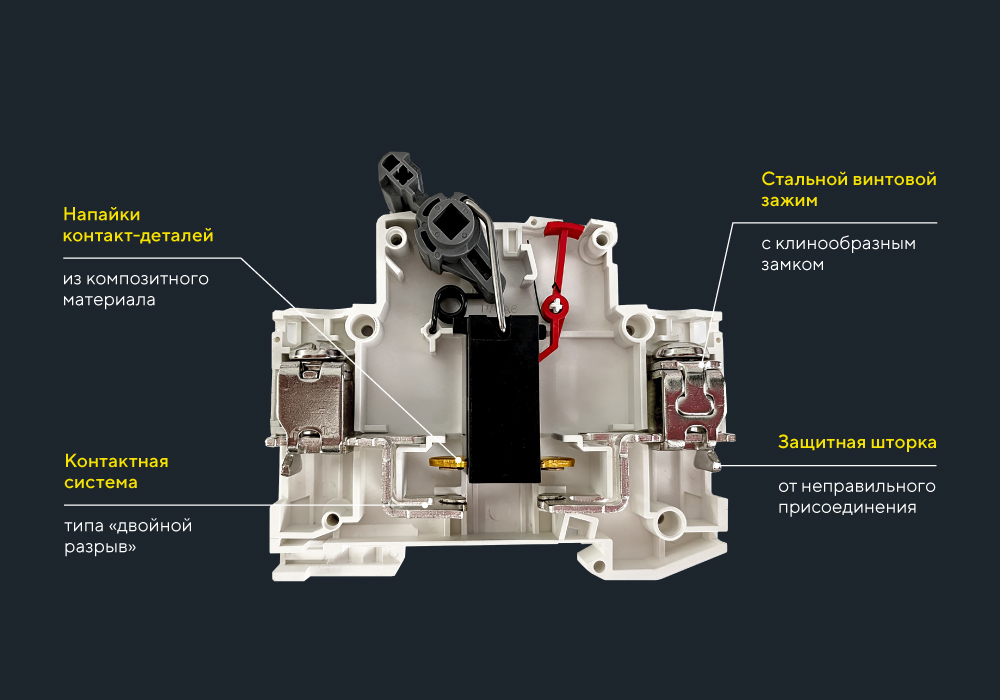

Контактная система: двойной уровень безопасности
Главная особенность SWN ARMAT — двойной разрыв контактов. Это значит, что при отключении цепь разрывается в двух местах одновременно. Контактная система двойного разрыва обеспечивает надежное гашение электрической дуги, а простая конструкция гарантирует длительную бесперебойную работу выключателя.
Контакты: серебро, олово и медь
Контакты — ключевой элемент любого выключателя. В SWN ARMAT они выполнены из композиционного материала на основе серебра. Как результат — повышенная устойчивость к высоким температурам, которые могут действовать при коммутации, и низкое переходное сопротивление контакта.
Зачем нужен такой сплав для контактов? Все просто:
- Серебро: обеспечивает высокую проводимость тока и минимальное сопротивление.
- Олово: повышает дугостойкость и продлевает жизнь контактов.
- Медь: увеличивает теплоемкость, предотвращая перегрев выключателя.
В итоге получаем двойные контакты, которые выдерживают экстремальные нагрузки и служат долго. К тому же, такое соединение обеспечивает лучшее качество контакта и меньшее сопротивление, чем более дешевое клепаное соединение.
Корпус: повышенная прочность
Надежность — это не только контакты, но и корпус. В SWN ARMAT он усилен дополнительными ребрами жесткости и доработанным винтовым зажимом. Это позволило увеличить максимальный выдерживаемый момент затяжки до 5 Н·м при сечении проводника до 50 мм2.
Такое решение обеспечивает надежное присоединение жил кабеля и позволяет снизить переходное сопротивление, а значит — повысить энергоэффективность и надежность соединения. При изготовлении корпуса мы используем первичный пластик из стеклонаполненного полиамида (полиамида PA-A6), который выдерживает температуру до 960 °С!
Безопасность: защитные шторки и другие особенности
При разработке SWN ARMAT мы уделили особое внимание безопасности. Специальная защитная шторка исключает неправильное подключение и ошибки при монтаже.
Серебрение неподвижного контакта уменьшает переходное сопротивление, образование окисления и снижает потери мощности, а значит и риск перегрева. Важно отметить, что подключение можно произвести как снизу, так и сверху. Это может быть удобным в зависимости от стороны подвода питающих проводов.
Характеристики SWN ARMAT
- Широкий диапазон номинальных токов 16, 32, 40, 63, 80, 100, 125 А.
- Число полюсов 1,2,3,4.
- Номинальный кратковременно выдерживаемый ток (Icw) = 1500 A (1 секунда) и номинальный условный ток КЗ (Iq) = 10 000 A — SWN ARMAT готов к высоким токам коротких замыканий и перегрузок.
- Номинальная наибольшая включающая способность (Icm) = 5000 A. Такой ток SWN способен включать при заданном напряжении в заданных условиях эксплуатации без нарушения его работоспособности.
- 10 000 циклов В-О (механическая износостойкость) и 3 000 циклов В-О (электрическая износостойкость) — прослужит долго!
- Сечение присоединяемых проводников — до 50 мм2. Это выше, чем у автоматических выключателей, которые допускают присоединение проводников сечением до 25 или 35 мм2, в зависимости от модели.
- Номинальное импульсное выдерживаемое напряжение (Uimp) = 6 кВ.
Другие технические преимущества
- Индикатор положения контактов: вы всегда знаете, когда SWN включен или выключен.
- Диапазон температуры эксплуатации: от —40 до +70 °C. Работает в любых климатических условиях!
- Полости для теплоотвода обеспечивают эффективное охлаждение.
- Применение на постоянном токе: до 48 В DC на полюс.
- Двухпозиционная защелка DIN-рейки: удобный и быстрый монтаж.
- Усиленная скоба винтового зажима типа «ласточкин хвост» гарантирует надежную фиксацию в электрощите.
- Доработанная топология неподвижного контакта с расщепленной контакт-деталью: достигается еще бо́льшая тепловая стабильность за счет распределения энергии.
- Категория применения AC-22A: устройство предназначено для коммутации смешанных активных и индуктивных нагрузок, включая умеренные перегрузки.
На нашем сайте вы сможете узнать больше подробностей о выключателе-разъединителе SWN ARMAT и посмотреть весь ассортимент линейки.
