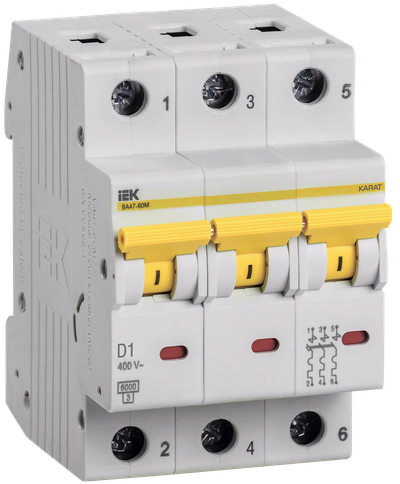

KARAT Автоматический выключатель ВА47-60M 3P D 1А 6кА IEK
Новинка
Артикул:
Основные характеристики
| Номин ток, А | 1.0 |
| Количество полюсов | 3 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Номин раб напряжение, В | 400 |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.
Технические характеристики
| Номин ток, А | 1.0 |
| Количество полюсов | 3 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 9.0 |
| Вес одного полюса, кг | ≤ 0,2 |
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Класс защиты от поражения электрическим током | 0 |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество защищенных полюсов | 3 |
| Макс сечение входящего кабеля, мм² | 25 |
| Мех износостойкость, циклов | ≥ 20000 |
| Монтажная глубина - ниши, мм | 71 |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
| Общ количество полюсов | 3 |
| Отключающая способность по EN 60898, кА | 6 |
| Степень защиты - IP | IP20 |
| Тип подключения | Винтовое соединение |
| Частота, Гц | 50 |
| Ширина по количеству модульных расстояний | 3 |
| Электр износостойкость, циклов | ≥ 8000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Информационные материалы
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 48 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056651652 | 4606056651669 | 4606056651676 |
| Вес брутто, кг | 0.335 | 1.342 | 16.1 |
| Вес нетто, кг | 0.302 | 1.208 | 14.496 |
| Объем, м^3 | 0.000457 | 0.001828 | 0.021936 |
| Длина, см | 7.5 | 22 | 53 |
| Высота, см | 8.4 | 7.5 | 18 |
| Ширина, см | 1.8 | 8.5 | 23 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
