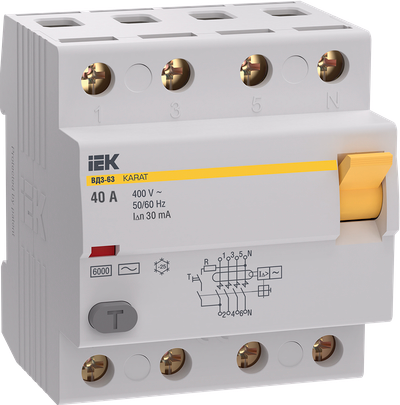

Выключатель дифференциальный (УЗО) KARAT ВД3-63 4P 40А 30мА 6кА тип AC IEK
![Выключатель дифференциальный (УЗО) KARAT ВД3-63 4P 40А 30мА 6кА тип AC IEK](https://cdn-02.iek.ru/imgproxy/mODO8TfyISDiIg5pMKYczEmMZsQZC8BCaT7OElZKpAU/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU3MTdkYTQxMTBkNmViZDM5OWZjNWEyZGJiODY5OTY0Nzc1ZDU5MmZlOGI2YjJhNWM2NDUzMDI2MTZlYzE4ZGYucG5n.webp)
Артикул:
Основные характеристики
Номинальный ток, А | 40 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 6 |
Номин ток утечки, А | 0.03 |
Тип тока утечки | Переменный (AC) |
Описание
Выключатель дифференциального тока без встроенной защиты от сверхтоков типа ВД3-63 серии KARAT предназначен для автоматического выключения питания при повреждении изоляции в однофазных и трехфазных электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц. Выключатель электромеханического типа и является функционально не зависящим от напряжения сети и предназначен для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливаются в низковольтные комплектные устройства ввода и распределения, со степенью защиты не ниже IP30. ВДТ не предназначен для отключения токов короткого замыкания и токов перегрузки.
Срок службы:
15 лет
Гарантия:
10 лет
Технические характеристики
Номинальный ток, А | 40 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 6 |
Номин ток утечки, А | 0.03 |
Тип тока утечки | Переменный (AC) |
Селективная защита | Нет |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Степень защиты - IP | IP20 |
Тип монтажа | На DIN-рейку |
Частота | 50/60 Гц |
Мех износостойкость, циклов | 10000 |
Электр износостойкость, циклов | 4000 |
откл способность при коротком замыкании-Icw, кА | 6 |
Импульсная прочность, кА | - |
Макс сечение входящего кабеля, мм² | 50 |
Номин неоткл диф ток, мА | 15.0 |
Номин условный ток короткого замыкания Icn, А | 6000 |
Момент затяжки, нм | 2 |
Режим работы | Продолжительный-S1 |
Номин ток, А | 40 |
Номин раб напряжение, В | 400 |
Номин напряжение изоляции Ui, В | 415 |
Ширина по количеству модульных расстояний | 4 |
Сечение одножильного жёсткого провода, мм² | 1,5...50 |
Сечение многожильного гибкого провода, мм² | 1,5...35 |
Рабочая температура окружающей среды, °C | -25...45 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 24 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084108323 | 4610084108330 |
Вес брутто, кг | 0.403 | 9.672 |
Вес нетто, кг | 0.4 | 9.6 |
Объем, м^3 | 0.000693 | 0.016632 |
Длина, см | 8.7 | 33.2 |
Высота, см | 8 | 17.7 |
Ширина, см | 8.7 | 28.3 |
Способ нанесения информации | На коробку | На коробку |
