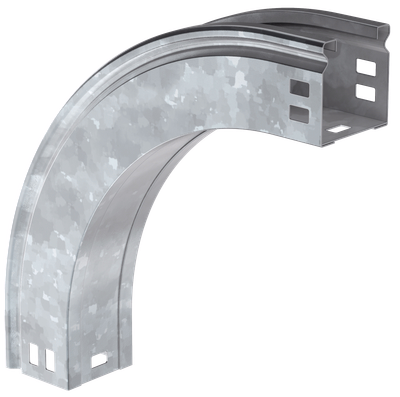

Поворот плавный 90град вертикальный внешний (тип В20) ESCA 50х50мм HDZ IEK
Основные характеристики
Ширина кабельного лотка , мм | 50 |
Высота, мм | 50 |
Ширина, мм | 50 |
Отклонение - угол | 90 |
Защитное покрытие поверхности | Покрытие методом горячего погружения |
Описание
Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.
Технические характеристики
Ширина кабельного лотка , мм | 50 |
Высота, мм | 50 |
Ширина, мм | 50 |
Отклонение - угол | 90 |
Защитное покрытие поверхности | Покрытие методом горячего погружения |
Толщина металла, мм | 0.8 |
Изменение направления | Вертикально ниспадающий (внешний) |
Внутр радиус, мм | 100 |
Перфорированная боковая стенка | Нет |
Перфорация в основании для монтажа | Нет |
Модель или исполнение | C разъемом |
Исполнение для больших расст-усиленный | Нет |
Подходит для обеспеч целостности цепи | Нет |
Материал | Сталь |
Нержавеющая сталь травлёная | Нет |
Цвет | Светло-серый |
Номер цвета RAL | 7047 |
Вес, кг | 0,37 |
Длина, мм | 220 |
Толщина цинкового покрытия, мкм | 55 |
Класс стойкости к коррозии | 6 |
Монтажная температура, °C | -50...40 |
Температура эксплуатации, °C | -50...40 |
Ширина ответвления, мм | 50 |
Вид или марка материала | Сталь оцинкованная |
Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
Степень защиты - IP | IP00 |
Высота кабельного лотка , мм | 50 |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Сертификат ИСО (PDF, 2.770 MB)
Сертификат добровольный ПБ (PDF, 7.696 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.502 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.588 MB)
Сертификат добровольный ПБ (PDF, 1.663 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.588 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.871 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.742 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.219 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.633 MB)
EPLAN, База EPLAN (ZIP, 4.286 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.078 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.938 MB)
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | СТРЕТЧ-ПЛЁНКА | СТРЕТЧ-ПЛЁНКА |
Материал упаковки | ПОЛИЭТИЛЕН (PE) | ПОЛИЭТИЛЕН (PE) |
Штрихкод | 4606056696530 | 4606056696530 |
Вес брутто, кг | 0.37 | 0.37 |
Вес нетто, кг | 0.37 | 0.37 |
Объем, м^3 | 0.00176 | 0.00176 |
Длина, см | 22 | 32 |
Высота, см | 22 | 11 |
Ширина, см | 5 | 5 |
Способ нанесения информации | На стикер | На стикер |
