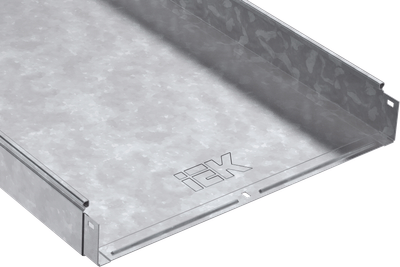

ESCA Лоток неперфорированный 80х400х3000-1,2 HDZ IEK

ESCA Лоток неперфорированный 80х400х3000-1,2 HDZ IEK
Артикул:

Основные характеристики

Тип лоткаНеперфорированный
Ширина, мм400
Высота, мм80
Длина, мм3000
Вид или марка материалаПрочее
Посмотреть все характеристики

Описание

Неперфорированные прокатные лотки HDZ (изготовленные методом погружения готового изделия в расплав цинка) входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. По требованиям безопасности изделие соответствует техническому регламенту IEC 61537.

  • Срок службы:

    20 лет

  • Гарантия:

    3 года

Основные документы

Посмотреть все характеристики

Преимущества

  • Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
  • Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
  • Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
  • Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
ESCA Лоток неперфорированный 80х400х3000-1,2 HDZ IEK

Особенности конструкции

Лотки имеют разъемы "Мама"-"Папа", с помощью которых соединяются и прочно фиксируются комплектом соединительным КС М6x10. Стандартная длина лотков 3 метра.

Лотки имеют разъемы "Мама"-"Папа", с помощью которых соединяются и прочно фиксируются комплектом соединительным КС М6x10. Стандартная длина лотков 3 метра.

Лоток имеет замок круглой, травмобезопасной формы, который, к тому же, увеличивает механическую прочность лотка в сравнении с прямыми, беззамковыми лотками.

Лоток имеет замок круглой, травмобезопасной формы, который, к тому же, увеличивает механическую прочность лотка в сравнении с прямыми, беззамковыми лотками.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок.

Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.

Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.

Технические характеристики

Тип лоткаНеперфорированный
Ширина, мм400
Высота, мм80
Длина, мм3000
Вид или марка материалаПрочее
Вес, кг на м п5.62
Защитное покрытие поверхностиПокрытие методом горячего погружения
Исполнение для больших расст-усиленныйДа
МатериалСталь
Модель или исполнениеИнтегрированный разъем
НАТО монтажные отверстия Да
Нержавеющая сталь травлёнаяНет
Номер цвета RAL7047
Перфорация в основании для монтажаНет
Перфорированная боковая стенка Нет
Подходит для обеспеч целостности цепиДа
Толщина материала, мм1,2
ЦветСветло-серый

Документация

Логистические параметры

ГрупповаяТранспортная
Количество36
Единицы измерениямм
Тип упаковкиБЕЗ УПАКОВКИПАЧКА
Материал упаковкиНЕ УКАЗАНПОЛИПРОПИЛЕН
Штрихкод46100843858614606056558180
Вес брутто, кг18.27936.557
Вес нетто, кг18.27853436.557
Объем, м^30.0960.0984
Длина, см300300
Высота, см841
Ширина, см408
Способ нанесения информацииНа стикерНа стикер
