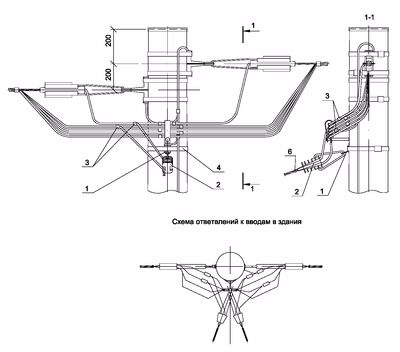

Ответвление в одну сторону 2хСИП4-2 к вводам в здание от анкерной одноцепной деревянной опоры IEK
Артикул:
Основные характеристики
| Вид решения | Деревянная |
| Наименование решения | Ответвления к вводам в здания |
| Группа опоры | Анкерная |
| Количество цепей | Одноцепная |
| Количество ответвлений | В одну сторону |
Описание
Ответвления к вводам в здания от одноцепной анкерной опоры.
Преимущества
- Соответствие требованиям стандарта СТО ПАО РОССЕТИ.
- Сотрудничество с ведущими российскими энергетическими компаниями.
- Возможность внесения изменений в любое решение силами технических специалистов ГК IEK.
- Короткие сроки поставки компонентов решения обеспечиваются наличием широкой складской и партнёрской сети.
Технические характеристики
| Вид решения | Деревянная |
| Наименование решения | Ответвления к вводам в здания |
| Группа опоры | Анкерная |
| Количество цепей | Одноцепная |
| Количество ответвлений | В одну сторону |
| Количество жил ответвления СИП, шт | 2х2 |
Комплектация
| Артикул | Наименование | Кол-во |
|---|---|---|
| UHH21-D6-180-100 | Хомут для СИП ХС-180 (100 шт/упак) IEK | 2 |
| UKA-12-2-200 | Кронштейн анкерный КАБ-200 (CAB25) IEK | 1 |
| UZA-11-D02-D35 | Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) IEK | 4 |
| UZA-11-D35-D150-1 | Зажим ответвительный изолированный ЗОИ 35-150/35-150 IEK | 4 |
| UZA-14-D16-D25-S | Зажим анкерный ЗАБ 16-25 (DN 123) IEK | 2 |
| UZA-14-D16-D25-S | Зажим анкерный ЗАБ 16-25 (DN 123) IEK | 2 |
| UZA-14-D16-D35-1000 | Зажим анкерный ЗАН 16-35/1000 (PA 1000) IEK | 2 |
| UZA-14-D50-D70-1500 | Зажим анкерный ЗАН 50-70/1500 (PA 1500) IEK | 2 |
| UZA-50-100 | Скрепа СГ-20 100шт/упак (A200, NC 20) IEK | 1 |
| UZA-L50 | Лента бандажная ЛМ-50 (F 2007, COT37, F207) IEK | 1 |
