IEK разработал новую линейку модульного оборудования под названием MASTER. Как она создавалась и что отличает ее от других серий бренда, рассказывает ведущий конструктор службы R&D IEK GROUP Алексей Косилов.
― В ассортименте IEK уже есть линейки ARMAT и KARAT, хорошо зарекомендовавшие себя среди профессионалов. С чем связано появление нового продукта?
― Он дополняет существующие линейки. По характеристикам и потребительским свойствам MASTER IEK сопоставим с ARMAT, но более доступен по цене. Самое главное ― новая серия будет производиться в России. Для этого была специально спроектирована сборочная автоматизированная линия на заводе «Контактор» в Ульяновске.
Нашей главной задачей было создать высококачественный и доступный продукт, который мы будем производить здесь, в России, на собственных мощностях.
― И как удалось решить эту задачу?

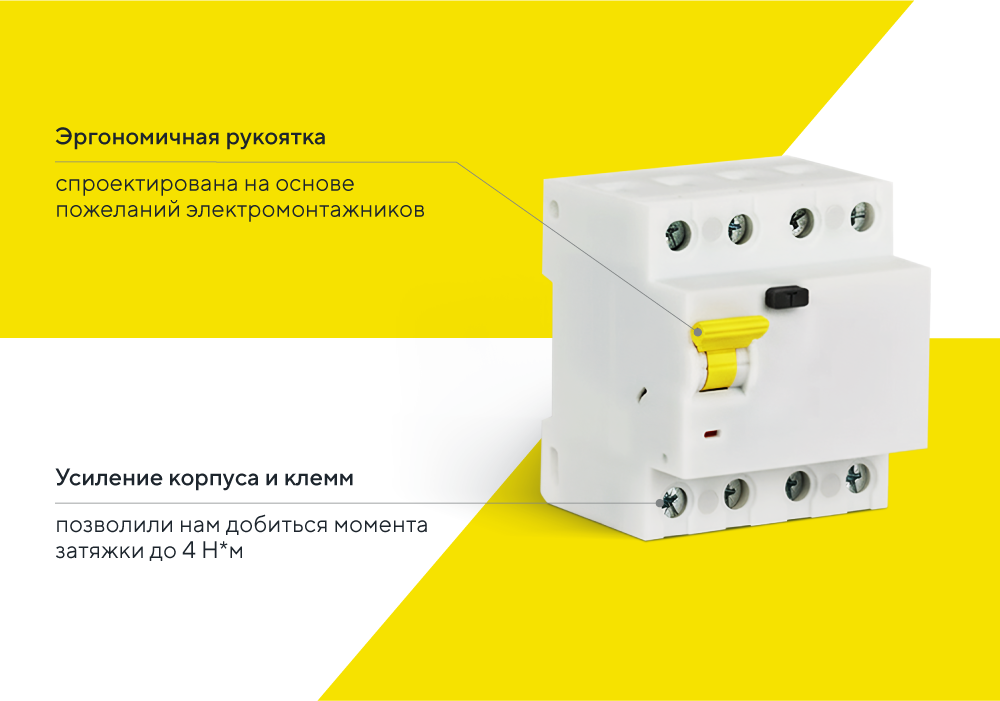

― В первую очередь, мы стремились создать максимально эргономичный, удобный в монтаже и эксплуатации продукт, с характеристиками выше среднего, но по приемлемой цене. Такие пожелания высказали наши заказчики: мы провели несколько фокус-групп c профессионалами, которые ежедневно работают с модульным оборудованием. Для нас было важно выпустить продукт, в котором будут воплощены их конкретные пожелания.

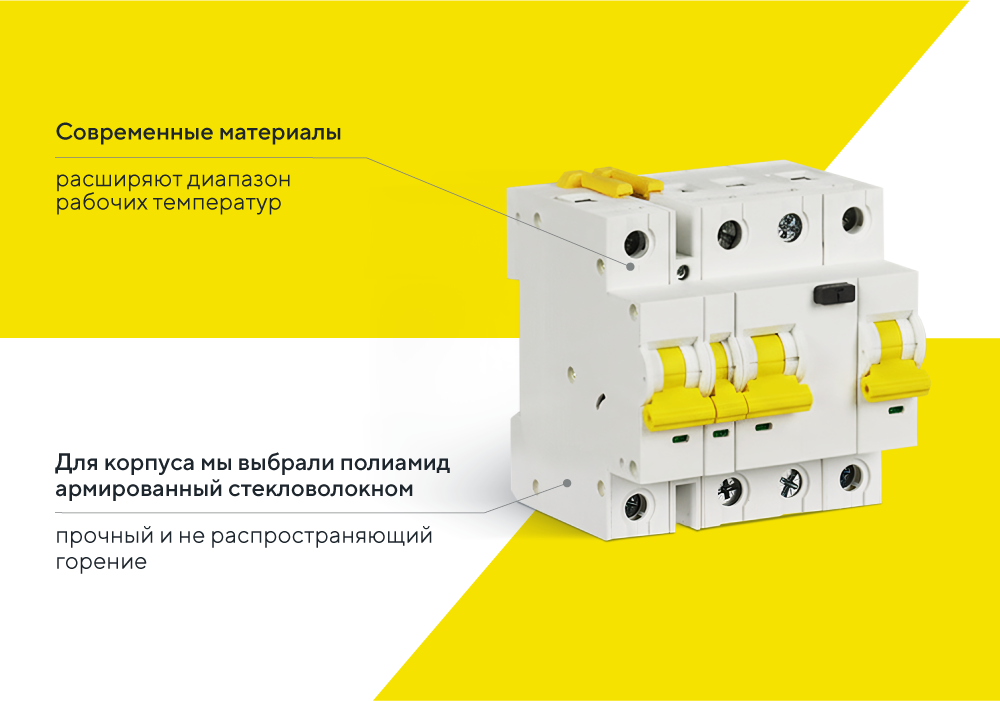

Поэтому мы очень тщательно выбирали конструктив, а также материалы ― они должны быть качественными, но недорогими. Мы нашли их: контактные напайки аппаратов MASTER IEK выполнены из специального композитного сплава на основе серебра, а корпус — из пластика, армированного стекловолокном. Он прочный и не поддерживает горение.
— Почему для производства был выбран именно «Контактор»?
Эта площадка лучше всего подходит для производства низковольтного оборудования ― завод выпускает его уже больше 80 лет. За эти годы на предприятии накоплен огромный опыт, работают высококвалифицированные профильные специалисты, есть уникальная испытательная лаборатория.
— Расскажите, как проходила разработка новой линейки?
Работа заняла три года. На первом этапе мы сформировали требования к аппаратам: они должны быть надежными, безопасными, функциональными и достаточно простыми (без ущерба для качества). Кроме того, мы искали конструкцию, в которую можно добавить дополнительные функции и возможности.
Далее среди десяти лучших конструкторских решений и технологий мы выбрали один, наиболее отвечающий нашим запросам.
Затем дизайнеры IEK разработали внешний вид будущих устройств.
Когда конструктив и дизайн были утверждены, на 3D-принтере были отпечатаны прототипы устройств, и мы приступили к испытаниям ― проверке эффективности и валидации внешнего вида будущих изделий. Всего на стадии 3D-прототипирования было три итерации образцов: если испытания показывали недостатки, мы создавали следующий прототип, в котором их устраняли.
После этого изготовили черновой вариант пресс-форм и на образцах, отлитых в нашем пластике, провели серьезные проверки, такие как испытания предельной отключающей способности и износостойкости.
Кстати, проверку на предельную отключающую способность не в каждой лаборатории можно провести. При ней на испытательную установку подается ток такой величины, что он мог бы обесточить жилой квартал или небольшой город, особенно при тестировании выключателей в литом корпусе больших габаритов или воздушных АВ. У IEK GROUP есть возможность испытывать практически любое оборудование на собственной площадке, в Испытательном центре электрооборудования завода «Контактор». Его генератор способен выдавать до 135 кА переменного и до 160 кА постоянного тока при напряжении до 1,2 кВ.
Сейчас мы перешли от испытаний 3D-прототипов к тестированию аппаратов, пластиковые детали которых отлиты в пресс-формах. Это длительный и многоступенчатый цикл, который позволит нам окончательно убедиться в том, что конструкция изделий прочная, надежная и безопасная.
― В чем преимущества модульного оборудования MASTER?
― В нем собраны решения и возможности, свойственные оборудованию более высокого ценового сегмента. Перечислю лишь некоторые из технических особенностей.

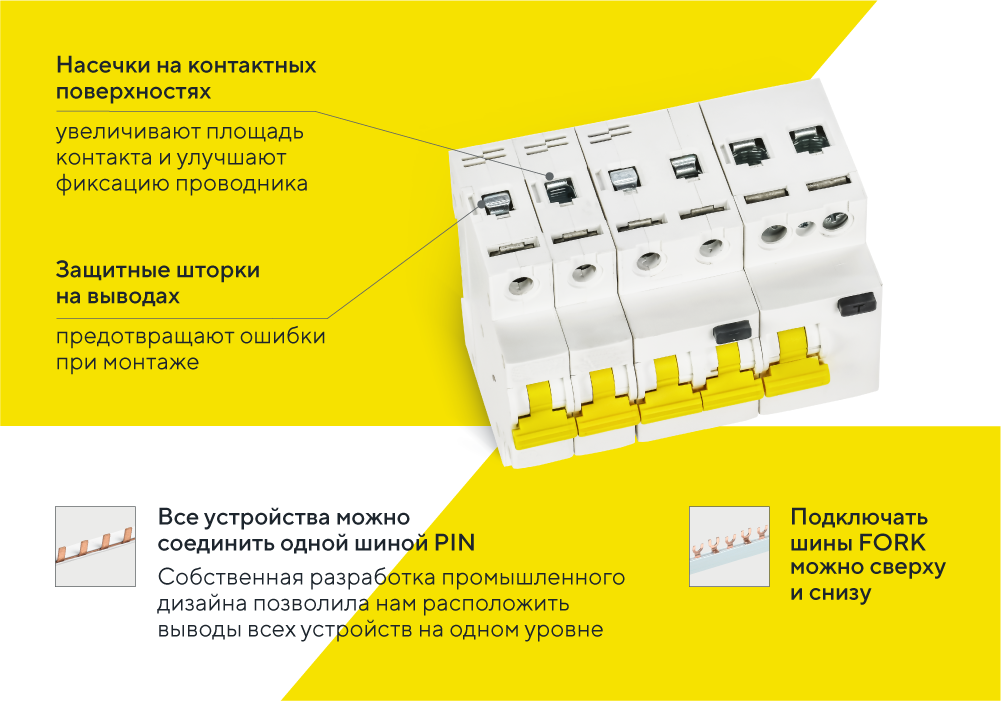

Шторки на выводах помогают избежать неправильного присоединения проводов: ранее они были только на устройствах топовых линеек европейских брендов. Механизм с мгновенным замыканием контактов делает автоматические выключатели и АВДТ более безопасными и увеличивает ресурс контактной группы. Представьте: в квартире сработал автоматический выключатель, хозяйка идет его включать и поднимает рукоятку очень медленно и осторожно. При этом контакты все равно замкнутся практически мгновенно, что исключает возможность их подгорания.

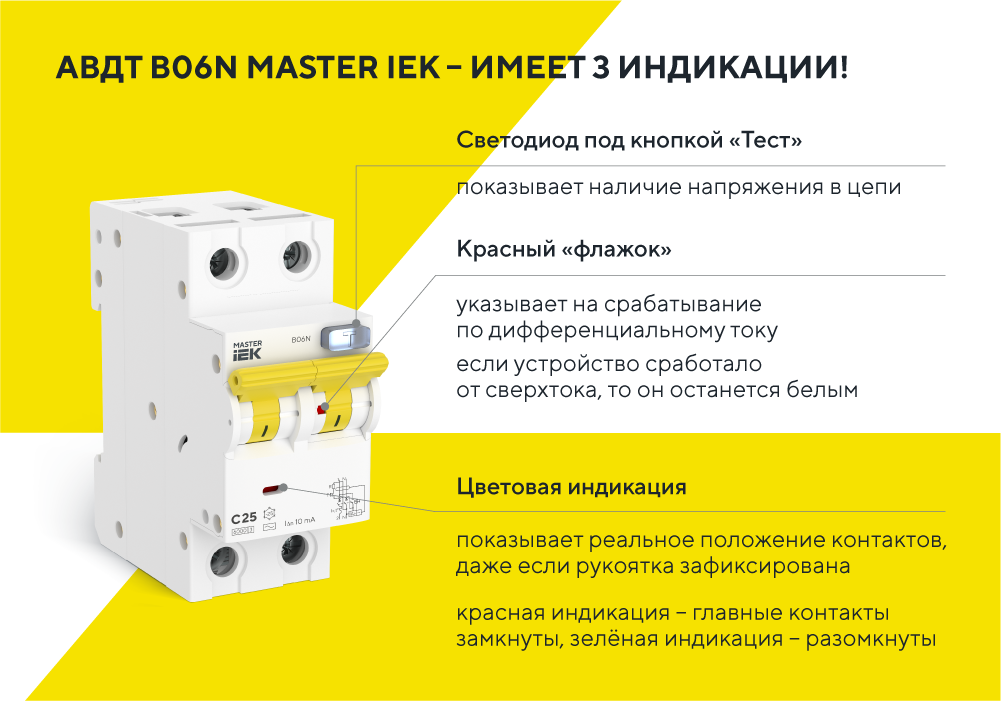

В АВДТ добавлен цветовой индикатор срабатывания от дифференциального тока. Он расположен у одной из рукояток и становится красным, если устройство отключилось от замыкания на землю. Если от сверхтока ― остается белым. Это поможет потребителю определить причину отключения устройства и в зависимости от этого решить, какие меры принять. Такая особенность есть и в серии ARMAT, но новинка, как мы уже говорили, будет доступна более широкой аудитории.
Также АВДТ имеет решение, которое лично мне оно особенно нравится, — это индикатор наличия напряжения в цепи, совмещенный с кнопкой «тест». Когда на устройство подается напряжение, кнопка подсвечивается. А другой индикатор показывает положение главных контактов, даже если рукоятка зафиксирована: зеленый цвет — контакты разомкнуты, красный ― замкнуты.
Все устройства новой линейки можно соединять между собой шинами FORK или PIN, используя верхние или нижние выводы. Благодаря этому монтаж становится более удобным и безопасным.

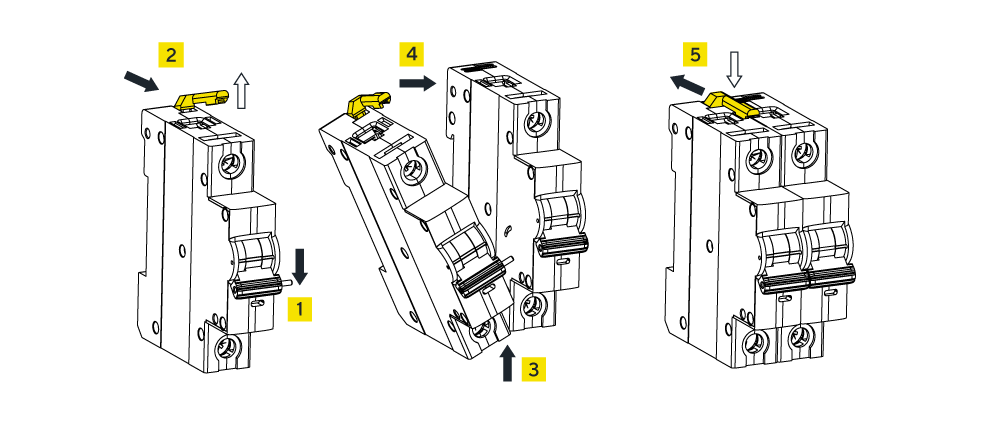

Простое присоединение дополнительных устройств в три этапа: нажать на защелку, соединить устройства, отпустить защелку. Демонтаж в обратной последовательности.
Отдельно отмечу современную систему фиксации дополнительных устройств FastClip (фаст-клип). Подпружиненная защелка позволяет максимально легко и быстро соединять и разъединять устройства. Это существенно ускоряет подключение дополнительных устройств, а значит, на монтаж электрического щита уйдет меньше времени и трудозатрат.
― Что включает в себя линейка и в каких отраслях может применяться?

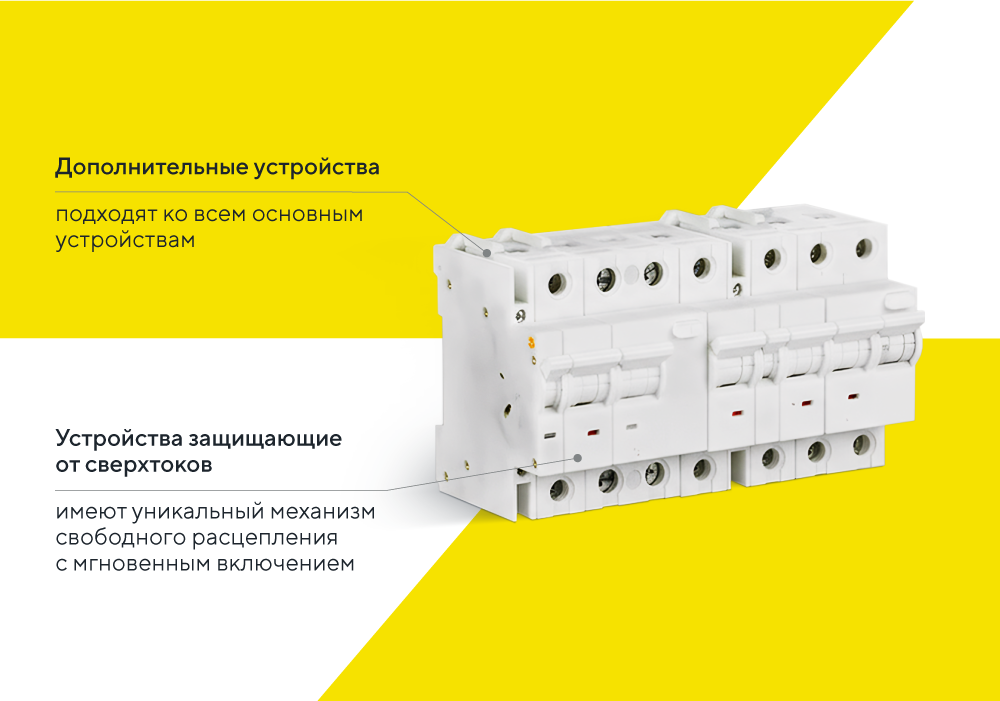

― В серию входят автоматические выключатели с отключающей способностью 6000 А и 10000 А, устройства дифференциального тока (ВДТ и АВДТ) и выключатели-разъединители. Для автоматических выключателей, ВДТ и АВДТ предусмотрены дополнительные устройства: независимые расцепители, расцепители минимального и максимального напряжения, дополнительные контакты состояния и срабатывания. Для выключателей-разъединителей можно установить дополнительные контакты состояния.
Линейка универсальна. Устройства могут применяться в инфраструктуре, в коммерческом строительстве и на производстве, но также прекрасно подходят и для использования в частном секторе, медицинских и образовательных учреждениях.
В общем, линейка MASTER получилась крутой! Мы добавили в устройства целый комплекс интересных решений. Это позволило сделать их безопасными и надежными, а также эргономичными и комфортными в работе.
