На современных предприятиях ключевыми задачами остаются снижение операционных расходов и повышение стабильности технологических процессов. Эффективным инструментом, позволяющим одновременно добиться обеих целей, являются частотные преобразователи — ключевой компонент в системах автоматизации, позволяющий управлять скоростью и моментом электродвигателя переменного тока.
ПЧ обеспечивает плавное изменение скорости вращения двигателя за счет регулирования частоты и напряжения на обмотках. Но настоящий потенциал преобразователя частоты раскрывается при использовании встроенного ПИД-регулятора.
Это решение превращает преобразователь частоты из простого исполнительного устройства в интеллектуальный центр управления, который непрерывно оптимизирует работу системы без необходимости вмешательства оператора. Управление оборудованием переходит на качественно новый уровень, обеспечивая прямую финансовую выгоду для потребителя.
Принцип работы и практическая реализация

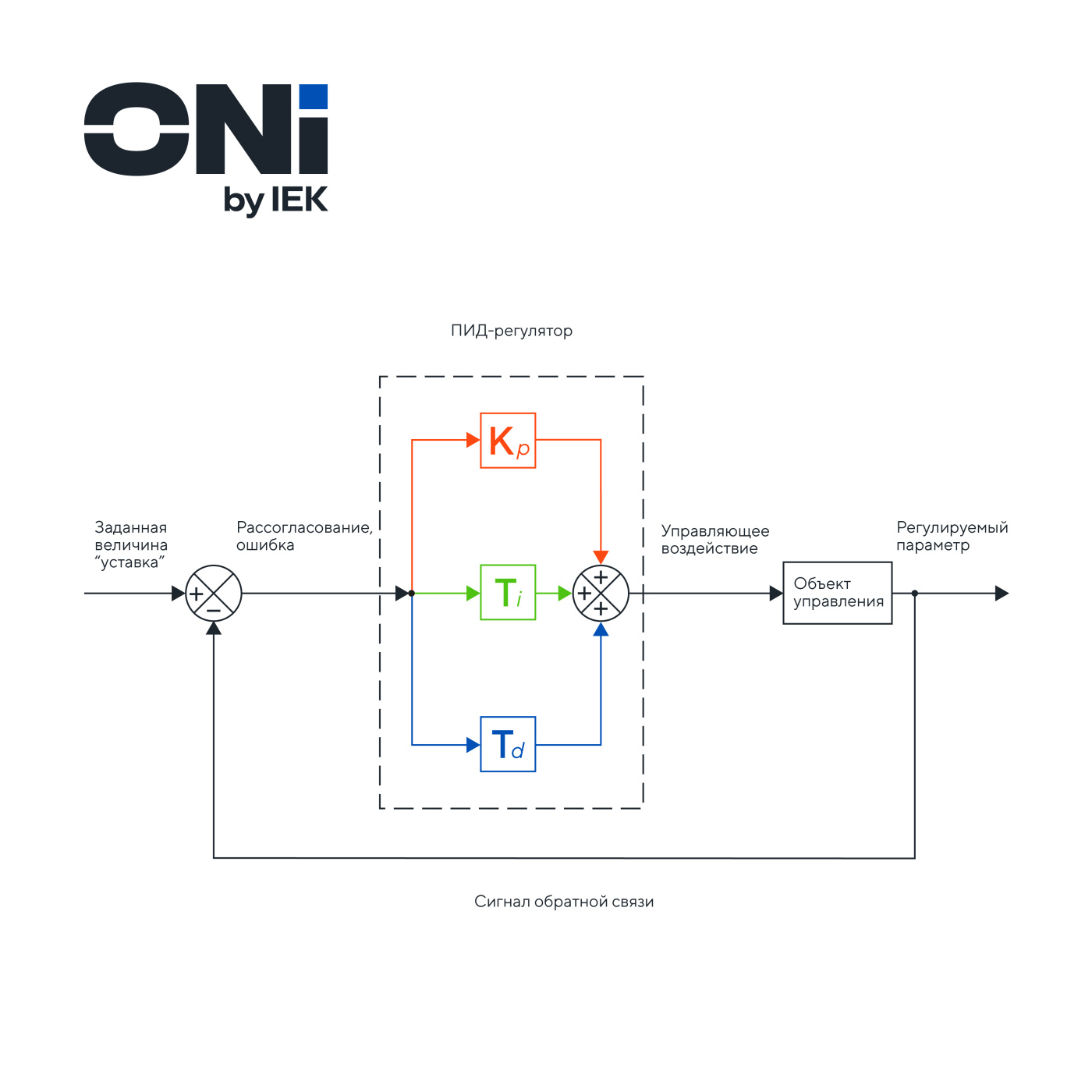

Алгоритм ПИД (Пропорционально-Интегрально-Дифференциальный) регулятора обрабатывает сигнал обратной связи от датчиков, вычисляя управляющее воздействие на двигатель. ПИД-регулятор может быть как встроенным в сам преобразователь частоты, так и внешним устройством (отдельным контроллером); в обоих случаях принцип его работы остается одинаковым.
Однако встроенный непосредственно в ПЧ ПИД-регулятор имеет важное преимущество — все вычисления происходят внутри одного устройства. Это исключает задержки, присущие системам с внешними контроллерами, и значительно повышает быстродействие и надежность контура управления.
Подробнее о принципе работы ПИД-регулятора можно прочитать в нашем блоге. Здесь же мы кратко напомним, что регулятор формирует управляющий сигнал на основе отклонения текущих показаний от заданной уставки, одновременно учитывая накопленные ошибки и прогнозируя возможные колебания процесса (проще говоря, он проверяет, насколько текущее значение отличается от нужного, исправляет прошлые ошибки и подсказывает, что может измениться в будущем).
Такое управление позволяет поддерживать параметры процесса в оптимальных пределах, минимизируя ручную настройку и снижая риск аварий.
Как работает ПИД с ПЧ: простой разбор на реальном примере
Перейдем к главному и подробно рассмотрим, как информация от датчиков проходит через ПИД-регулятор к преобразователю частоты, как формируется сигнал управления и как двигатель реагирует на эти изменения, чтобы вам было понятно, что именно происходит внутри системы.
- Сбор информации: датчики системы измеряют текущие параметры процесса, такие как давление, уровень жидкости, скорость или температуру, и передают сигнал в ПИД-регулятор.
- Обработка и расчеты внутри ПЧ: преобразователь частоты со встроенным ПИД-регулятором получает сигнал от датчиков и сразу же начинает внутренние вычисления. Встроенный ПИД-алгоритм анализирует отклонение текущего значения от заданной уставки и рассчитывает необходимое воздействие с учетом трех составляющих: пропорциональной, интегральной и дифференциальной. Все эти сложные математические операции происходят внутри ПЧ в реальном времени — преобразователь сам «думает» и принимает решения о том, как нужно изменить работу двигателя.
- Формирование выходных параметров: на основе расчетов встроенного ПИД-регулятора ПЧ напрямую формирует оптимальные параметры частоты и напряжения для двигателя.
Например, если ПИД-алгоритм определил, что нужно увеличить производительность на 25%, ПЧ сразу повышает частоту с 20 Гц до 25 Гц и соответственно корректирует напряжение с 200 В до 250 В. Через секунду внутренние расчеты показывают необходимость дальнейшего увеличения — ПЧ поднимает частоту до 40 Гц и напряжение до 400 В, чтобы двигатель развивал больший момент и скорость. Весь процесс расчета и управления происходит внутри одного устройства, что обеспечивает максимально быстрое реагирование на изменения.
Таким образом, ПЧ со встроенным в него ПИД-регулятором пропорционально меняет частоту и напряжение, чтобы двигатель работал именно так, как нужно для конкретного процесса. Все операции — от получения сигнала датчика до формирования выходных параметров — происходят внутри одного устройства, обеспечивая максимально быстрое и точное управление без задержек на передачу данных между отдельными компонентами.
- Реакция двигателя: в свою очередь электродвигатель изменяет скорость вращения и развивает необходимый момент для преодоления сопротивления нагрузки — например, массы перемещаемого груза, сопротивления вращению вентилятора, гидравлического сопротивления насоса при перекачивании жидкости и т.п.
- Обратная связь: изменения параметров процесса фиксируются датчиками, сигнал возвращается в ПИД-регулятор и цикл управления повторяется, обеспечивая непрерывную корректировку и стабильность работы системы.
Какие задачи решает ПЧ с встроенным ПИД-регулятором
1. Поддержание давления в насосных станциях
Задача: Обеспечить стабильное давление в трубопроводе независимо от расхода воды (количества открытых кранов).
Реализация: Датчик давления непрерывно передает сигнал на вход ПИД-регулятора, встроенного в ПЧ насосного двигателя. При увеличении расхода и падении давления регулятор мгновенно вычисляет необходимость повышения скорости вращения насоса. Преобразователь частоты увеличивает выходную частоту и напряжение, поднимая производительность насоса для компенсации возросшего потребления. Как только расход снижается, система плавно уменьшает скорость, предотвращая скачки давления и перерасход электроэнергии. Это решает классические проблемы «проточных» систем с прямым пуском: гидроудары и постоянные циклы включения/выключения.

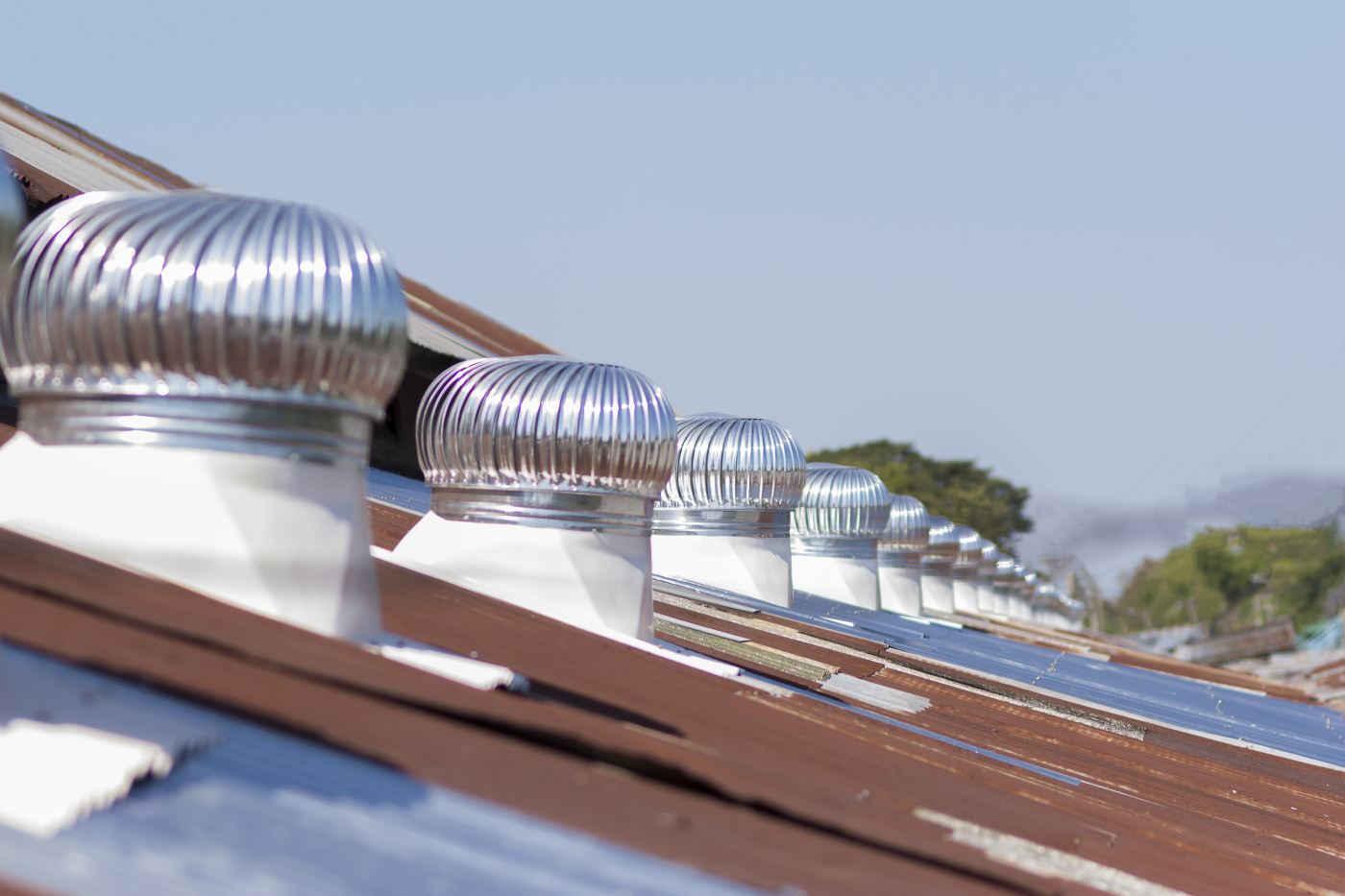

2. Регулирование температуры в системах вентиляции и обогрева
Задача: Поддерживать заданную температуру воздуха в помещении или технологической зоне.
Реализация: ПИД-регулятор получает данные от температурного датчика. Если температура отклоняется от уставки, алгоритм рассчитывает необходимое изменение производительности вентилятора или насоса системы обогрева/охлаждения. Например, при росте температуры в цеху ПЧ плавно увеличивает скорость вентилятора, обеспечивая более интенсивный воздухообмен. ПИД-алгоритм не просто «включает» или «выключает» обдув, а точно дозирует его интенсивность, что гарантирует плавность регулирования и исключает температурные колебания.
3. Управление уровнем в резервуарах
Задача: Автоматическое поддержание уровня жидкости в баке, избегая его переполнения или осушения.
Реализация: Сигнал с датчика уровня поступает на ПЧ, управляющий двигателем насоса перекачки или закачки. ПИД-регулятор не просто работает по принципу «вкл/выкл» при достижении граничных значений. Он может пропорционально снижать производительность насоса по мере приближения уровня к заданной отметке, обеспечивая сверхплавное и точное позиционирование, что критично для избежания всплесков и пенообразования в емкостях.
Ключевые преимущества встроенного решения
Использование преобразователя частоты со встроенным ПИД-регулятором дает неоспоримые преимущества:
- Высокое быстродействие. Отсутствие необходимости обмена данными с внешним контроллером минимизирует задержки в контуре управления, что критично для динамичных процессов.
- Повышенная надежность. Архитектура «всё в одном» сокращает количество компонентов системы (кабели, клеммы, отдельные блоки), что повышает общую надежность и уменьшает число потенциальных точек отказа.
- Экономическая эффективность. Отпадает необходимость в приобретении, монтаже и настройке отдельного ПИД-контроллера, что снижает капитальные и эксплуатационные расходы.
- Простота настройки и управления. Все параметры процесса и настройки регулятора программируются через единый интерфейс самого преобразователя частоты, что упрощает ввод в эксплуатацию и последующее обслуживание.
Прямая выгода для потребителя заключается в значимом снижении эксплуатационных расходов и повышении качества продукции. За счет точного поддержания параметров процесса (например, стабильного давления без скачков или точной температуры в печи) технологическое оборудование работает в оптимальном, а не в предельном режиме. Это приводит к сокращению перерасхода энергоресурсов, уменьшению брака, продлению срока службы самого оборудования и снижению затрат на его ремонт. Инвестиция в интеллектуальное управление окупается за счет повышения общей эффективности производства.
Таким образом, встроенный ПИД-регулятор трансформирует частотный привод из исполнительного устройства в центральный узел принятия решений для широкого спектра задач автоматизации. Это готовое, оптимизированное и экономичное решение для построения точных, надежных и энергоэффективных систем управления.
