Ранее мы рассказывали про базовый и оптимальный варианты электрощита. Сегодня мы не будем ни в чем себя ограничивать и используем максимально функциональные решения.

Расскажем, как создать проект премиального домашнего электрощита с защитой от всех возможных угроз и аварийных ситуаций.

В предыдущих сериях

Напомним, что мы собираем электрощит для загородного дома, у которого есть трехфазный ввод с выделенной мощностью 15 кВт.

Мы распределили нагрузки по группам и отметили их на плане здания. Получили такие планы электроснабжения по розеточным группам и по группам освещения:

План электроснабжения

Цвет на схеме	Группа розеток
Зеленый	Открытая и закрытая террасы, коридор
Красный	Две малые спальни
Оранжевый	Большая спальня
Синий	Кухня-столовая
Серый	Рабочая зона кухни
Голубой	Холодильник
Бежевый	Духовой шкаф и вытяжка
Фиолетовый	Санузел
Желтый	Котел
Розовый	Розетки котельной, насос

План электроосвещения

Цвет на схеме	Группа освещения
Красный	Потолочные светильники в нежилых зонах
Зеленый	Настенные светильники в жилых зонах и коридоре
Желтый	Потолочные светильники в жилых зонах

Во второй части мы получили такую оптимальную схему электроснабжения.

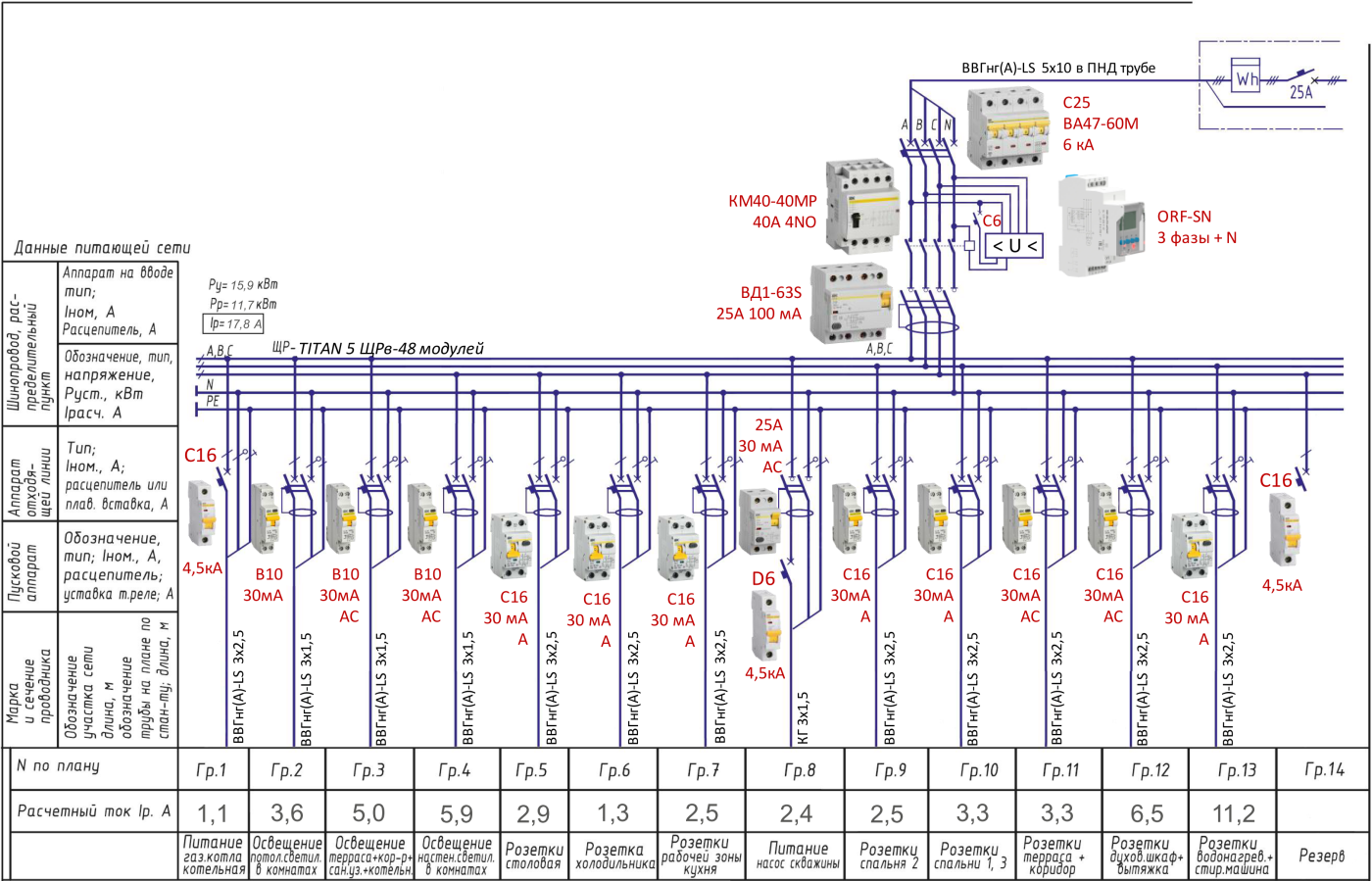

Оптимальная схема электрощита

Почти на все группы мы установили ВДТ (УЗО) либо АВДТ для защиты человека от поражения электрическим током. На вводе установлены противопожарный селективный ВДТ и реле контроля напряжения с контактором.

Переходим к премиальному решению

Новый электрощит — TITAN 5

Прежде всего, мы переходим на новый конструктив щита, поскольку прежний размер нам не подходит.

Для новой схемы мы выбрали двухрядный корпус TITAN 5 на 72 модуля. Благодаря съемной монтажной панели и увеличенному пространству за DIN-рейками, в него удобно устанавливать большое количество аппаратов. В комплекте идут суппорты и шины — не нужно ничего покупать дополнительно.

Модульное оборудование

В статье в качестве примеров мы привели модульное оборудование линейки KARAT. Оно отлично справляется с бытовыми нагрузками и проверено временем.

В качестве альтернативы рекомендуем премиальную линейку ARMAT. Она создана как для использования в промышленных проектах, так и для бытового применения на объектах повышенной комфортности. Оборудование ARMAT обладает высокой отключающей способностью, надежностью и долговечностью. С ассортиментом можно ознакомиться в нашем каталоге.

Защита от импульсного перенапряжения

Импульсные перенапряжения могут возникнуть вследствие удара молнии или коммутационных процессов. Их особенность — короткая длительность (от единиц миллисекунд до единиц микросекунд) и высокое значение напряжения (иногда до нескольких десятков киловольт), поэтому реле напряжения не может на них отреагировать.

Для техники такие импульсы несут риск повреждения. Особенно актуально это в частных домах с воздушными линиями питания.

В большинстве бытовых приборов с электронными блоками питания на входе установлены варисторы, которые в некоторой степени купируют импульсные перенапряжения. Однако для минимизации риска повреждения оборудования мы рекомендуем устанавливать устройства защиты от импульсных перенапряжений (УЗИП) типа ОПС1. Это самое быстродействующее устройство в наших электрощитах: время его реакции исчисляется наносекундами.

Принцип работы УЗИП прост: при значительном превышении напряжения оно мгновенно открывается и пропускает через себя чрезмерную энергию на землю.

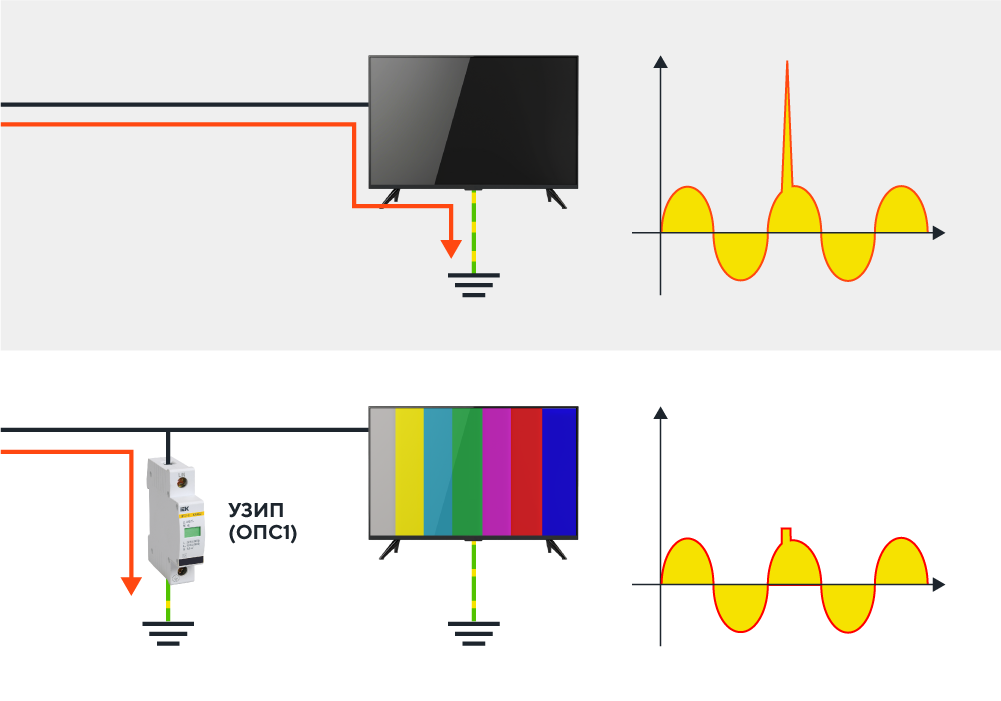

Принцип работы УЗИП.

Мы подробно рассказывали про устройство и установку УЗИП (ОПС1) в наших статьях:

• Если ударила молния, электросеть спасёт УЗИП! https://dzen.ru/a/XvIOhmWws2YrbQ_i
• Установка УЗИП — почему такие строгие требования? https://dzen.ru/a/ZkdizQHmlwrG09Dr

Параметры УЗИП IEK типа ОПС1 приведены в таблице:

Технические характеристики	ОПС1 В (I)	ОПС1 С (II)	ОПС1 D (III)
Номинальное рабочее напряжение, В	400	400	230
Номинальный разрядный ток 8/20 мкс, кА	30	20	5
Максимальный разрядный ток 8/20 мкс, кА	60	40	10
Уровень напряжения защиты, не более, кВ	2	1,8	1
Классификационное напряжение, В	700 ±5%	650 ±5%	420 ±5%
Время реакции, не более, нс	25	25	25
Максимальный ток КЗ, А	100	63	25
Количество полюсов	1, 2, 3, 4	1, 2, 3, 4	1, 2
Сечение присоединяемых проводов, мм²	4...25	4...25	4...25

Установка УЗИП требует расчетов и учета всех условий эксплуатации. Ниже схематично изображен принцип работы комплексной защиты от перенапряжения:

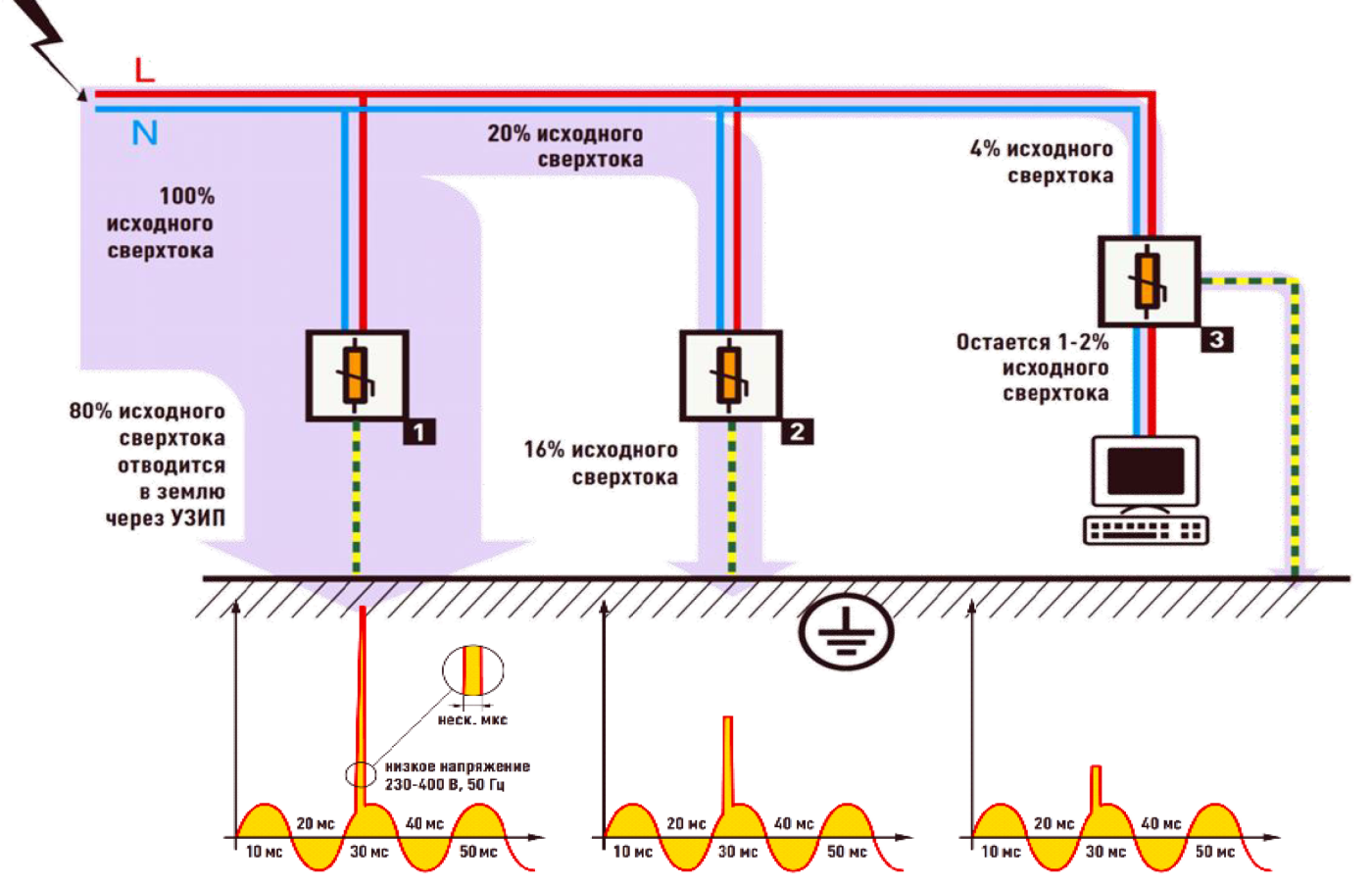

Принцип работы защиты от перенапряжения.

В нашем случае предполагается, что в щите учета на опоре установлен УЗИП 1-го класса, поэтому в домашнем щите мы устанавливаем четырехполюсный УЗИП класса 2. Подключим его сразу после вводного автоматического выключателя через кросс-модуль. Для максимальной защиты дорогостоящего электронного оборудования, мы рекомендуем подключать его к распределительной цепи через сетевой фильтр содержащий УЗИП 3-го класса, например СФ-01.

Схема приобретает такой вид:

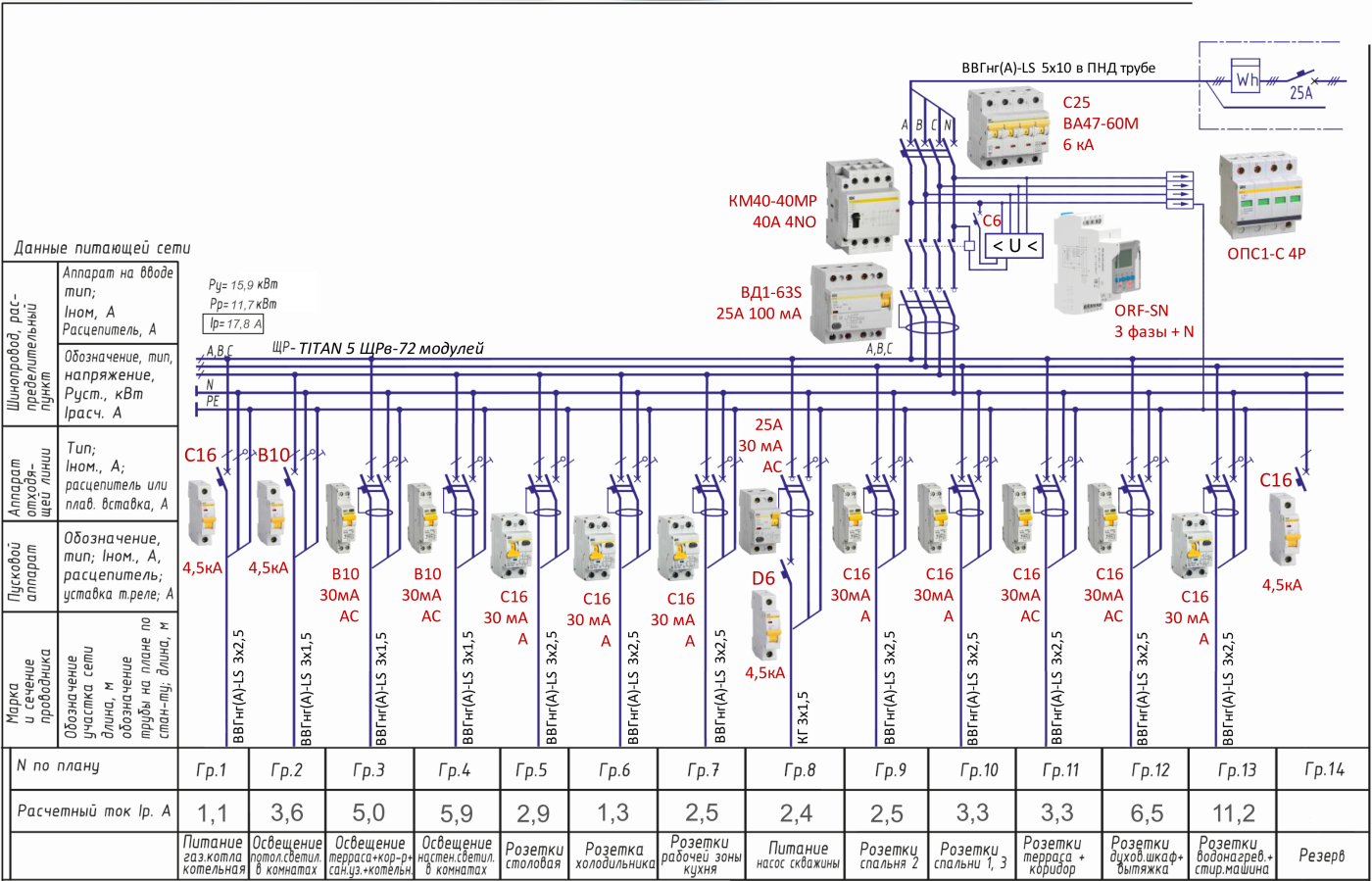

Схема электрощита с УЗИП.

Защита от дугового пробоя

Ни одно устройство из тех, что мы рассмотрели выше и в предыдущих статьях, не защитит от дугового пробоя.

Дуговой пробой может быть:

• параллельным, когда дуга или искра возникает между фазным и нейтральным проводниками,
• последовательным, когда искрение или дуга с большой температурой возникает из-за плохого контакта.

Для защиты от этих аварийных случаев установим в наш щит устройства защиты от дугового пробоя (УЗДП), которые отключат питание и спасут дом от возможного пожара.

Мы рассказывали про УЗДП на нашем канале: https://dzen.ru/a/aEklLL24O0UJssIY.

С 2024 г. УЗДП обязательны для установки в местах массового нахождения людей и в социальных учреждениях, а также в одноквартирных жилых домах площадью более 150 м². Информацию об этом можно найти в Постановлении Правительства № 510 (п. 32) и в СП 256.1325800.2016 (Изм. 6, п. В.1).

В СП 256 приводятся типовые схемы включения УЗДП. Мы в нашей схеме применим три УЗДП, по одному на каждую фазу:

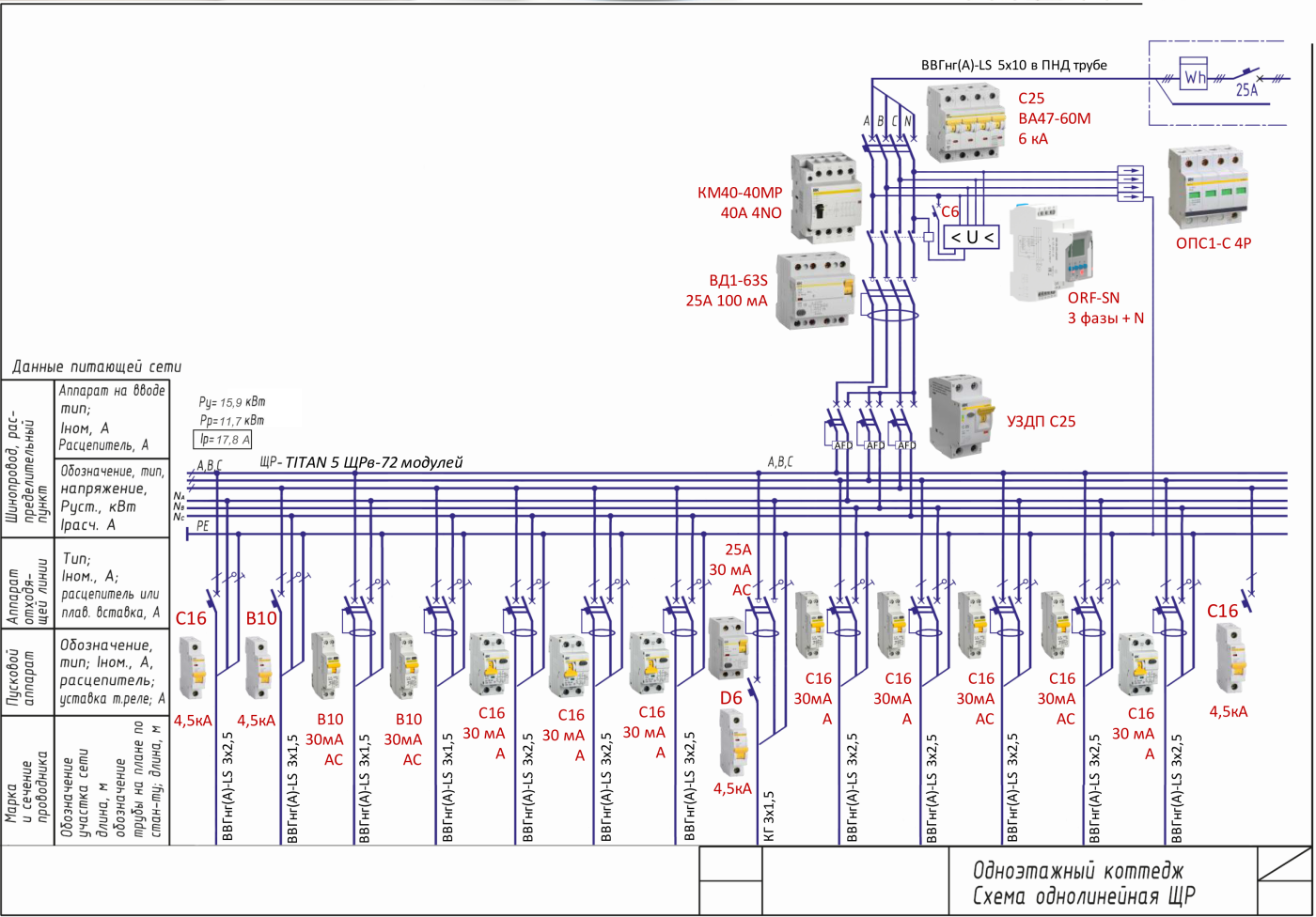

Схема электрощита с УЗИП и УЗДП.

Обратите внимание: после каждого УЗДП есть свой нейтральный провод, который идет строго на нагрузки, подключенные к данной фазе.

Ввод резерва

В любом коттеджном поселке возможны перебои с электроэнергией, поэтому мы используем собственный дизель-генератор. Рассказываем, как правильно его подключить.

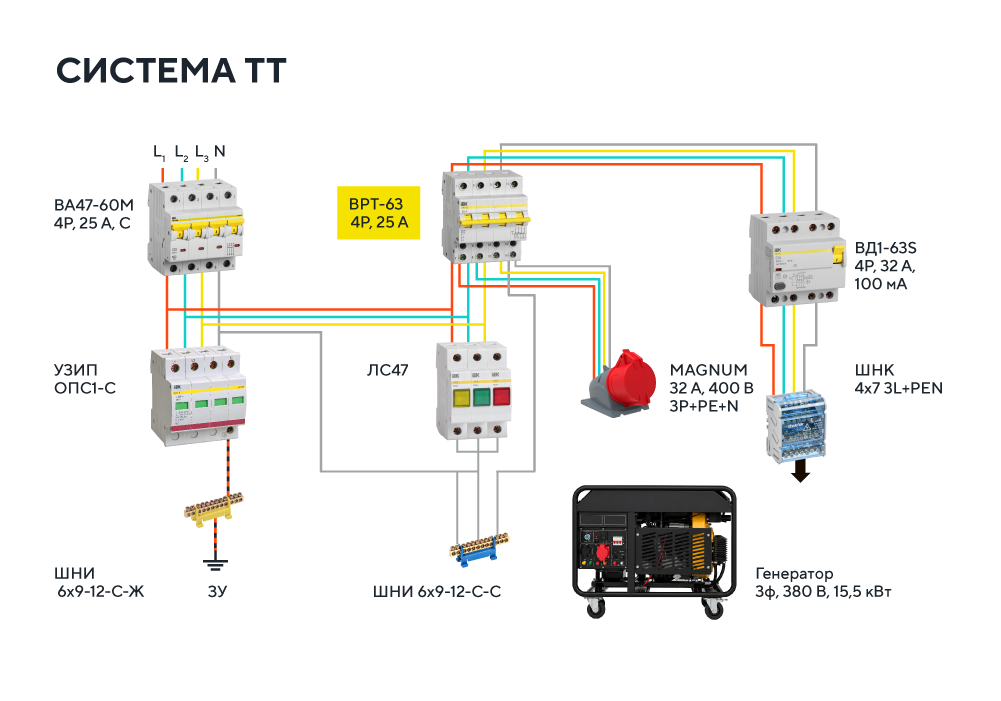

Внешнее питание проще всего интегрировать в домашний электрощит при помощи трехпозиционного переключателя ВРТ. Схема подключения выглядит так:

Появление напряжения в основной сети мы увидим по индикации на реле напряжения. Итоговая схема нашего щита будет такой:

Итоговая схема электрощита.

Как поступать, когда надолго пропало напряжение в городской электросети:

1. Перевести переключатель ввода резерва в нейтральное (среднее) положение.
2. Отключить нагрузку нижестоящими коммутационными аппаратами. В нашем случае это селективный ВДТ либо УЗДП.
3. Запустить генератор, дождавшись его выхода на штатный режим согласно инструкции по эксплуатации.
4. Перевести переключатель ввода резерва в положение «генератор».
5. Подключить нагрузку.

Важно помнить:

• Генератору нужно некоторое время, чтобы запуститься и выйти на режим работы. Это лучше делать без нагрузки. Кроме того, из-за переходных процессов во время запуска возможно повреждение чувствительных электроприборов.
• Для увеличения срока службы контактов ВРТ (выключателя-разъединителя трехпозиционного), переключения рекомендуется производить при отключенной нагрузке.

Все модели трехпозиционных выключателей-разъединителей, а также устройства автоматического ввода резерва представлены в нашем каталоге.

Надеемся, что наша серия статей помогла вам разобраться в устройстве домашних электрощитов. Если остались вопросы — с удовольствием ответим на них в комментариях!
