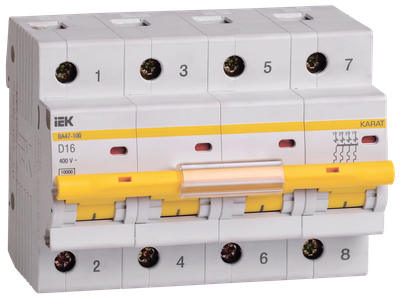

KARAT Автоматический выключатель ВА47-100 4P D 16А 10кА IEK

KARAT Автоматический выключатель ВА47-100 4P D 16А 10кА IEK
Артикул:

Основные характеристики

Номинальный ток, А16.0
Номинальное рабочее напряжение, В400
Характеристика срабатывания - кривая токаD
Отключающая способность, кА10
Количество полюсов4
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 4P D 16А 10кА IEK

Особенности конструкции

Технические характеристики

Номинальный ток, А16.0
Номинальное рабочее напряжение, В400
Характеристика срабатывания - кривая токаD
Отключающая способность, кА10
Количество полюсов4
Тип напряжения Перемен./постоян. (AC/DC)
Сфера примененияПромышленное и бытовое
Наличие электронного расцепителяНет
Количество защищенных полюсов4
Тип расцепителяТепловой, электромагнитный
Частота, Гц50
Способ задания уставки расцепителяПо типу (A/B/C/D...)
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Тип подключенияВинтовое соединение
Номин импульсное выдерживаемое напряжение, кВ6
Класс токоограничения3
Монтажная глубина - ниши, мм74,3
Наличие дифференциального расцепителяНет
Ширина по количеству модульных расстояний6
Климатическое исполнениеУХЛ4
Степень защиты - IPIP20
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Наличие электромагнитного расцепителяДа
Потери энергии, Вт14.0
Общ количество полюсов4
Способ задания уставки мгновенного расцепителяПо кратности (Ki)
Количество силовых полюсов4
Тип монтажана DIN-рейку
Наличие теплового расцепителяДа
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Наличие взрывозащитыБез взрывозащиты
Тип монтажной рейки35x7.5
Частота, Гц50
Возможна дополнит комплектацияДа
Макс сечение входящего кабеля, мм²35
Номин напряжение постоян тока - DC, В≤ 60

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1330
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605601969846060560197044606056019711
Вес брутто, кг0.6781.9520.35
Вес нетто, кг0.581.7417.4
Объем, м^30.0007760.0027940.032832
Длина, см8.534.548
Высота, см8.3919
Ширина, см11936
Способ нанесения информацииНа коробкуНа коробкуНа стикер
