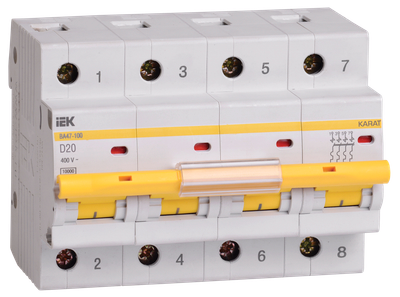

KARAT Автоматический выключатель ВА47-100 4P D 20А 10кА IEK

KARAT Автоматический выключатель ВА47-100 4P D 20А 10кА IEK
Артикул:

Основные характеристики

Номин ток, А20.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Номин отключающая способность, кА10.0
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 4P D 20А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А20.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Номин отключающая способность, кА10.0
Тип напряжения Переменный (AC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт18.0
Частота, Гц50
Класс токоограничения3
РемонтопригодностьНет
Наличие электронного расцепителяНет
Ширина по количеству модульных расстояний6
Тип монтажаEV004369
Макс сечение входящего кабеля, мм²35
Электр износостойкость, циклов6000
Наличие электромагнитного расцепителяДа
Климатическое исполнениеУХЛ4
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Количество защищенных полюсов4
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Степень защиты - IPIP20
Тип монтажной рейкиТН-35
Вес одного полюса, кг0,162
Общ количество полюсов4
Возможность присоединения шинPIN (штырь)
Наличие теплового расцепителяДа
Наличие дифференциального расцепителяНет
Мех износостойкость, циклов20000
Режим работыПродолжительный-S1
Возможна дополнит комплектацияДа
Сфера примененияIEK_V0000013
Тип подключенияВинтовое соединение
Отключающая способность по EN 60898, кА10
Частота, Гц50
Номинальный ток, А20

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1330
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605667086846060566708754606056670882
    Вес брутто, кг0.6972.121
    Вес нетто, кг0.581.7417.4
    Объем, м^30.0007760.0027940.033345
    Длина, см8.534.547.5
    Высота, см8.3919.5
    Ширина, см11936
    Способ нанесения информацииНа стикерНа стикерНа стикер
