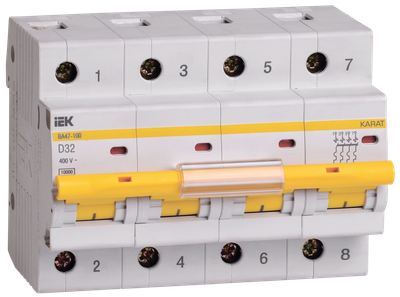

KARAT Автоматический выключатель ВА47-100 4P D 32А 10кА IEK

KARAT Автоматический выключатель ВА47-100 4P D 32А 10кА IEK
Артикул:

Основные характеристики

Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 4P D 32А 10кА IEK

Особенности конструкции

Технические характеристики

Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт24.0
Тип монтажана DIN-рейку
Возможна дополнит комплектацияДа
Сфера примененияПромышленное и бытовое
Класс токоограничения3
Наличие дифференциального расцепителяНет
Тип монтажной рейки35x7.5
Тип подключенияВинтовое соединение
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Монтажная глубина - ниши, мм74,3
Климатическое исполнениеУХЛ4
Наличие электромагнитного расцепителяДа
Наличие теплового расцепителяДа
Частота, Гц50
Ширина по количеству модульных расстояний6
Общ количество полюсов4
Количество защищенных полюсов4
Наличие взрывозащитыБез взрывозащиты
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Количество силовых полюсов4
Макс сечение входящего кабеля, мм²35
Способ задания уставки мгновенного расцепителяПо кратности (Ki)
Способ задания уставки расцепителяПо типу (A/B/C/D...)
Отключающая способность по EN 60898, кА10
Наличие электронного расцепителяНет
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Степень защиты - IPIP20
Частота, Гц50

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1330
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605601975946060560197664606056019773
Вес брутто, кг0.667220
Вес нетто, кг0.581.7417.4
Объем, м^30.000880.0027950.02639
Длина, см8.534.536.2
Высота, см8.3936.2
Ширина, см11918.6
Способ нанесения информацииНа коробкуНа коробкуНа стикер
